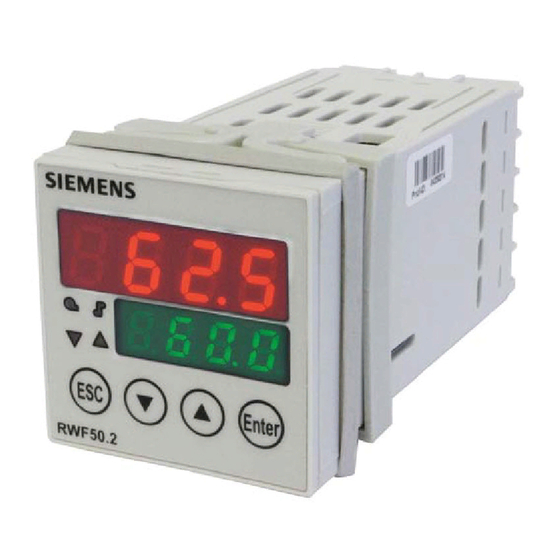

RWF50.2 et RWF50.3
Régulateur compact universel
optimisé pour la régulation de température et de pression asservissant un
brûleur modulant, à plusieurs allures ou d'installations de climatisation
Manuel d'utilisation
Les régulateurs RWF50.2/RWF50.3 et le présent manuel d'utilisation sont destinés aux intégrateurs (OEM) qui
utilisent le RWF50.2 ou le RWF50.3 dans ou avec leurs produits !
CC1U7866fr
19.07.2016
Attention !
Les avertissements, précautions et consignes de sécurité décrits dans la fiche
produit N7866 du régulateur RWF50 s'appliquent aussi au présent document !
Building Technologies Division
Publicité
Table des Matières
Manuels Connexes pour Siemens RWF50.2
Sommaire des Matières pour Siemens RWF50.2
- Page 1 à plusieurs allures ou d’installations de climatisation Manuel d’utilisation Les régulateurs RWF50.2/RWF50.3 et le présent manuel d’utilisation sont destinés aux intégrateurs (OEM) qui utilisent le RWF50.2 ou le RWF50.3 dans ou avec leurs produits ! Attention ! Les avertissements, précautions et consignes de sécurité...
-
Page 2: Documentations Complémentaires
Documentations complémentaires Fiche produit RWF50 ....................N7866 Déclaration environnementale RWF50 ..............E7866 2/67 Building Technologies Division Manuel d’utilisation RWF50 CC1U7866fr 19.07.20166... -
Page 3: Table Des Matières
Table des matières Introduction ...................... 6 Remarques générales ..................6 Conventions typographiques ................7 1.2.1 Remarques relatives à la sécurité technique ........... 7 1.2.2 Symboles d'avertissement ................7 1.2.3 Symboles d'information ................... 8 1.2.4 Types de représentation .................. 8 Description ....................... 9 Structure fonctionnelle ................... - Page 4 Signification de l'affichage et des touches ............. 32 Affichage normal .................... 33 Niveau opérateur ................... 34 Fonctionnement manuel, brûleur modulant ........... 35 Fonctionnement manuel, brûleur à 2 allures ..........36 Lancer la fonction d'aide à la mise en œuvre ..........37 Afficher la version du logiciel .................
- Page 5 12.1.2 Signaux standard ................... 57 12.1.3 Entrée binaire D1 ................... 57 12.2 Surveillance du circuit de mesure ..............58 Sorties de régulation OutP ................58 12.3 12.4 Régulateur ..................... 59 12.5 Caractéristiques électriques ................59 12.6 Boîtier ......................59 12.7 Conditions ambiantes ..................
-
Page 6: Introduction
Introduction 1.1 Remarques générales Lisez ce manuel d’utilisation avant de mettre en service l'appareil. Conservez-le dans un endroit facilement accessible pour tous les utilisateurs. Version ! Tous les réglages nécessaires sont décrits dans le présent manuel d’utilisation à partir de la version XXX.01.01 du logiciel. ... -
Page 7: Conventions Typographiques
L'appareil ne peut être utilisé que dans les applications prévues dans la description technique et uniquement en association avec des appareils et composants tiers recommandés ou autorisés par Siemens. Le fonctionnement irréprochable et sûr des produits suppose que toutes les phases de transport, stockage, montage, installation et mise en service soient réalisées dans les... -
Page 8: Symboles D'information
1.2.3 Symboles d'information Ce symbole est utilisé pour attirer votre attention sur un Remarque point particulier. Ce symbole renvoie à d'autres informations dans Renvoi d'autres documentations, chapitres ou paragraphes. abc¹ Les notes de bas de page sont des remarques, qui se Note de bas de rapportent à... -
Page 9: Description
Le régulateur possède deux affichages à 4 chiffres et 7 segments pour la valeur RWF50 instantanée (rouge) et la valeur de consigne (verte). Le RWF50.2 est doté d'une sortie 3 positions composée de 2 relais pour commander l'ouverture ou la fermeture d'un organe de réglage. Le RWF50.3 est doté d’une sortie analogique. -
Page 10: Structure Fonctionnelle
1.4 Structure fonctionnelle RWF50.2 uniquement : Commande de volet d'air Sortie 3 points : 2 relais avec pôle commun Sortie 2 : - Relais K2 (contact à fermeture) : Ouverture organe de réglage Sortie 3 : - Relais K3 (contact à fermeture) Fermeture organe de réglage... -
Page 11: Identification Du Type D'appareil
Identification du type d’appareil 2.1 Plaque signalétique La plaque signalétique est collée sur le boîtier. La désignation du type se trouve à Emplacement l’endroit signalé par la flèche. Exemple Attention ! La tension d'alimentation raccordée doit correspondre à celle qui figure sur la plaque signalétique. -
Page 12: Montage
Montage 3.1 Emplacement de montage et conditions climatiques - Éviter si possible tout emplacement de montage exposé aux vibrations, à la poussière et à des milieux agressifs. - Monter le régulateur le plus loin possible de sources génératrices de champs magnétiques, comme ceux produits par exemple par les redresseurs de fréquence ou les transformateurs d'allumage à... -
Page 13: Montage Côte À Côte
3.3 Montage côte à côte En cas de montage de plusieurs appareils côte à côte ou les uns au-dessus des autres dans une armoire de commande, les découpes de l’armoire de commande doivent être séparées entre elles d’au moins 11 mm horizontalement et 50 mm verticalement. 3.4 Montage dans la découpe d'une armoire de commande Retirer le cadre. -
Page 14: Démontage Du Module Régulateur
3.5 Démontage du module régulateur Attention ! Lors du démontage du régulateur, assurez-vous que tous les câbles sont déconnectés et qu'ils ne risquent pas d'être cisaillés entre l'armoire et le boîtier. 3.6 Entretien de la plaque frontale La plaque frontale peut être nettoyée à l'aide de détergents et d'agents de nettoyage du commerce. -
Page 15: Raccordement Électrique
Raccordement électrique 4.1 Indications pour l’installation - Pour le choix de la matière des câbles, pour l'installation et le raccordement électrique Prescriptions de de l'appareil, respecter les prescriptions VDE 0100 « Dispositions relatives au montage sécurité d'installations à courant fort avec des tensions nominales inférieures à 1000 V~ » ou les prescriptions nationales en vigueur. - Page 16 - Ne pas installer l'appareil dans des zones exposées à des risques d'explosions. Mauvaise - Des erreurs de réglage sur le régulateur (valeur de consigne, données du niveau utilisation paramétrage et configuration) peuvent nuire au bon fonctionnement de l'appareil ou même entraîner des dégâts.
-
Page 17: Séparation Galvanique
4.2 Séparation galvanique La figure montre les tensions d’essais maximales entres les circuits électriques. RWF50.2 uniquement Entrée analogiqueInP K2, K3, KQ Sortie 3 points Relais K2 (contact à fermeture) : - Ouverture organe de réglage Relais K3 (fermeture) - Fermeture organe de réglage Réglage de l'interface USB... -
Page 18: Affectation Des Raccordements
Pôle Relais libération du brûleur : Relais K1 : 1P, 1N Contact à fermeture 7866a01/0911 Contact à fermeture RWF50.2 uniquement Sortie 3 points : Pôle commun Relais K3 : FERMETURE de l’organe de réglage Relais K2 : OUVERTURE de l'organe de réglage Contact à... - Page 19 InP1 Entrée analogique Nº de borne Symbole de raccordement Thermomètre à résistance avec raccordement 3 fils Thermomètre à résistance avec raccordement 2 fils 12 + Entrée de courant 0...20 mA, 4...20 mA continus 13 - 7866a06/0911 11 + Entrée de tension 0...5 V–, 1...5 V, 0...10 V–...
-
Page 20: Modes De Fonctionnement
Modes de fonctionnement 5.1 Mode faible charge Mode faible charge signifie qu'une quantité d'énergie réduite est prélevée sur la chaudière. Un régulateur tout ou rien qui connecte et déconnecte le brûleur comme un thermostat, assure la régulation sur la valeur de consigne à l'aide du relais K1 "libération brûleur". -
Page 21: Mode Forte Charge
Renvoi ! Voir Chapitre 8.5 Entrée binaire binF 5.2.1 Brûleur modulant, sortie 3 points RWF50.2 uniquement Zone (1) Dans la zone (1) du schéma, la fonction thermostat est active. La plus petite allure du brûleur est enclenchée sous la valeur seuil d’enclenchement HYS1 et déclenchée au dessus de la valeur seuil de coupure HYS3. - Page 22 Si la valeur instantanée dépasse le seuil supérieur de coupure HYS3 en dépit de l’allure de Zone (3) chauffe plus réduite, le régulateur déconnecte le brûleur (B). Ce n'est que lorsque la valeur instantanée repasse sous le seul d'enclenchement HYS1 que le régulateur revient au mode faible charge.
-
Page 23: Brûleur Modulant, Sortie Progressive
5.2.2 Brûleur modulant, sortie progressive RWF50.3 uniquement La fonction thermostat est active. Zone (1) L'appareil assure la régulation avec un régulateur progressif sur la consigne réglée. Le Zone (2) taux de réglage est indiqué sous forme de signal standard via la sortie progressive. 7866d06/0911 Figure 9 : Déroulement du programme du brûleur modulant, sortie progressive L’appareil se comporte de la même manière que celle décrite dans le Chapitre 5.2.1... -
Page 24: Brûleur 2 Allures, Sortie 3 Points
5.2.3 Brûleur 2 allures, sortie 3 points Dans la zone (1) du schéma, la fonction thermostat est active. Dans la zone (2), un RWF50.2 uniquement régulateur tout ou rien agit sur la deuxième allure du brûleur par l'intermédiaire du relais K2 (ouverture) et du relais K3 (fermeture), en assurant la connexion ou la coupure en fonction du seuil d'enclenchement HYS1 et du seuil inférieur de coupure... -
Page 25: Brûleur 2 Allures, Sortie Progressive
5.2.4 Brûleur 2 allures, sortie progressive Ici, la deuxième allure du brûleur est enclenchée ou déconnectée en fonction du seuil RWF50.3 uniquement d'enclenchement HYS1 et du seuil inférieur de coupure HYS2, par l'intermédiaire d'un signal standard sur la sortie progressive (bornes A+ et A-). 7866d08/0911 Figure 11 : Déroulement du programme du brûleur 2 allures, sortie progressive Si l’appareil fonctionne comme régulateur de refroidissement, les valeurs HYS4, HYS5 et... -
Page 26: Coupure De Sécurité
5.3 Coupure de sécurité En cas de rupture de la sonde à l’entrée analogique InP1, le régulateur ne peut pas surveiller la valeur instantanée. Afin d'assurer une protection contre la surchauffe, une coupure de sécurité est effectuée automatiquement. - Arrêt du brûleur Fonctions - La sortie 3 points commande la fermeture de l'organe de réglage - Fin de la fonction d'aide à... -
Page 27: Prescription De Consigne
5.4 Prescription de consigne La valeur de consigne est prescrite dans les limites réglées par l'intermédiaire du clavier ou du logiciel ACS411. Il est possible de décaler ou de commuter la valeur de consigne à l'aide d'un contact externe. Renvoi ! Voir Chapitre 8.5 Entrée binaire binF Selon la fonction active pour l’entrée binaire, la valeur de consigne effective du... -
Page 28: Seuil De Réaction (Q)
5.5 Seuil de réaction (q) Le seuil de réaction (q) détermine pendant combien de temps et dans quelle proportion la valeur instantanée peut baisser avant qu'il y ait commutation sur le mode forte charge. Un calcul mathématique interne détermine à l'aide de la fonction intégrale la somme de toutes les portions de surface qeff = q1 + q2 + q3, comme indiqué... -
Page 29: Démarrage À Froid De L'installation
5.6 Démarrage à froid de l’installation Verrouillage Remarque ! Les fonctions Démarrage à froid de l’installation et Protection contre les chocs thermiques (TSS) sont verrouillées l’une vis-à-vis de l’autre. Une seule fonction peut être activée à la fois (jamais les deux en même temps). Lorsqu'une installation de chauffage est restée un certain temps hors service, la valeur Régulateur "chaleur"... - Page 30 Le démarrage à froid de l’installation fonctionne également en cas d’utilisation comme Régulateur "froid" régulateur de refroidissement. La limite se calcule de la manière suivante : Limite = 2 x (HYS4-HYS6) Mode de fonctionnement : modulant, sortie 3 points Exemple HYS4 = 5 K HYS6 = -5 K w = -30 °C...
-
Page 31: Protection Contre Les Chocs Thermiques (Tss)
5.7 Protection contre les chocs thermiques (TSS) Remarque ! Verrouillage Les fonctions Démarrage à froid de l’installation et Protection contre les chocs thermiques (TSS) sont verrouillées l’une vis-à-vis de l’autre. Une seule fonction peut être activée à la fois (jamais les deux en même temps). La protection contre les chocs thermiques (TSS) est désactivée d’usine et est activable au niveau de la configuration. -
Page 32: Commande
Commande 6.1 Signification de l'affichage et des touches Libération brûleur Mode de fonctionnement 2 allures Affichage de la valeur instantanée (rouge) et de la valeur de paramètre FERMETURE LED USB de l'organe de réglage Affichage de la valeur de consigne (vert) et du symbole de paramètre OUVERTURE de l'organe de... -
Page 33: Affichage Normal
6.2 Affichage normal Après la mise sous tension, des tirets s’affichent pendant environ 5 secondes. RWF50.X 7866z11/0112 Figure 17 : Affichage au démarrage Cet état est appelé « affichage normal ». Par défaut, la valeur instantanée et la consigne active sont affichées. D’autres valeurs peuvent être affichées au niveau de la configuration ou via le logiciel ACS411. -
Page 34: Niveau Opérateur
6.3 Niveau opérateur Ce niveau est lancé à partir de l'affichage normal. Les valeurs de consigne SP1, SP2 ou dSP peuvent être modifiées. Il est possible d’afficher les valeurs d’InP (entrée analogique) et de Y (taux de réglage actuel entre 0 et 100 %). Modifier les valeurs de , OPr s’affiche. -
Page 35: Fonctionnement Manuel, Brûleur Modulant
HAnd s’affiche sur l’affichage inférieur en alternance avec la valeur pour le fonctionnement manuel. Régulateur pas à pas Ouverture et fermeture de la régulation combinée combustible/air du brûleur via les 3 points RWF50.2 touches Le relais K2 ouvre l’organe de réglage tant que la touche est enfoncée. -
Page 36: Fonctionnement Manuel, Brûleur À 2 Allures
6.5 Fonctionnement manuel, brûleur à 2 allures Appuyer sur la touche pendant 5 secondes. Appuyer brièvement sur la touche RWF50.2 RWF50.3 Le relais K2 est actif La sortie analogique transmet la valeur la plus Le relais K3 est inactif élevée (en fonction du réglage 10 V– ou 20 mA) L’organe de réglage s’ouvre... -
Page 37: Lancer La Fonction D'aide À La Mise En Œuvre
6.6 Lancer la fonction d'aide à la mise en œuvre Lancement Appuyer sur les touches pendant 5 secondes. Interruption Interrompre en appuyant sur les touches 7866z04/0911 Figure 19 : Affichage de la fonction d’aide à la mise en œuvre Lorsque tUnE ne clignote plus, la fonction d'aide à la mise en œuvre est terminée. Les paramètres fournis sont automatiquement pris en charge ! ... -
Page 38: Afficher La Version Du Logiciel
6.7 Afficher la version du logiciel Appuyer sur les touches Enter 7866z05/0911 Figure 20 : Affichage de la version du logiciel Test segment Appuyer de nouveau sur les touches Enter RWF50.X 7866z12/0112 Figure 21 : Affichage du test segment Tous les segments d’affichage et les LED s’allument ; l’affichage de la valeur instantanée (rouge) clignote pendant env. -
Page 39: Paramétrage Para
Paramétrage PArA 0n règle ici les paramètres en relation directe avec l'adaptation du régulateur à la boucle de régulation, après que l'installation a été mise en service. Remarque ! L'affichage des différents paramètres dépend du type de régulateur. Affichage normal Enter Enter Niveau opérateur OPr... - Page 40 Le paramètre apparaît dans l'affichage inférieur de la valeur de consigne (vert) et la Représentation des valeur est représentée sur l’affichage supérieur de la valeur instantanée (rouge). paramètres du régulateur Affichag Plage de Réglages Paramètre Remarque valeurs d’usine Plage 1...9999 car. Influence le comportement P du régulateur.
- Page 41 Remarque ! En cas d'utilisation du régulateur comme régulateur 3 points ou régulateur progressif, sans la fonction libération du brûleur (1P, 1N), le paramètre HYS1 doit être réglé à 0, et les paramètres HYS2 et HYS3 à leurs valeurs maximales. Autrement, si l'on utilise par exemple la valeur réglée d'usine (-5) pour HYS1, le régulateur pas à...
-
Page 42: Configuration Conf
Configuration ConF On procède ici aux réglages (par ex. enregistrement de valeur mesurée et type de régulateur) nécessaires pour la mise en service d'une installation donnée. Ils sont donc très rarement modifiés. Affichage normal Enter Enter Niveau opérateur OPr Éditable : Affichable uniquement : Enter PArA... -
Page 43: Entrée Analogique Inp1
8.1 Entrée analogique InP1 Une entrée analogique est disponible. ConF InP InP1 Paramètre Valeur/ Description sélection Type de sonde Thermomètre à résistance Pt100 3 fils Thermomètre à résistance Pt100 2 fils SEn1 Sensor type Thermomètre à résistance Pt1000 3 fils Thermomètre à... -
Page 44: Régulateur Cntr
On règle ici le type de régulateur, le type de fonctionnement, les limites de valeurs de consigne et les préréglages pour l’optimisation automatique. ConF Cntr Paramètre Valeur/ Description sélection Régulateur pas à pas 3 points (RWF50.2) Type de régulateur Régulateur progressif (RWF50.3) CtYP Controller type Régulateur de refroidissement Type de fonctionnement CACt Régulateur de chauffage... -
Page 45: Protection Contre Les Chocs Thermiques (Tss) Rafc
8.3 Protection contre les chocs thermiques (TSS) rAFC L’appareil peut être exploité comme régulateur à valeur fixe avec et sans fonction de rampe. ConF rAFC Paramètre Valeur/ Description sélection Fonction Désactivée Gradient Kelvin/minute FnCt Function Gradient Kelvin/heure Remarque ! Lorsque FnCt = 1 ou 2, la protection contre les chocs thermiques (TSS) s’active automatiquement dès que la valeur instantanée... -
Page 46: Sorties De Régulation Outp
8.4 Sorties de régulation OutP Dans le cas du RWF50.2, la configuration des sorties se réfère à des sorties binaires (K2, K3) et dans le cas du RWF50.3 à la sortie analogique (A+, A-). La libération du brûleur s’effectue via le relais K1. -
Page 47: Entrée Binaire Binf
8.5 Entrée binaire binF Ce réglage définit l’utilisation de l’entrée binaire. Renvoi ! Voir chapitre 5.4 Prescription de consigne ConF binF Paramètre Valeur/ Description sélection Entrée binaire Aucune fonction Commutation de la valeur de consigne bin1 Binary inputs Décalage de la valeur de consigne Commutation du mode de fonctionnement Brûleur modulant :... -
Page 48: Affichage Disp
8.6 Affichage diSP Les deux affichages LED peuvent être adaptés aux exigences correspondantes via la configuration de la valeur d’affichage des décimales et de la commutation automatique tout (Timer). L'expiration de session pour la commande et le verrouillage de niveau sont également configurables. -
Page 49: Fonction D'aide À La Mise En Œuvre Dans Le Mode Forte Charge
Fonction d'aide à la mise en œuvre 9.1 Fonction d’aide à la mise en œuvre dans le mode forte charge Remarque ! tUnE n'est possible qu'en mode forte charge dans le fonctionnement brûleur modulant. La fonction d'aide à la mise en œuvre tUnE est une fonction purement logicielle qui est intégrée dans le régulateur. - Page 50 La fonction tUnE utilise deux procédures différentes qui sont sélectionnées Deux procédures automatiquement dès le départ, selon l'état dynamique de la valeur instantanée et l'écart par rapport à la valeur de consigne. tUnE peut être lancée à partir d'une allure dynamique quelconque de la valeur instantanée.
-
Page 51: Contrôle Des Paramètres Du Régulateur
9.2 Contrôle des paramètres du régulateur L'adaptation optimale des régulateurs à la boucle de régulation peut être vérifiée grâce à l'enregistrement de la procédure de démarrage dans la boucle de régulation fermée. Les schémas suivants donnent des indications sur les erreurs de réglage éventuelles et la façon de les éviter. -
Page 52: Logiciel Acs411
Logiciel ACS411 Le logiciel ACS411 sert essentiellement comme module d'exploitation du régulateur universel RWF50 avec les fonctions de base suivantes : Visualisation de l’état de l’appareil via les données suivantes : - Paramètres - Données de processus - Configuration et paramétrage du régulateur (paramètres individuels) - Backup et restauration des jeux de paramètres Un câble USB permet d’établir la connexion entre un PC (port USB de type A 4 pôles) et le RWF50 (port USB de type Mini B 5 pôles). -
Page 53: Lieu D'utilisation
10.4 Lieu d’utilisation Prudence ! Le logiciel ACS411 est conçu pour l'utilisation sur le site, autrement dit à une distance de l’installation de combustion permettant de le voir et l'entendre. L'exploitation à distance est proscrite. 10.5 Licence et responsabilité Remarque ! Le CONTRAT DE LICENCE DE L’UTILISATEUR FINAL du logiciel ACS411 est fourni sous le menu Info ... -
Page 54: Installation De L'acs411
10.10 Installation de l'ACS411 Remarque ! Installez d’abord le logiciel ACS411 avant de connecter l’appareil, sinon un message d’erreur serait émis. Le logiciel ACS411 est fourni sur cédérom. Insérer le CD dans le lecteur de CD ou de DVD. Le fichier Setup s’exécute automatiquement. -
Page 55: Autres
10.11 Autres 10.11.1 Emploi du port USB Le port USB ne sert que pour le paramétrage, la configuration et la mise en service de Utilisation l’installation. L’appareil peut ainsi être exploité, testé et réglé sans danger sans raccordement du câble réseau. 10.11.2 Alimentation de l’interface USB Si l’appareil doit être alimenté... -
Page 56: Que Se Passe-T-Il Si
11 Que se passe-t-il si … 11.1 Message d’alarme Affichage Cause Remède 9999 clignote Vérifier si la sonde et le câble de Dépassement de la valeur de raccordement ne sont pas mesure (au dessus). La valeur de mesure est trop endommagés ou court-circuités. -
Page 57: Caractéristiques Techniques
Caractéristiques techniques 12.1 Entrées 12.1.1 Thermomètre à résistance Type Plage de Précision de Influence de la mesure mesure température ambiante 0,1% Pt100 DIN EN 60751 -200...+850 °C 50 ppm/K (-328...+1562 °F) 0,1% Pt1000 DIN EN 60751 -200...+850 °C 50 ppm/K (-328...+1562 °F) 0,1% LG-Ni1000... -
Page 58: Surveillance Du Circuit De Mesure
G+, G- Les données des relais se réfèrent aux données du fabricant. Relais K2, KQ (organe de réglage OUVERT) RWF50.2 uniquement Pouvoir de coupure Max. 1 A pour 250 V~ et cosφ >0,6 Durée de vie des contacts... -
Page 59: Régulateur
12.4 Régulateur Type de régulateur - RWF50.2 Régulateur pas à pas 3 points - RWF50.3 Régulateur progressif Structures du régulateur P/PI/PD/PID Temps de balayage 250 ms 12.5 Caractéristiques électriques Alimentation électrique (bloc 110...240 V~ +10/-15 % d’alimentation) 48...63 Hz Sécurité électrique... -
Page 60: Conditions Ambiantes
12.7 Conditions ambiantes DIN CEI 60721-3-1 Stockage Conditions climatiques Classe 1K3 Conditions mécaniques Classe 1M2 Plage de températures -40...+70°C Humidité <95% h.r. DIN CEI 60721-3-2 Transport Conditions climatiques Classe 2K2 Conditions mécaniques Classe 2M2 Plage de températures -40...+70°C Humidité <95% h.r. DIN CEI 60721-3-3 Service Conditions climatiques... -
Page 61: Normes Et Certificats
La bonne version des normes peut être vérifiée sur la déclaration de conformité. Conformité EAC (Conformité aux normes de l’Union eurasiatique) ISO 9001:2008 ISO 14001:2004 OHSAS 18001:2007 ACPEIP (RoHS Chine) Tableau des substances dangereuses : http://www.siemens.com/download?A6V10883536 61/67 Building Technologies Division Manuel d’utilisation RWF50 CC1U7866fr 12 Caractéristiques techniques 19.07.2016... -
Page 62: Légende
Légende Point d’enclenchement de la charge nominale après avoir atteint le seuil de réaction(q) Point de coupure du brûleur bin1 Entrée binaire 1 binF Entrée binaire CACt Type de fonctionnement Cntr Régulateur CodE Verrouillage de niveau ConF Configuration CtYP Type de régulateur Intervalle entre les contacts dECP Décimales... - Page 63 tolérance Valeur instantanée de nouveau dans la bande de tolérance Valeur de consigne atteinte, protection contre les chocs thermiques (TSS) n'est plus active toLP Bande de tolérance rampe tout Expiration de session Temps de marche de l'organe de réglage Unit Unité...
-
