Installation de l'appareil
2.4.2 Montage de l'appareil sur un tableau
Désinstallation de l'appareil
Procédez comme suit pour désinstaller l'appareil d'un rail DIN :
1.
2.
3.
2.4.2
Montage de l'appareil sur un tableau
Pour les installations sur tableau, il est possible d'équiper le RUGGEDCOM RX1400
avec des adaptateurs pour tableau préinstallés sur chaque côté du châssis. Les
adaptateurs permettent de fixer l'appareil sur un tableau à l'aide de vis.
16
Insérez un tournevis à tête plate dans l'encoche du mécanisme coulissant et
abaissez-le.
1
Rail DIN
1
Adaptateur de rail DIN
2

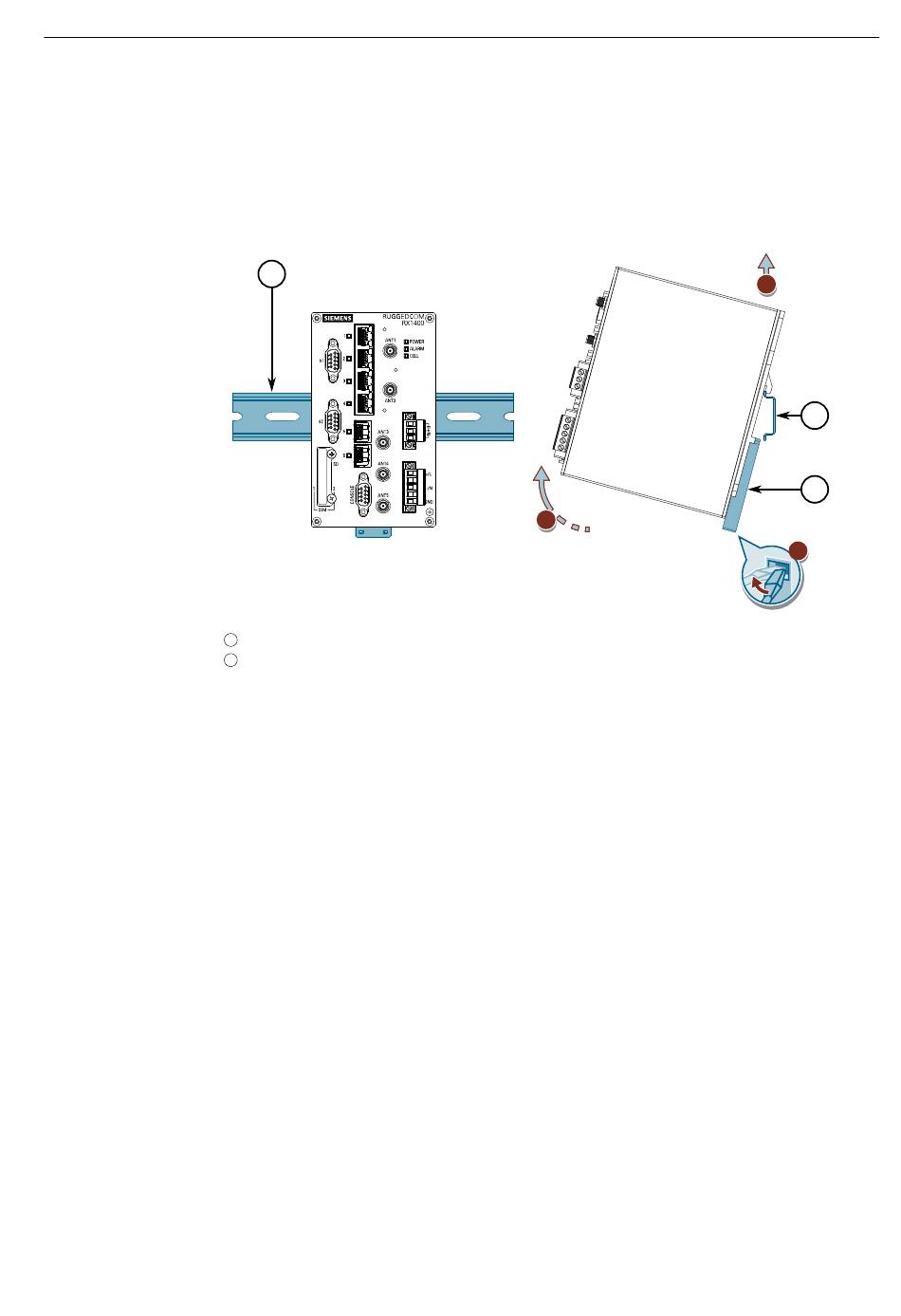

Figure 2.3
Désinstallation de l'appareil d'un rail DIN
Faites basculer la partie inférieure de l'appareil pour l'éloigner du rail DIN.
Soulevez l'appareil pour le détacher du rail DIN.
2
Manuel d'installation, 06/2021, C79000-G8977-1103-18
3
1
2
1
RUGGEDCOM RX1400
