ESAB CUTMASTER 100
4. .Utiliser un câble d'alimentation à quatre fils
conducteurs fourni par le client pour la tension
choisie et dénuder chacun des fils.
5. Enfiler le câble utilisé par l'orifice d'accès du
panneau arrière du bloc d'alimentation. Se
reporter au chapitre 2 pour connaître les carac-
téristiques du câble d'alimentation.
MISE EN GARDE
!
La source d'alimentation primaire et le
câble d'alimentation doivent être conformes
à la réglementation électrique locale et aux
caractéristiques recommandées en matière
de câblage et de protection des circuits
comme spécifiés au tableau du chapitre 2.
6. Connecter les fils comme suit.
• Les fils aux bornes L1, L2 et L3 entrée. Il n'im-
porte pas quel ordre ces fils sont attachés.
Voir illustration précédente et sur l'étiquette
dans le bloc d'alimentation.
• Fil vert / jaune à la mise à la terre
7. Tout en maintenant un peu de lâche dans les
fils, serrer le protecteur du trou traversant pour
fixer le câble d'alimentation.
8. Réinstaller le couvercle du bloc d'alimentation
selon les directives du chapitre 5.
9. Connecter l'autre extrémité de chacun des fils à
une fiche fournie par le client ou à un disjoncteur
au réseau.
10. Connecter le câble d'alimentation (ou fermer le
disjoncteur du réseau) à la source d'alimentation.
3.04 Raccordement du gaz
Connexion de l'alimentation en gaz à
l'appareil
La connexion est la même pour l'air comprimé ou les
cylindres haute pression. S'il faut installer un filtre
facultatif sur la conduite d'air, consulter les deux sous-
sections suivantes.
1. Connecter le module du filtre à son port d'admis-
sion. L'illustration montre des raccordements
types à titre illustratif.
3-2
REMARQUE !
Pour une parfaite étanchéité, appliquer
une pâte d'étanchéité pour raccords filetés
selon les instructions du fabricant. Ne pas
utiliser de ruban adhésif Téflon en tant
que mastic à filetage, dans la mesure où
de fines particules de l'adhésif peuvent se
détacher et obstruer les minuscules pas-
sages d'air dans la torche.
Pince de serrage
Conduite
d'alimentation
en gaz
Art # A-07943FR

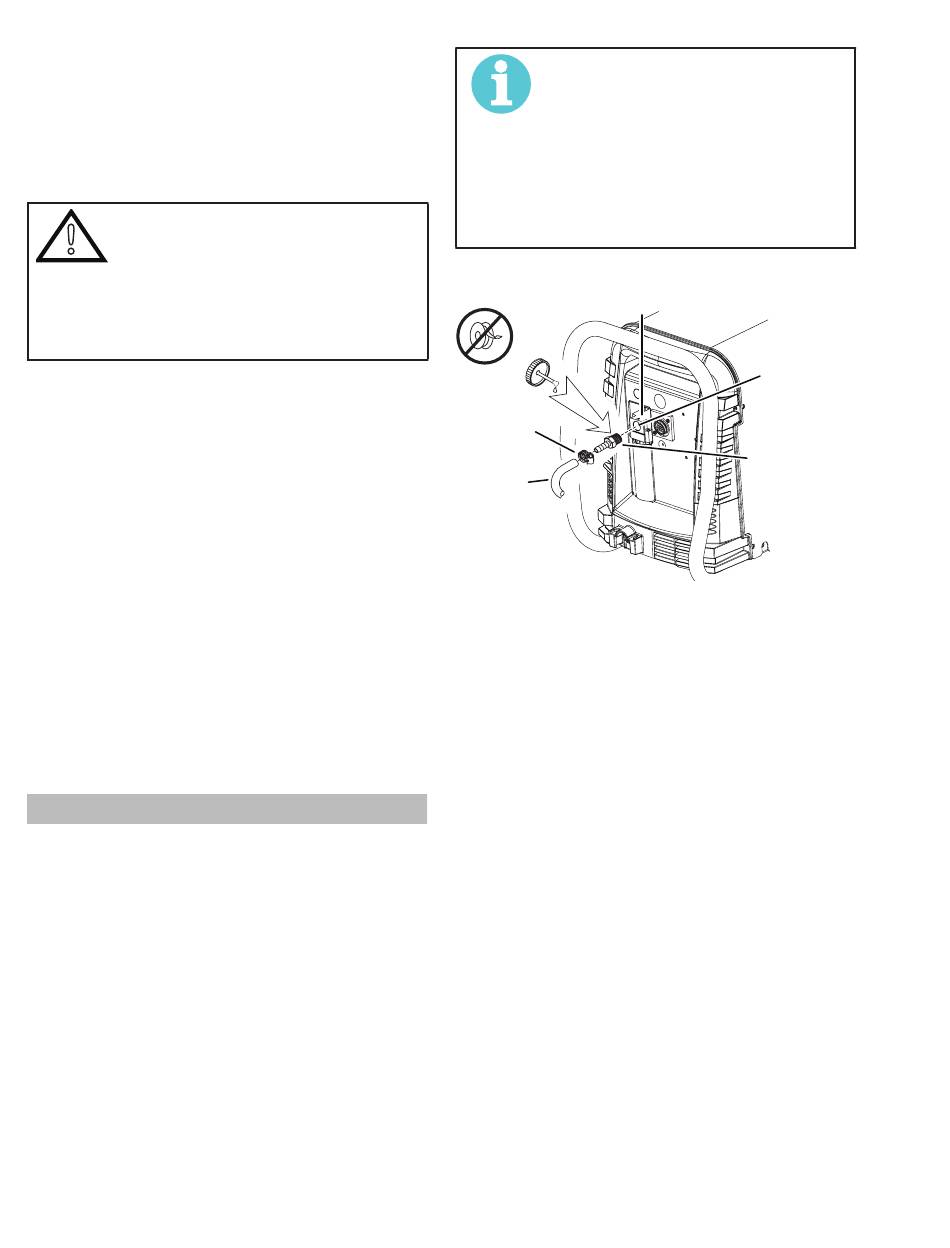

Connexion de la conduite d'air à l'orifice d'admission
Installation d'un filtre monoétagé en option
On recommande l'utilisation d'un jeu de filtres supplé-
mentaire en option pour améliorer la filtration de l'air
comprimé et maintenir l'humidité et les débris hors de
la torche.
1. Fixez le Single - Stade flexible de filtre à l'orifice
d'admission.
2. Fixer le module du filtre à son tuyau.
3. Connecter le module du filtre à son tuyau. L'illus-
tration montre des raccordements types à titre
illustratif.
INSTALLATION
Module filtre/régulateur
de pression
Port d'admission
Raccord 1/4 NPT
ou ISO-R à 1/4 po
(6 mm)
300X5397FR
