Proline 200 PROFIBUS PA
1
8
3

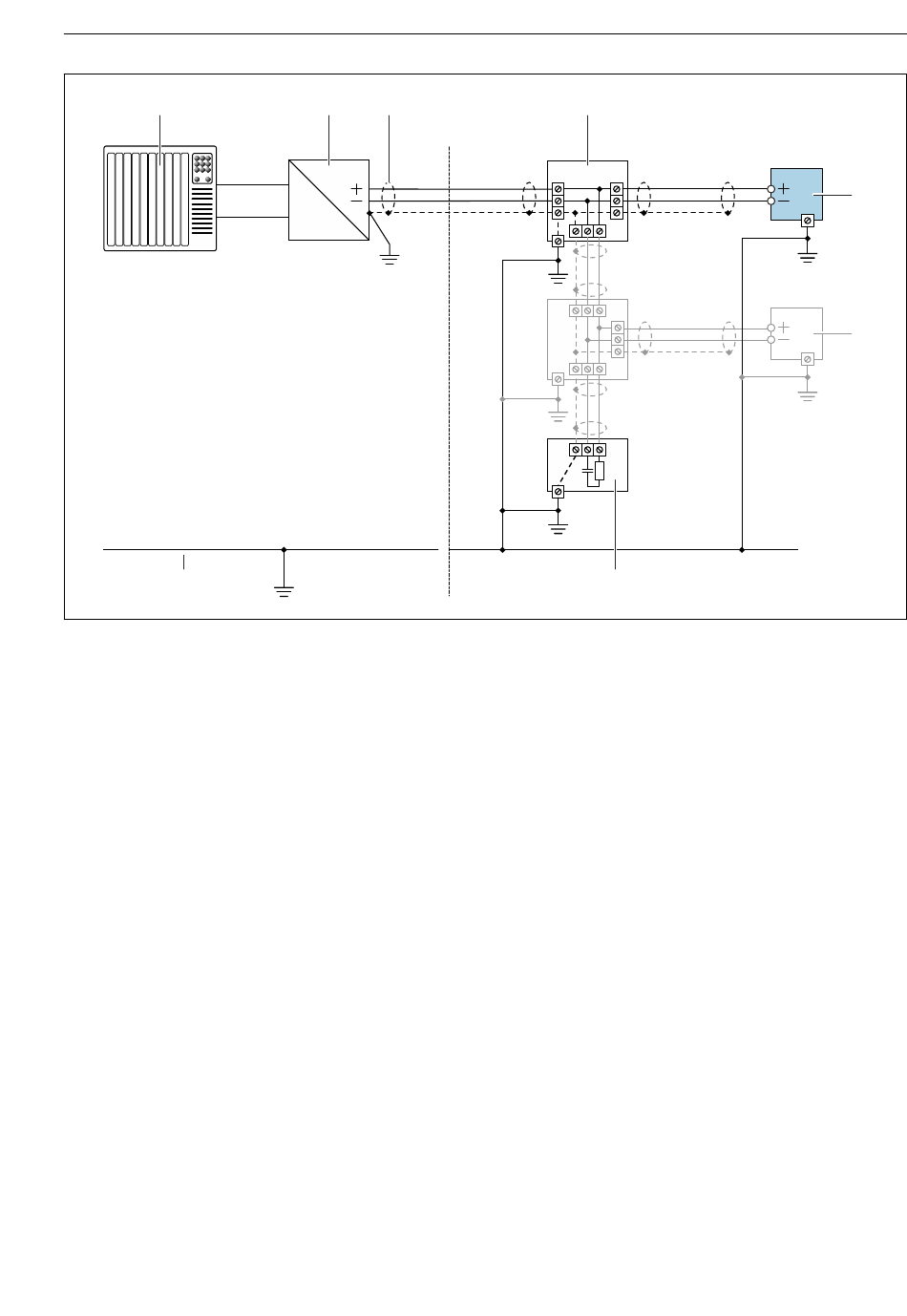

Exemple de raccordement pour PROFIBUS PA
1
Système/automate (par ex. API)
2
Coupleur de segments PROFIBUS PA
3
Blindage de câble : le câble doit être mis à la terre des deux côtés afin de satisfaire aux exigences CEM ;
tenir compte des spécifications de câble
4
Boîtier de jonction en T
5
Appareil de mesure
6
Mise à la terre locale
7
Terminaison de bus
8
Conducteur de compensation de potentiel
5.1.8
Exigences liées à l'unité d'alimentation
Tension d'alimentation
Transmetteur
Une alimentation électrique externe est nécessaire pour chaque sortie.
Endress+Hauser
2
3
6
4
6
6
6
7
Raccordement électrique
5
6
5
6
A0028768
19
