QSight
Binary Pump MD
®
Référez-vous à cette section pour l'identification des composants de la pompe binaire Qsight. La pompe binaire est
composée de :
•
Pompe A avec un dégazeur (dégaze les fluides dans les pompes A et B)
•
Pompe B avec un mixeur statique de 60 µL.
1.
Dégazeur (pour les pompes A et B) ; pour la pompe B il s'agit de l'emplacement du mixeur
2.
Bouton d'élimination (la LED sur ce bouton devient verte lors du processus d'élimination)
3.
LED indiquant l'activité de la vanne de sélection des solvants (si l'option SSV est installée)
4.
Tête de pompe gauche
5.
Valve de vérification SORTIE (une par tête de pompe)
6.
Prise de la pompe avec filtre de sortie (vers la colonne)
7.
Indicateur d'état à LED (vert lorsqu'elles sont allumées, rouge en cas d'erreur)
8.
Bouton de la valve d'élimination
9.
Connecteur du drain de la pompe (vers les déchets)
10. Valve de vérification ENTRÉE (une par tête de pompe)
11. Valve de vérification ENTRÉE (une par tête de pompe)
12. Vanne de sélection des solvants (en option)
13. Drain d'écoulement

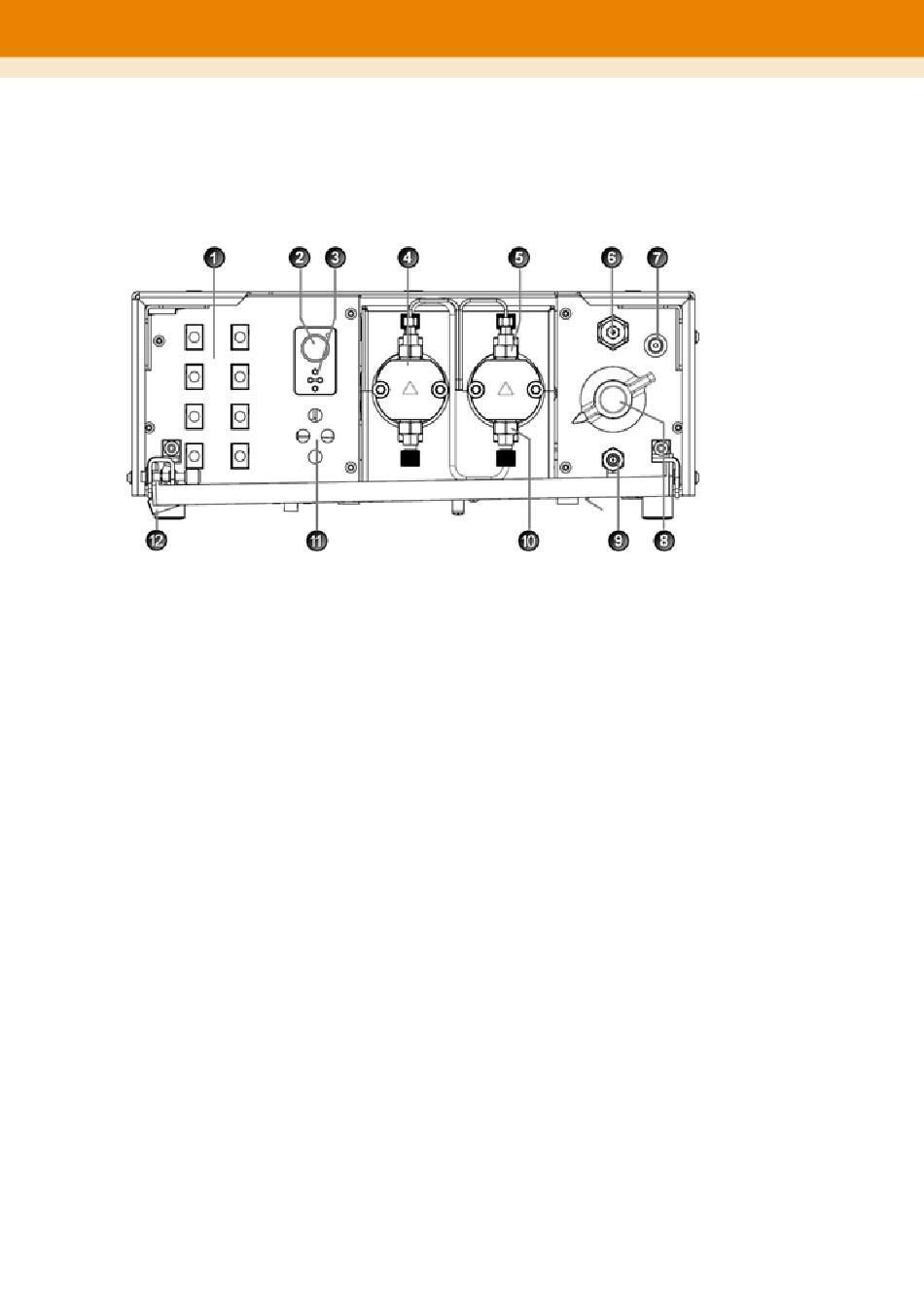

Figure 8: Avant de la pompe binaire
Le support de tête de pompe peut être tiré vers l'extérieur pour permettre d'accéder plus facilement aux têtes de
pompe.
®
QSight
210MD Screening System
Vue d'ensemble du système
31
