Partie avant de l'instrument

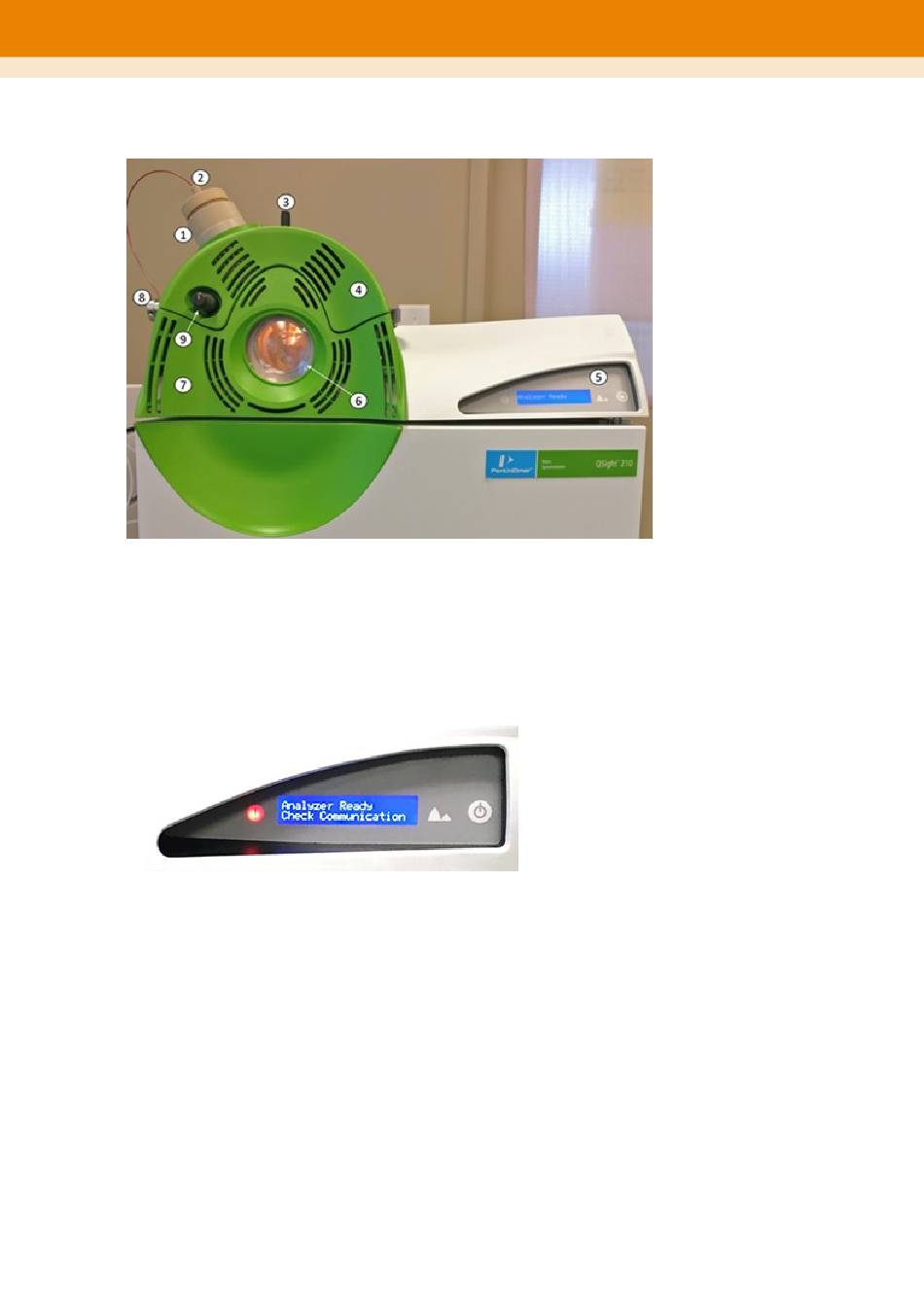

Figure 3: Partie avant de l'instrument — détails
1. Aiguille
2. Entrée échantillons
3. Aiguille Corona
4. Source d'ionisation Torrent
5. Affichage LCD de l'instrument : affiche les messages d'état système et d'erreur. La première ligne de texte indique
l'état de l'instrument. La seconde ligne fournit des informations supplémentaires telles que les erreurs et les
avertissements.
Le voyant d'état à gauche du texte indique les états principaux du système concernant la disponibilité et les erreurs.
Le voyant en forme de graphique situé à droite du texte est un indicateur d'acquisition : il devient bleu lorsqu'un
balayage ou une acquisition de données est en cours. Le bouton marche tout à droite s'allume lorsque l'instrument
est allumé ou éteint ; il est vert lorsque l'instrument est allumé.
6. Fenêtre source
7. Revêtement de la fenêtre source : un capot vert entoure la fenêtre source.
8. Raccords de mise à la terre : les conduits connectés à la sonde doivent être mis à la terre en ce point.
9. Bouton d'ajustement de la sonde : utilisez ce bouton pour ajuster les sondes le long de l'axe Z.
Panneau arrière
L'image (ci-dessous) présente l'ensemble du panneau arrière. Les sections importantes sont détaillées dans les
images A à D suivantes.
Note : Le panneau arrière ne doit être ouvert que par des techniciens qualifiés PerkinElmer.
®
QSight
210MD Screening System
Vue d'ensemble du système
™
24
