QSight
•
Liste des pics (sous la forme d'index de point de limite gauche (L), d'indice de sommet (A) et d'indice de limite droite
(R)). Notez que les pics ne se chevauchent pas, cependant, ils peuvent partager des limites (par exemple, la limite
droite du pic j peut être le même point que la limite gauche du pic j+1).
•
(X, Y de référence)
Analyse de la première dérivée (méthode de la pente) par zone/hauteur
Dans sa forme la plus simple, la méthode de la sélection des pics par pente sélectionne les pics en analysant la
première dérivée (ligne rouge) en chaque point du chromatogramme (ligne bleue) par zone ou hauteur, selon la
sélection. La couleur bleue représente le pic sélectionné (voir la figure ci-dessous).

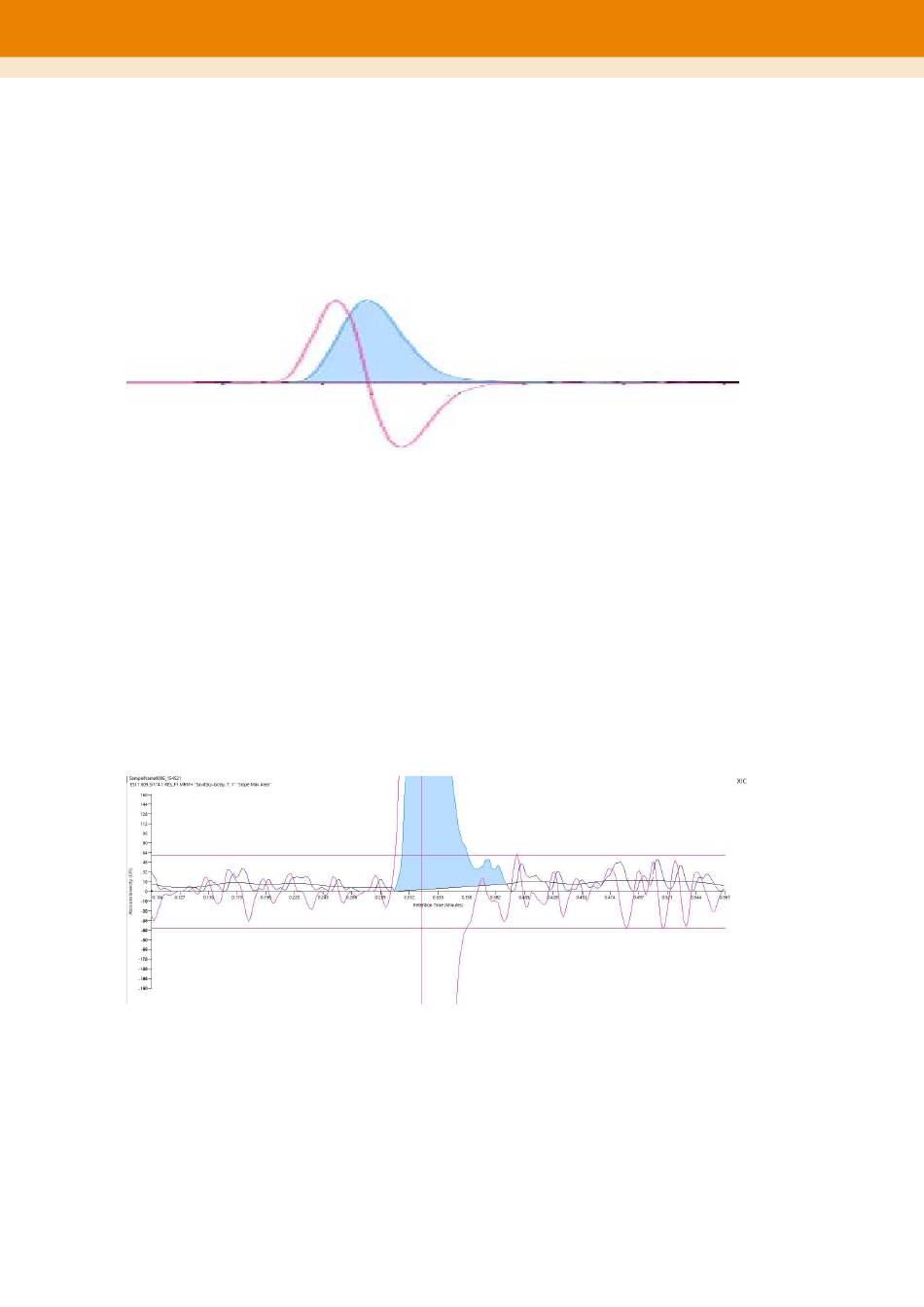

Figure 28: Exemple de sélection de pic de la méthode des pentes
Entrée :
•
données (X, Y) ou données (X, Y lissé) (désignées les « données »)
Description d'algorithme :
•
Recherchez l'intensité maximale dans les données
•
Recherchez la première ligne dérivée
•
Harmonisez la première ligne dérivée avec l'intensité maximale (ce qui permet de superposer la première ligne
dérivée sur le chromatogramme à des fins de traçage)
•
Déterminez le facteur d'échelle d'écart interquartile en observant son effet sur les calculs de pic sur divers types de
données (une valeur de 5,0 a été déterminée dans le cadre de tests informels)
•
Recherchez le 25e centile, le 50e centile (médiane) et le 75e centile de la première dérivée harmonisée
•
Calculez la limite inférieure de pic, LPB, comme suit : LPB = médiane – (25e centile)
* Facteur d'échelle d'écart interquartile
•
Calculer la limite supérieure de pic, UPB, comme suit : UPB = médiane + (75e centile)
Figure 29: Sélection de pic de la méthode des pentes - normalisée
* Facteur d'échelle d'écart interquartile
La première ligne dérivée harmonisée des données et les lignes LPB et UPB sont indiquées ci-dessus en rouge. Les
lignes horizontales supérieure et inférieure correspondent à 5 fois l'écart interquartile des premières dérivées.
Les points situés en dehors des limites LPB et UPB indiquent que les points de données correspondants se situent dans
les pics et qu'un algorithme d'extension de pic (décrit ci-dessous) provoque l'extension du pic du côté droit afin d'éviter
l'extrémité de la colonne.
Sortie :
®
210MD Screening System
Dossiers et algorithmes
161
