QSight
210MD Screening System

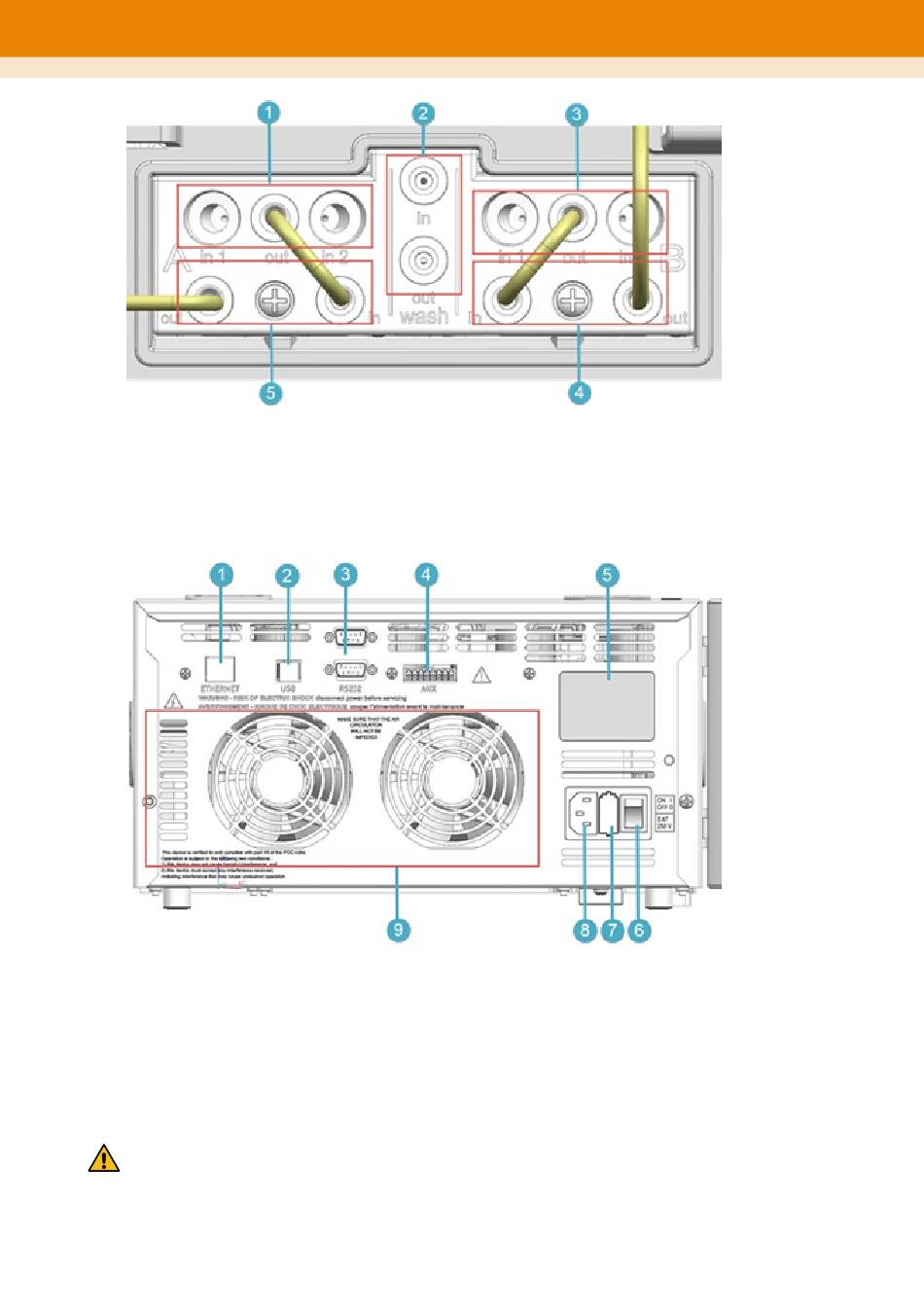

Vue d'ensemble du système
1. Valve de sélection des solvants, pompe A
2. Raccord de lavage de joint d'étanchéité
3. Valve de sélection des solvants, pompe B
4. Pompe de dégazage en ligne B
5. Pompe de dégazage en ligne B
Figure 6: Raccords solvant.
1. Connecteur Éthernet
2. Connecteur USB
3. Connecteur RS232
4. Entrée/sortie
5. Étiquette de type
6. Interrupteur marche/arrêt
7. Fusibles
8. Connecteur d'alimentation
9. Orifices de ventilation
Avertissement : NE PAS RECOUVRIR !
Figure 7: Dos de la pompe.
30
