Visualisation, vérification et projection graphique des données
DataViewer, mais n'est disponible que lors de l'acquisition. Utilisez l'écran DataViewer (Visionneuse de données) pour
afficher les données déjà acquises.
Pour travailler avec des graphiques dans DataViewer (Visionneuse de
données)
1. Dans le menu DataViewer (Visionneuse de données) du ruban, dans le groupe File (Fichier), cliquez sur Open Data
(Ouvrir données) puis naviguez vers et sélectionnez les données souhaitées à partir de la boîte de dialogue Open
(Ouvrir).

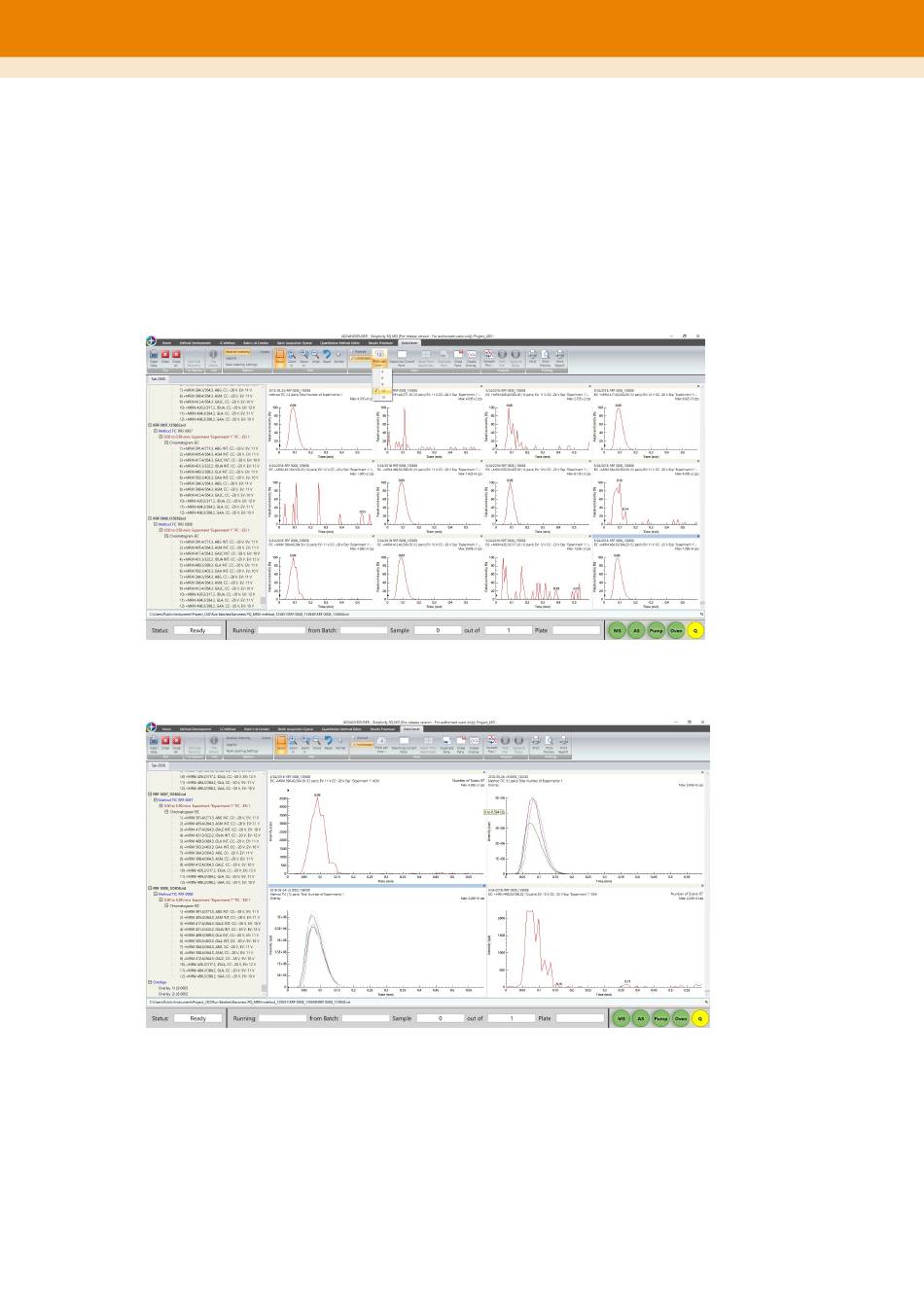

2. Vous pouvez changer le nombre de tracés affichés en sélectionnant jusqu'à 16 tracés dans la liste déroulante du
ruban Plots per View (Tracés par vue) :
3. Pour effacer des tracés, cliquez sur le « x » en haut à droite de chaque fenêtre de tracé. Vous pouvez aussi les
effacer séquentiellement, à partir du dernier tracé, en sélectionnant Close Pane (Fermer volet) dans le groupe View
(Affichage).
Vous pouvez ajouter des tracés en sélectionnant n'importe quel XIC ou MRM dans l'arbre de données à gauche.
4. Vous pouvez visualiser les données soit sous forme d'échelle relative (normalisée selon l'axe Y), soit sous forme
d'échelle absolue, respectivement en sélectionnant ou en désélectionnant Relative Intensity (Intensité relative).
5. Pour maximiser un tracé, cliquez avec le bouton droit sur le tracé en question et, sur le ruban, cliquez sur Maximize
Current Pane (Maximiser le volet actuel).
Le tracé sélectionné remplit maintenant le volet de visualisation :
®
QSight
210MD Screening System
106
