Visualisation, vérification et projection graphique des données

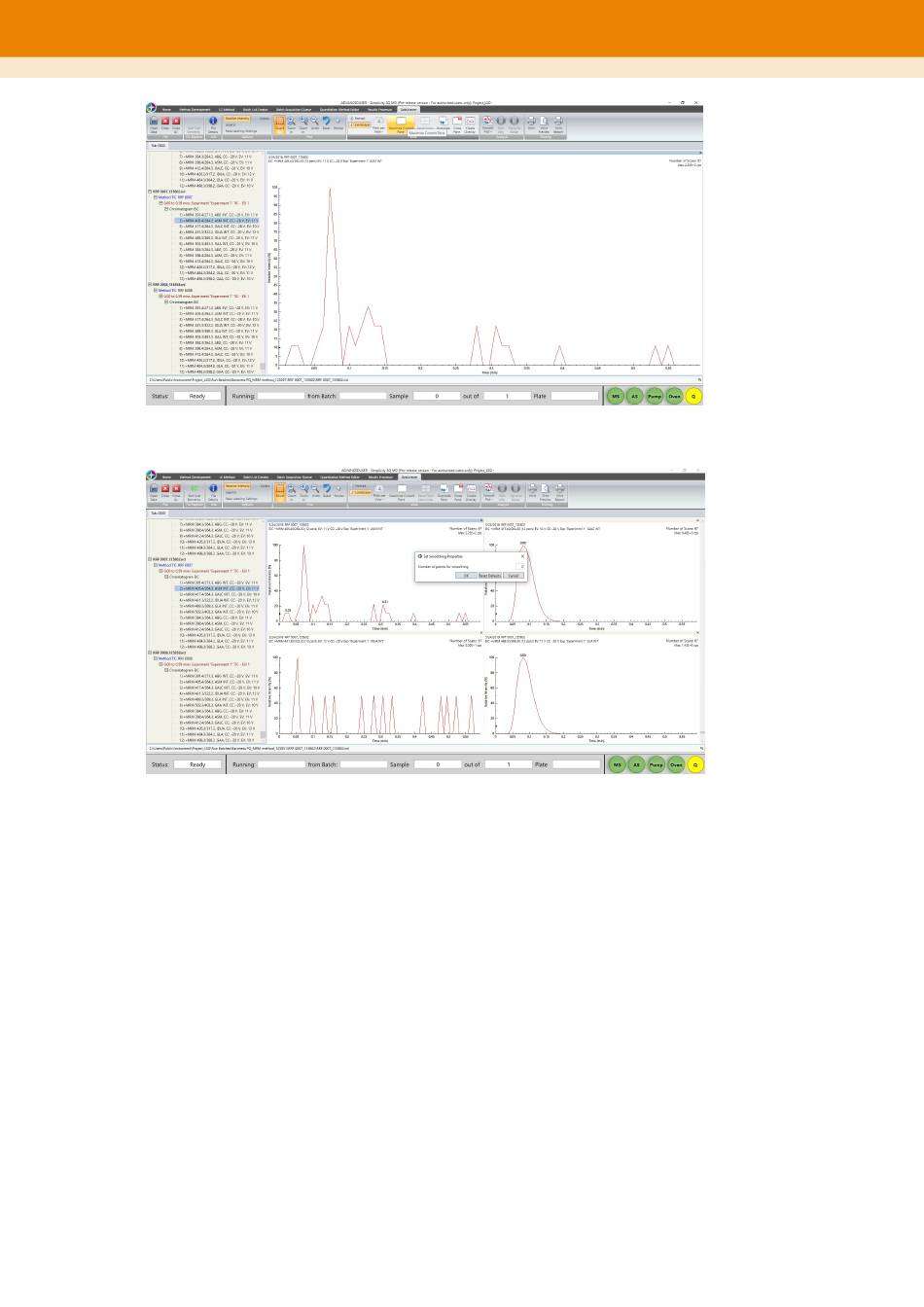

6. Pour lisser un tracé individuel ou superposé, cliquez sur le tracé puis, sur le ruban, cliquez sur Smooth Plot (Lisser
tracé), puis sur Set Smoothing Properties (Définir propriétés de lissage).
Saisissez le nombre de points souhaité pour le lissage ou rétablissez la valeur par défaut :
7. Pour imprimer les tracés affichés, cliquez sur Print (Imprimer) sur le ruban.
8. Pour enregistrer les tracés affichés en tant qu'image, cliquez avec le bouton droit sur un tracé et sélectionnez
Save Plot as Image (Enregistrer les tracés comme image). Divers formats d'image sont disponibles,
notamment .GIF, .TIFF et .JPG.
Pour superposer les graphiques
1. Pour afficher les superpositions, cliquez sur Create Overlay (Créer une superposition) dans le groupe View (Vue)
du ruban.
2. Dans la liste arborescente du volet de gauche, sélectionnez les XIC et les MRM que vous souhaitez superposer en
cochant la case à gauche de chaque fichier.
Ensuite, cliquez sur Create (Créer) :
®
QSight
210MD Screening System
107
