4.3 Accessori per l'installazione

4. 4. 4. Kit Kit Kit di di di installazione installazione installazione
- 299 -

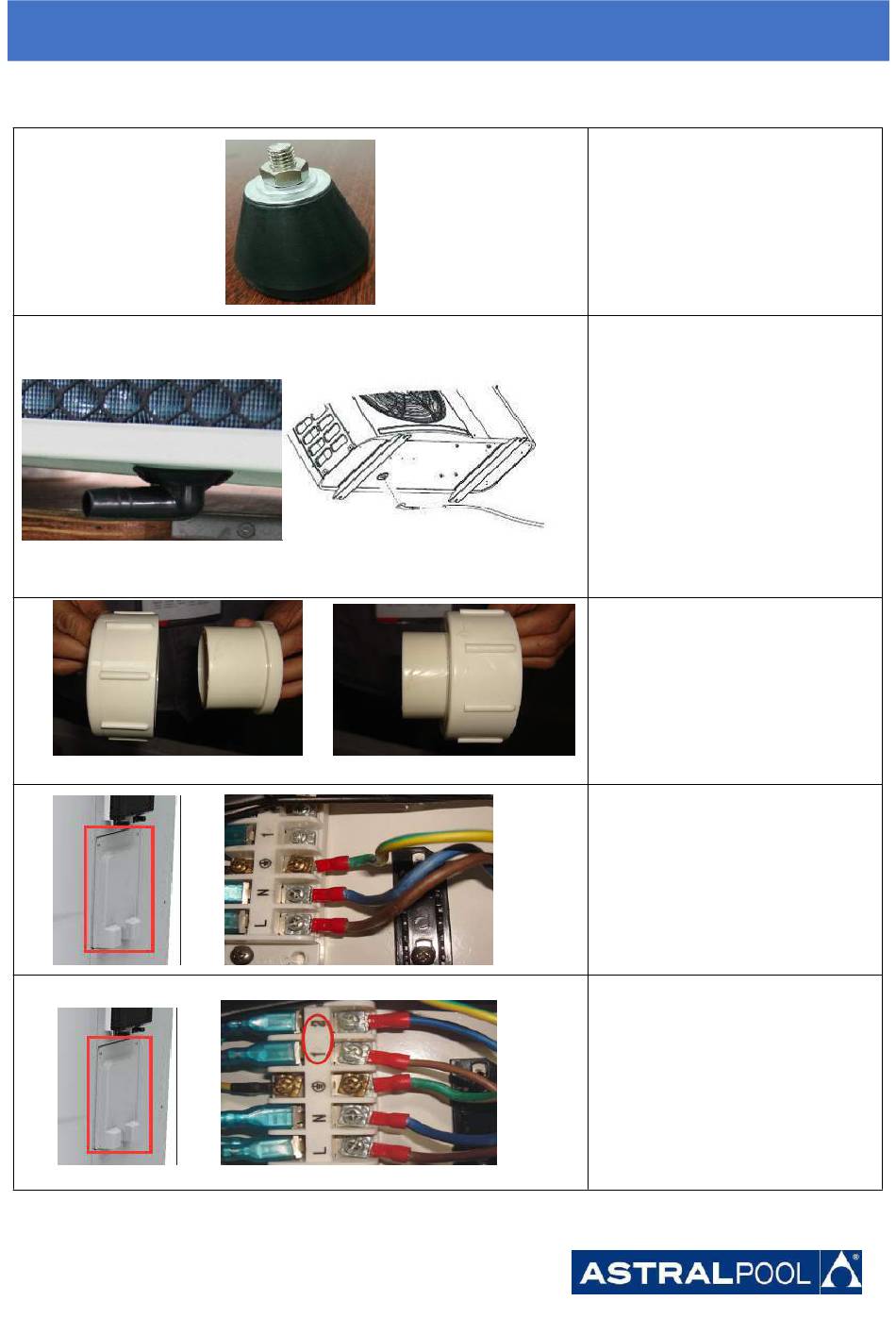

Basi anti-vibrazione
1. Estraete le 4 basi anti-vibrazione
2. Inserirle una volta nella base
dell'apparecchiatura.
Collegamento del tappo di drenaggio
1. Installare il tappo di drenaggio
sotto il pannello inferiore.
2. Collegare un tubo per far
fuoriuscire l'acqua.
Nota: Sollevare la pompa di calore
per installare il tappo. Non ribaltare
mai la pompa di calore, si potrebbe
danneggiare il compressore.
Entrata e uscita dell'acqua
1. Installare i due giunti come
mostrato nell'immagine.
2. Avvitarli sulle prese dell'acqua
(giunti di entrata e uscita).
Cablaggio
1. Aprite il coperchio della
morsettiera (contrassegnata in rosso)
sul lato dell'apparecchiatura.
2. Collegare i cavi di alimentazione ai
morsetti, come indicato
nell'immagine.
Cablaggio della pompa di filtrazione
(Contatto privo di tensione)
1. Aprite il coperchio della
morsettiera (contrassegnata in rosso)
sul lato dell' apparecchiatura.
2. Collegare i cavi del sistema di
filtrazione ai morsetti, come indicato
nell'immagine.
