6. Elektronische Anschlüsse

6.7 Installation des Display-Deportierers

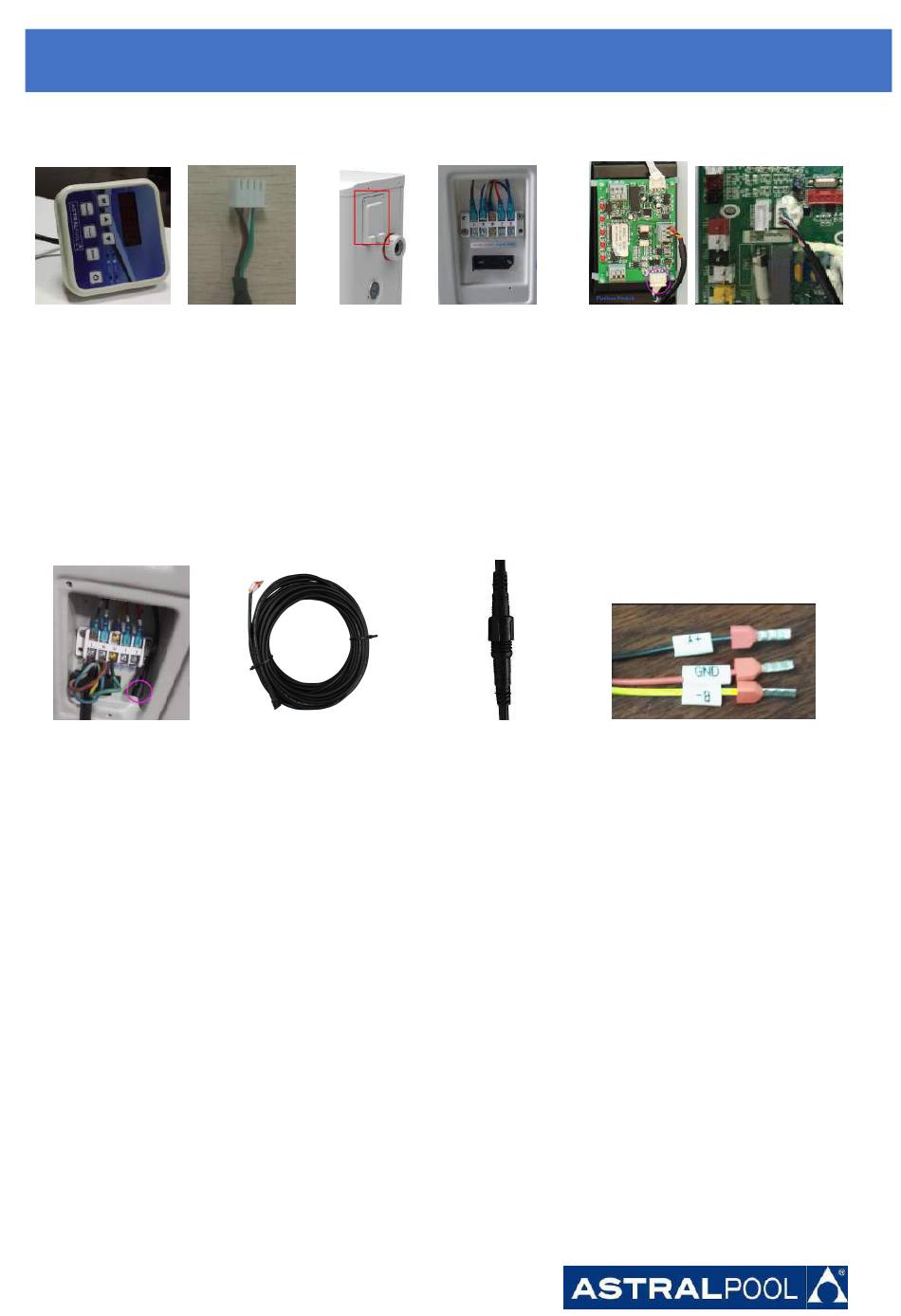

Foto (1) Foto (2) Foto (3) Foto (4) Foto (5)
- Die Seite mit Stecker wird mit dem Bedienfeld (Foto1) verbinden
- Die andere Seite der Signalleitung (Foto 2).
- Öffnen Sie die Klemmkasten und setzen Sie die Seite ohne Stecker durch das elektrische Feld (Foto3,4).
- Stecken Sie die Verdrahtung in die dafür vorgesehene Position auf dem Modbus oder die Platine (ohne Modbus).
(Foto 5)

6.8 Installation des Modbus/Fluidra Connect-Signalkabels

(6) (7) (8) (9)
- Öffnen Sie die Klemmenabdeckung (Foto 6)
- Nehmen Sie das Modbus/Fludidra Connect -Signalkabel aus dem Zubehör (Foto 7) und stecken Sie das runde
Ende des Signalkabels in die Signalkabel des Modbus/Fludidra Connect-Moduls. (Foto 8)
- Drei-Draht-Terminal: "A +", "B-", "GND", (Foto 9)
