Fixation de la sonde
36

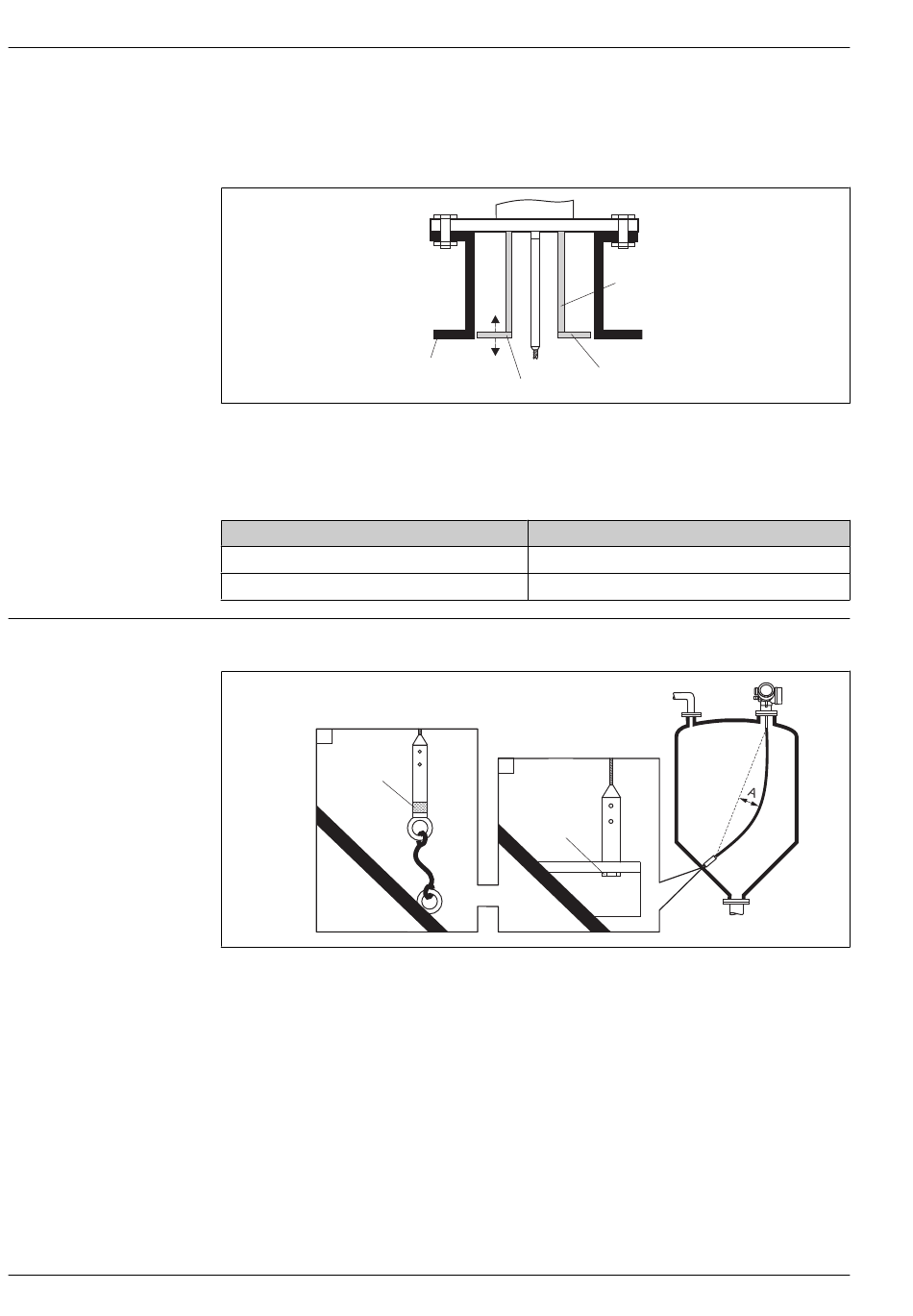

Piquages ³ DN300
S'il est impossible d'éviter le montage dans un piquage ≥ 300 mm/12", l'installation doit être réalisée
conformément au schéma suivant pour prévenir les signaux parasites dans la zone de mesure proche.
1 Bord inférieur du piquage
2
A peu près affleurant avec le bord inférieur du piquage (± 50 mm)
3 Plaque
Tube Æ 150 ... 180 mm
4
Diamètre du piquage
300 mm (12")
³ 400 mm (16")
Fixation des sondes à câble
C
2
A Flèche : ³ 10 mm/(1 m de longueur de sonde) [0.12 in/(1 ft de longueur de sonde)]
B Fixation reliée à la terre de façon sûre
C Fixation isolée de façon sûre
1 Fixation dans le raccord taraudé du contrepoids de la sonde
2 Kit de montage isolé(® ä 88)
1
2
Diamètre de la plaque
280 mm (11")
³ 350 mm (14")
B
1
Levelflex FMP51, FMP52, FMP54
4
3
