Montage
34
6.1.6

Fixation de la sonde

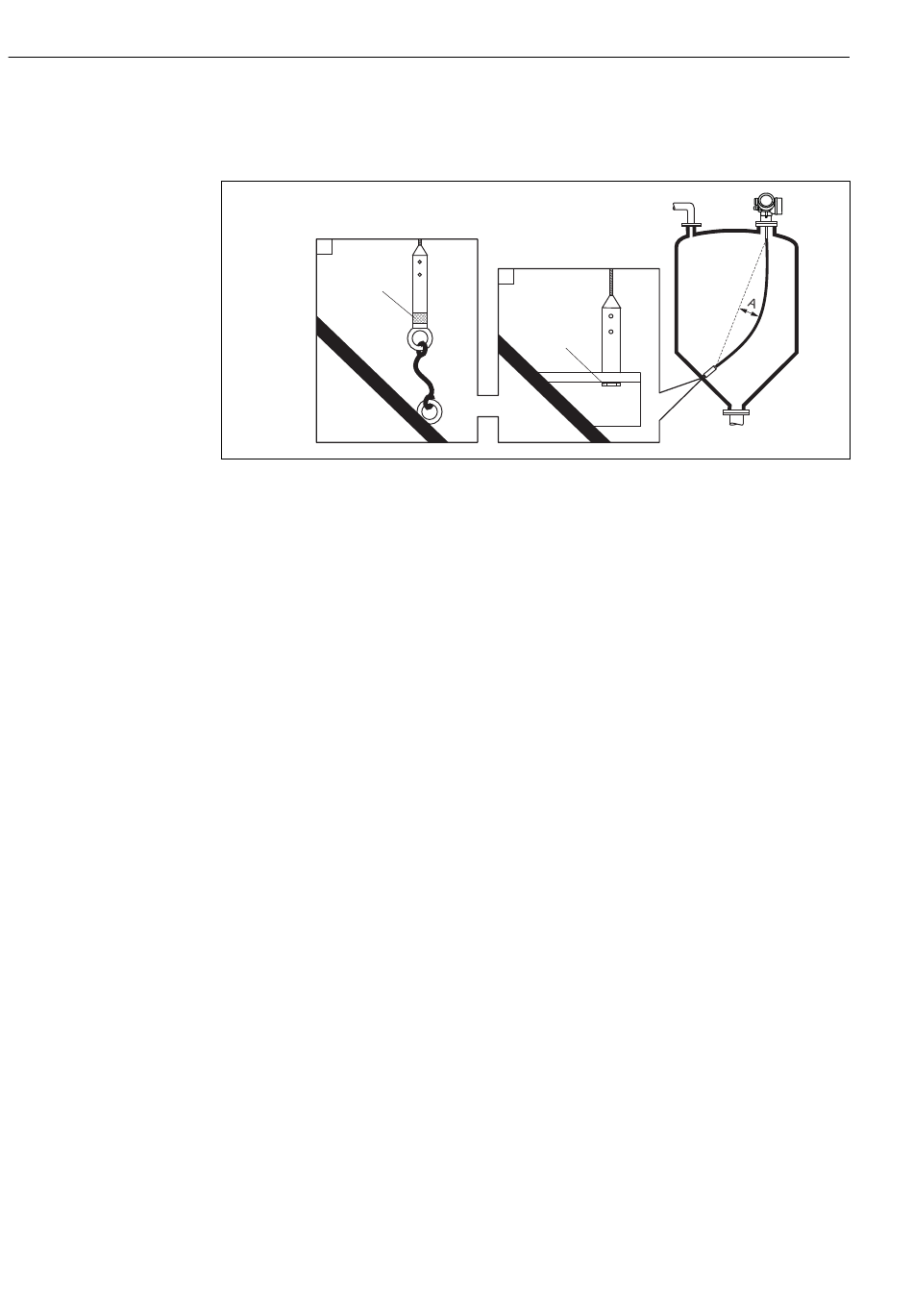

Fixation des sondes à câble
C
2
A Flèche : ≥ 10 mm/(1 m de longueur de sonde) [0.12 in/(1 ft de longueur de sonde)]
B Fixation reliée à la terre de façon sûre
C Fixation isolée de façon sûre
1: Fixation dans le raccord taraudé du contrepoids de la sonde
2 Kit de montage isolé
• L' e xtrémité de la sonde à câble doit être fixée sous les conditions suivantes :
si, faute de quoi, la sonde entre en contact par moments avec la paroi de la cuve, le cône,
les éléments internes ou autres.
• L' e xtrémité de la sonde peut être fixée par le raccord fileté
Câble 4 mm (1/6"), 316 : M 14
• La fixation doit être reliée à la terre ou isolée de façon sûre. Si la fixation avec une
isolation sûre n' e st pas possible d' u ne autre manière : utiliser le kit de montage isolé.
• Dans le cas d' u ne fixation reliée à la terre, il faut activer la recherche d' u n écho de sonde
positif. Sinon la correction automatique de la longueur de sonde n' e st pas possible.
Navigation : Expert → Capteur → Evaluation EOP → Mode recherche EOP
Réglage : option EOP positive
• Pour éviter une charge de traction extrêmement élevée (par ex. par dilatation
thermique) et le risque de rupture du câble, le câble ne doit pas être tendu. Flèche
nécessaire : ≥ 10 mm/(1 m de longueur de câble) [ 0.12 in/(1 ft de longueur de câble)].
Résistance à la traction des sondes à câble :→  26
Levelflex FMP51, FMP52, FMP54 FOUNDATION Fieldbus
B
1
A0012609
