Endress+Hauser Levelflex FMP51 Information Technique page 40

40

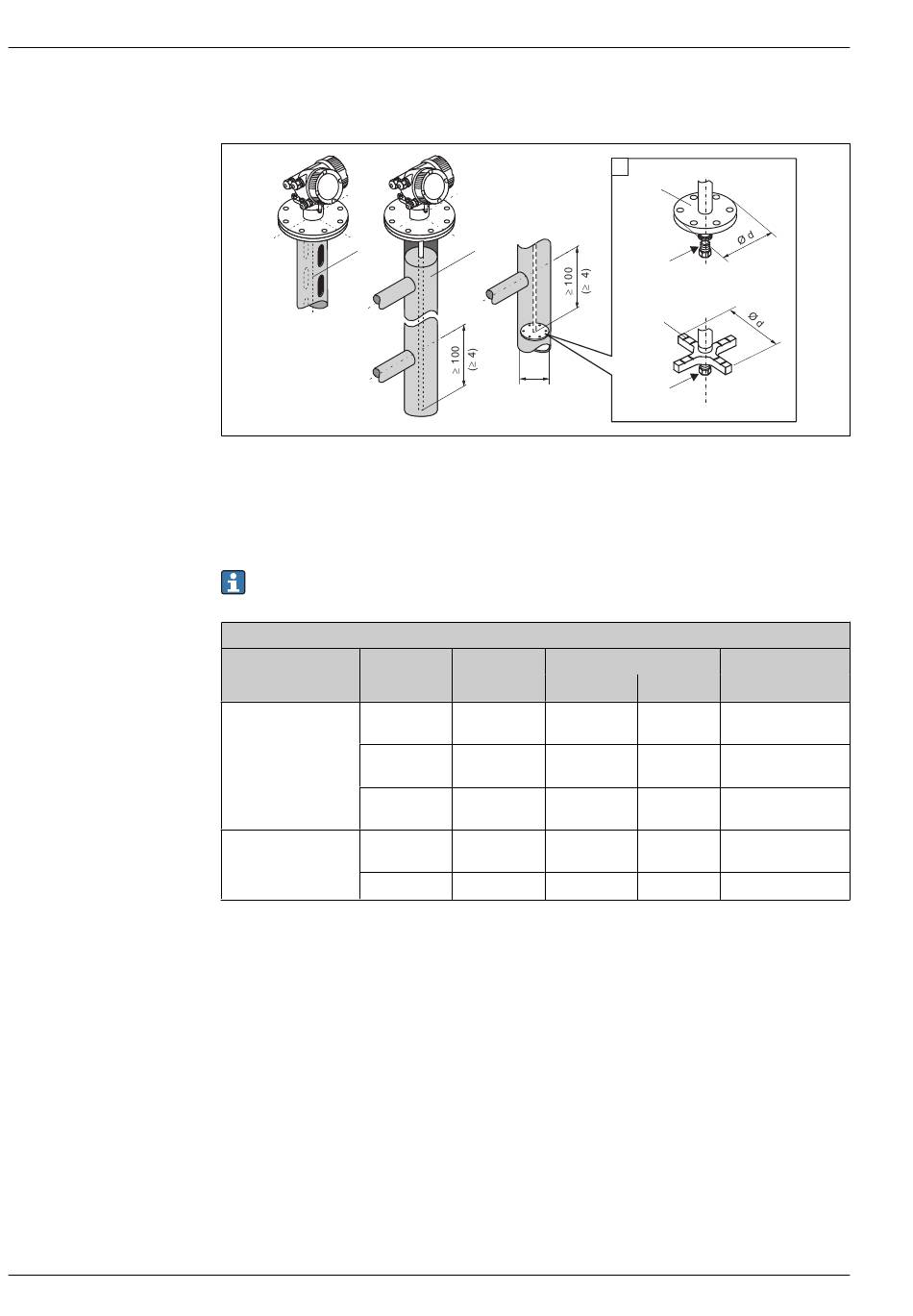

Bypass et tubes de mesure
1
mm (in)
1 Montage dans un tube de mesure
2 Montage dans un bypass
3 Disque de centrage
3.1 Disque de centrage métallique (316L) pour mesure de niveau
3.2 Disque de centrage non métallique (PEEK, PFA) pour la mesure d'interface
Pour plus d'informations sur les solutions de bypass d'Endress+Hauser, veuillez vous adresser à votre
agence Endress+Hauser.
Caractéristique 610 - Accessoire monté
Application Option
Mesure de niveau
Mesure d'interface
• Diamètre du tube : > 40 mm (1,6 in) (pour les sondes à tige).
• Une sonde à tige peut être montée jusqu'à un diamètre de 100 mm. Pour des diamètres plus grands, il est
recommandé d'utiliser une sonde coaxiale.
• Les sorties latérales, trous, fentes et soudures - qui dépassent d'au maximum 5 mm (0,2 in) vers l'intérieur
- n'ont aucune influence sur la mesure.
• Le tube ne doit pas présenter de différences de diamètre.
• La sonde doit dépasser de 100 mm la sortie inférieure.
• Les sondes ne doivent pas entrer en contact avec la paroi du tube dans la gamme de mesure. Si nécessaire,
supporter ou amarrer la sonde.
• Si un disque de centrage métallique est monté à l'extrémité de la tige de sonde, le signal de détection de
l'extrémité de la sonde est défini de façon fiable (voir caractéristique 610 de la structure du produit).
Remarque : Pour la mesure d'interface, n'utiliser que le disque de centrage non métallique en PEEK ou PFA
(caractéristique 610, option OD et OE) (® ä 85).
• Les sondes coaxiales peuvent être utilisées n'importe où dans la mesure où le diamètre du tube permet le
montage.
2
Ø D
Type de sonde
Æ d [mm (in)]
OA Sonde à tige 75 (2,95)
OB Sonde à tige 45 (1,77)
OC Sonde à câble 75 (2,95)
OD Sonde à tige
(1,89...3,74)
OE Sonde à câble 37 (1,46)
Levelflex FMP51, FMP52, FMP54
3
3.1
25 Nm ± 5 Nm
3.2
25 Nm ± 5 Nm
Disque de centrage
Matériau Æ D [mm (in)]
316L
316L
316L
48...95 PEEK
PFA ³ 40 mm (1,57")
A0012615
Tube
DN80/3" ...
DN100/4"
DN50/2" ...
DN65/2½"
DN80/3" ...
DN100/4"
³ 50 mm (2")
