Chaque fois que l'embrayage a surchauffé (Présence de fumée ou odeur de brûlé).
Le rotor d'embrayage et la partie interne de la cloche d'embrayage doivent toujours
être propres et secs.
Veuillez dégraisser soigneusement la surface de travail chaque fois que vous remontez
l'embrayage.
Faites attention, s'il vous plait, lors de la lubrification de la chaîne, aucun lubrifiant de
chaîne ne doit entrer dans l'embrayage.
Pour vérifier l'embrayage, vous devez retirer le couvercle d'embrayage et la cloche
d'embrayage.
Remplacer l'embrayage :
Si le diamètre du corps est inférieur à 83,3 mm.
11. INSTRUCTIONS POUR LE DÉMONTAGE / L'ASSEMBLAGE
DE L'EMBRAYAGE
ATTENTION:
Les opérations suivantes doivent être effectuées par un mécanicien qualifié et à
condition de disposer des outils dédiés indiqués sur le texte, sinon il est nécessaire
de s'adresser à un revendeur agréé IAME.

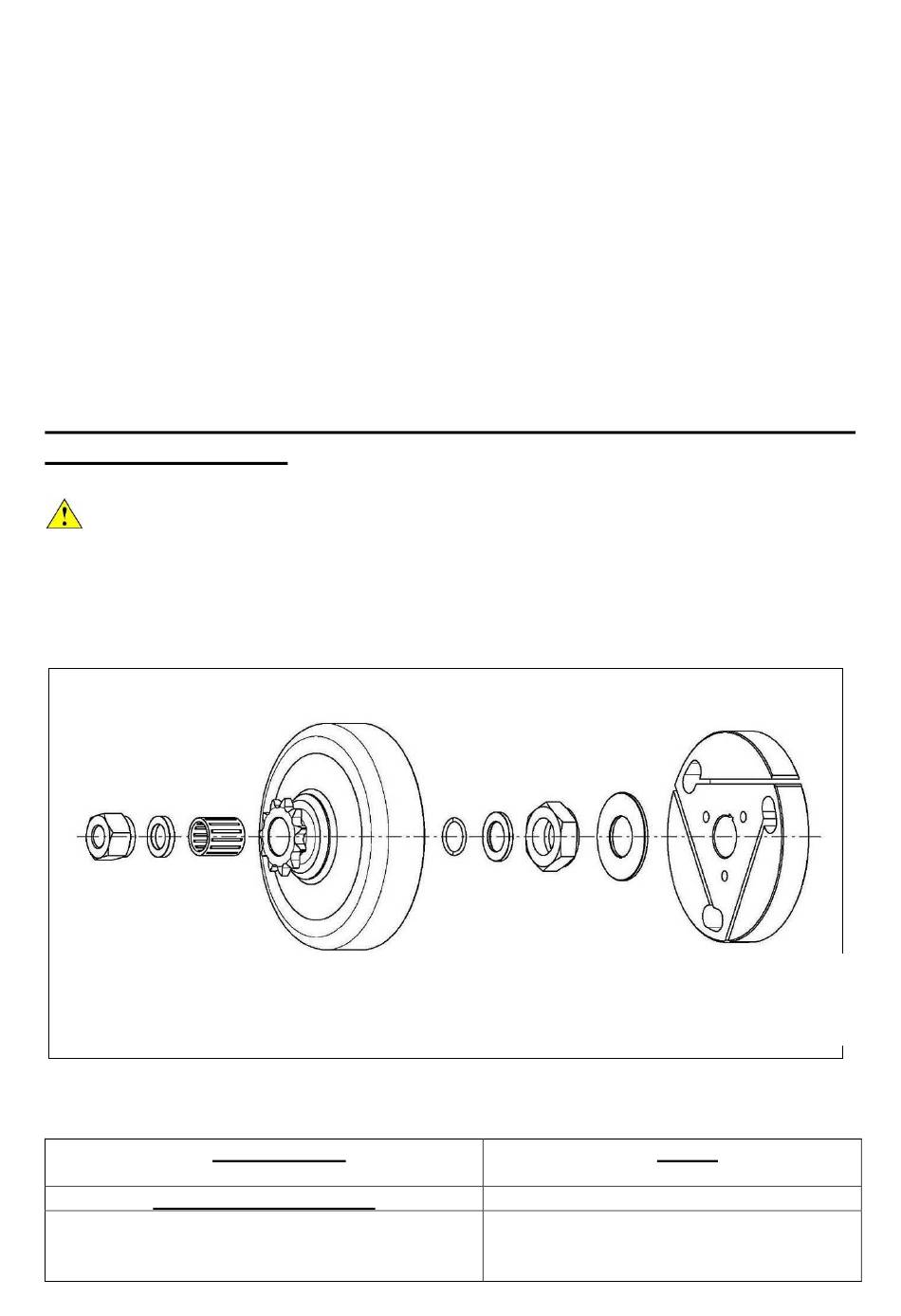

Reportez-vous au dessin suivant pendant les opérations.
1
3
2
1 Ecrou
2 Rondelle extérieure
3 Cage à aiguille
4 Cloche d'embrayge et pignon
OPERATIONS
Démontage embrayage
1. Déposer le couvercle d'embrayage (3 vis
M6).
4
5
6
5 O-Ring
6 Rondelle interne
7 Ecrou de bloquage
8 Rondelle de sécurité
Clé Allen en T 5mm.
21
8
7
9 corps de l'embrayage
OUTIL
9
MAN-069
