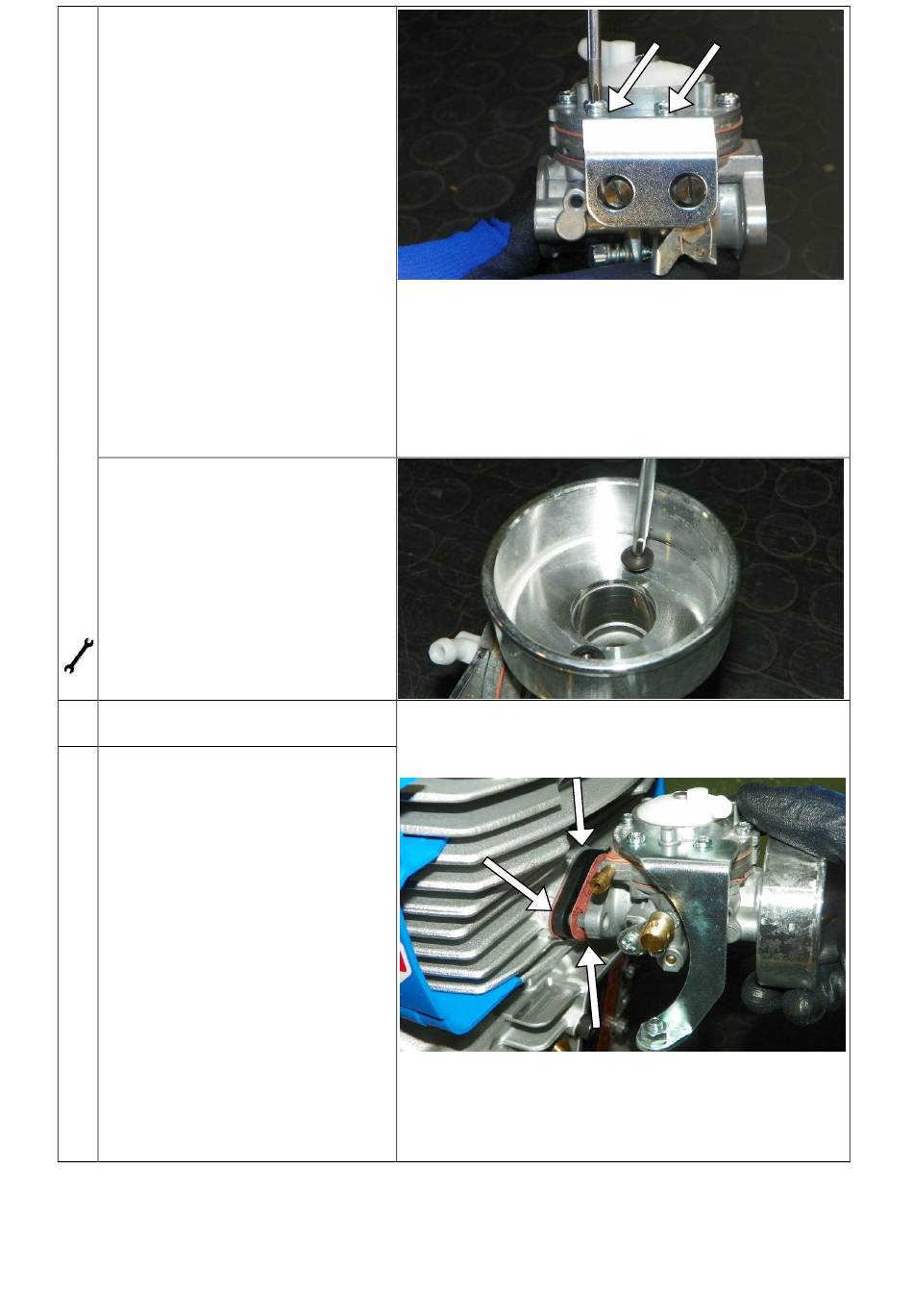

INSÉRER LA PLAQUE DE
PROTECTION DES VIS DE
RÉGLAGE ET SERRER LES 2
VIS
(VOIR FIGURE 10).
COUPLE DE 10 A 12 Nm (90 A
110 in-lb)
INSTALLER
D'ADMISSION
2 VIS M5x10
(VOIR FIG.11).
CLÉ ALLEN 3mm
INSTALLER LE
3.4
CARBURATEUR
ENLEVER LES 2 BOULONS
M6
ENLEVER LE CACHE
PLASTIQUE
MAINTENIR LE JOINT DE
CARBURATEUR SUR LE
MOTEUR PUIS INSTALLER
:
(VOIR FIG.12):
1. ESPACEUR THERMIQUE
2. JOINT CARBURATEUR
3. CARBURATEUR
4. 2 BOULONS M6
COUPLE DE 6 A 10 Nm (50
A 90 in-lb)
Fig.10
Fig.11
LE
SUPPORT
12
Fig.12
MAN-069
