3- PRÉPARATION ET INSTALLATION DU MOTEUR SUR LE CHÂSSIS
REMARQUE:
Dans le cas où le moteur est fourni déjà monté sur un châssis, il est à la charge de la
personne qui a monté le Moteur sur le chassis de suivre ces instructions. Le client final,
dans ce cas là, peut sauter ce paragraphe et peut commencer à lire à partir du paragraphe
4.
Chaque fois que le moteur ou un composant est démonté, il est nécessaire de toujours
suivre les instructions ci-dessous pour un réassemblage correct.

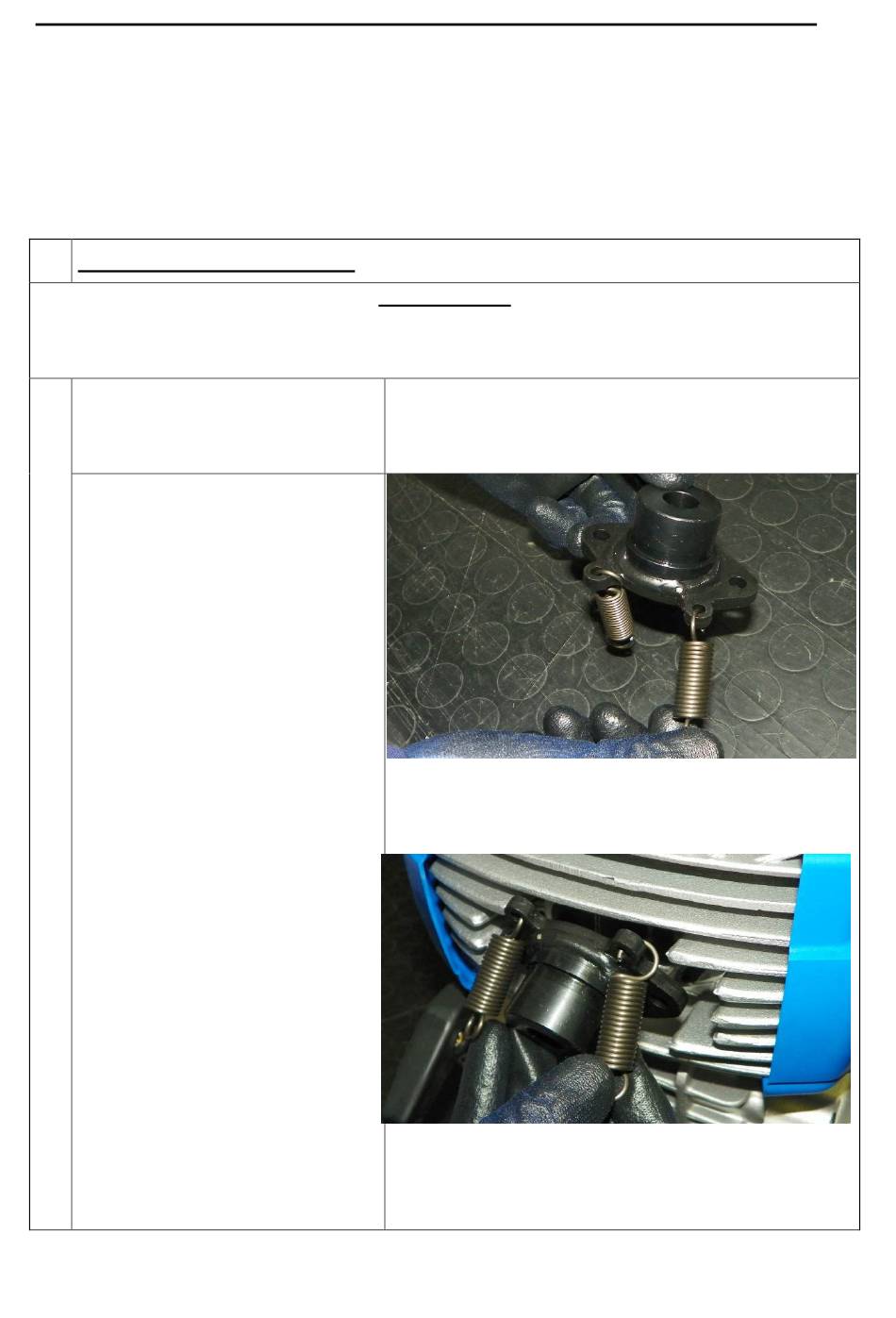

3.1 ENSEMBLE ÉCHAPPEMENT
LE MOTEUR EST FOURNI AVEC LE JOINT D'ÉCHAPPEMENT ET LES ÉCROUS
DÉJÀ MONTÉS, LORS DE L'ENVOIE DU MOTEUR, UN JOINT DE COUVERCLE
D'ÉCHAPPEMENT EST FOURNI POUR PROTÉGER LES PIÈCES INTERNES.
ENLEVEZ LE JOINT DU
COUVERCLE
D'ECHAPPEMENT ET LES
ECROUS.
INSTALLEZ LES RESSORTS
SUR LA BRIDE
D'ECHAPPEMENT
(VOIR FIG 1)
ASSUREZ-VOUS QUE LE
JOINT D'ECHAPPEMENT EST
EN PLACE ET INSTALLEZ LA
BRIDE D'ECHAPPEMENT.
(VOIR FIG 2)
REMARQUE :
Fig.1
Fig.2
7
MAN-069
