Connexion VISCA RS-422 (en série)
Vous pouvez connecter plusieurs caméras dans une connexion en série à l'aide connecteurs de sortie
(OUT) VISCA RS-422. Dans une connexion en série, un pupitre de télécommande peut contrôler jusqu'à
sept caméras. Ces câbles prennent en charge la connexion à une distance de 1,2 km maximum.
Utilisez un câble direct LAN pour la connexion RS-422 à l'aide du connecteur RJ-45.

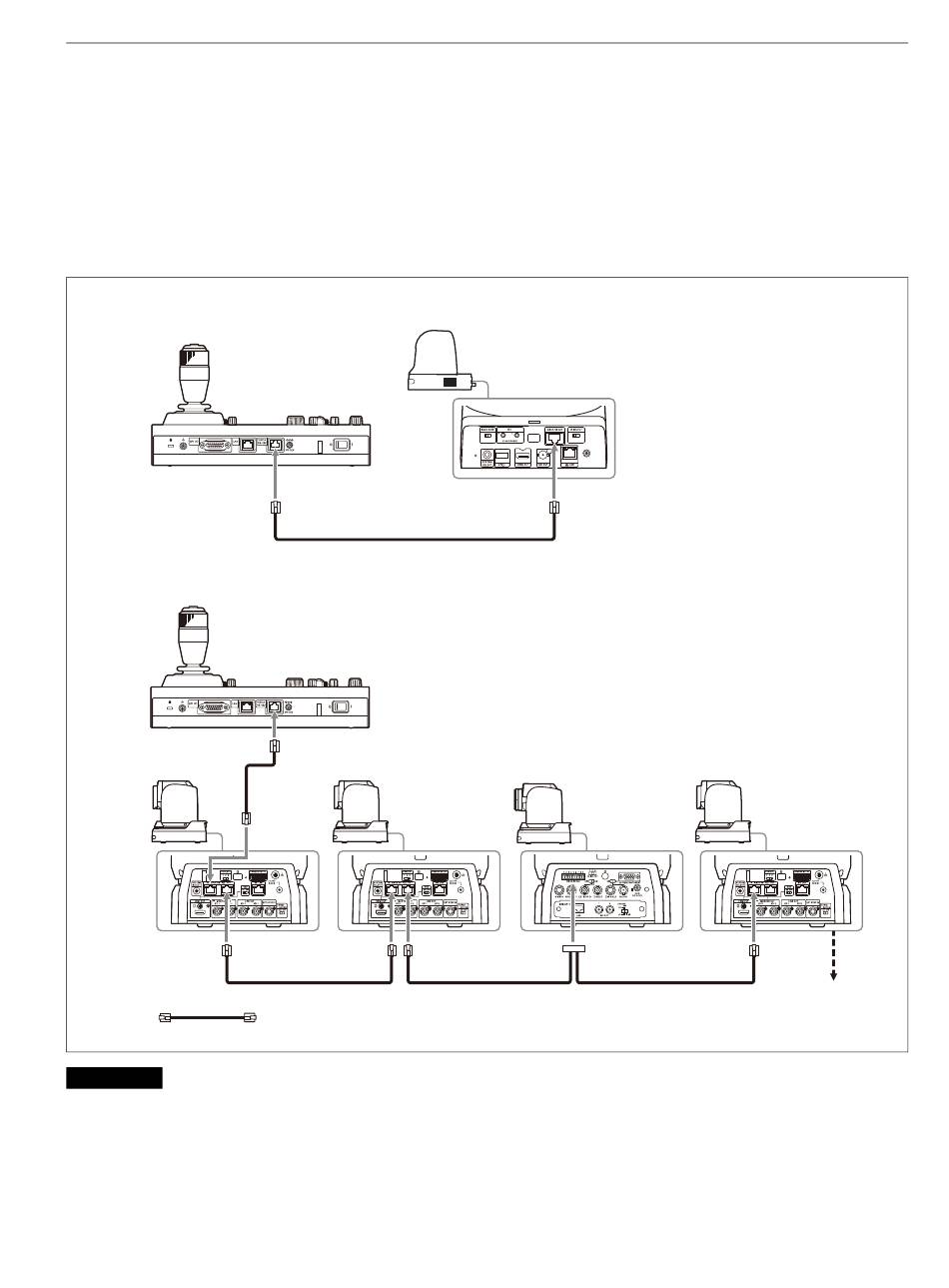

Connexion des pupitres de commande et des caméras à l'aide d'une connexion en série
Exemple de connexion
Pour la connexion d'une seule caméra à un seul pupitre de télécommande
RM-IP500
Pour la connexion de plusieurs caméras à un seul pupitre de télécommande
RM-IP500
IN
OUT
Remarques
• Lorsque vous connectez une SRG-360SHE dans une connexion en série, seule une caméra SRG-360SHE
peut être connectée à un seul pupitre de télécommande.
Pour connecter plusieurs caméras SRG-360SHE ou mélanger d'autres modèles de caméra, utilisez la
connexion décrite dans « Connexion VISCA over IP (LAN) » (page 18).
• La ILME-FR7 ne prend pas en charge la connexion en série.
Caméra avec
Caméra avec
connecteur
connecteur
RJ-45
RJ-45
IN
OUT
Signal de télécommande : Câble direct LAN (catégorie 5 ou supérieure).
Caméra avec connecteur RJ-45
Caméra avec
connecteur
9 broches
26
Caméra avec
connecteur
RJ-45
IN
Jusqu'à sept
caméras
