Endress+Hauser Levelflex FMP56 Information Technique page 20

20
PROFIBUS PA / FOUNDATION Fieldbus
5
4
3+
4-
1
3+
4-
1

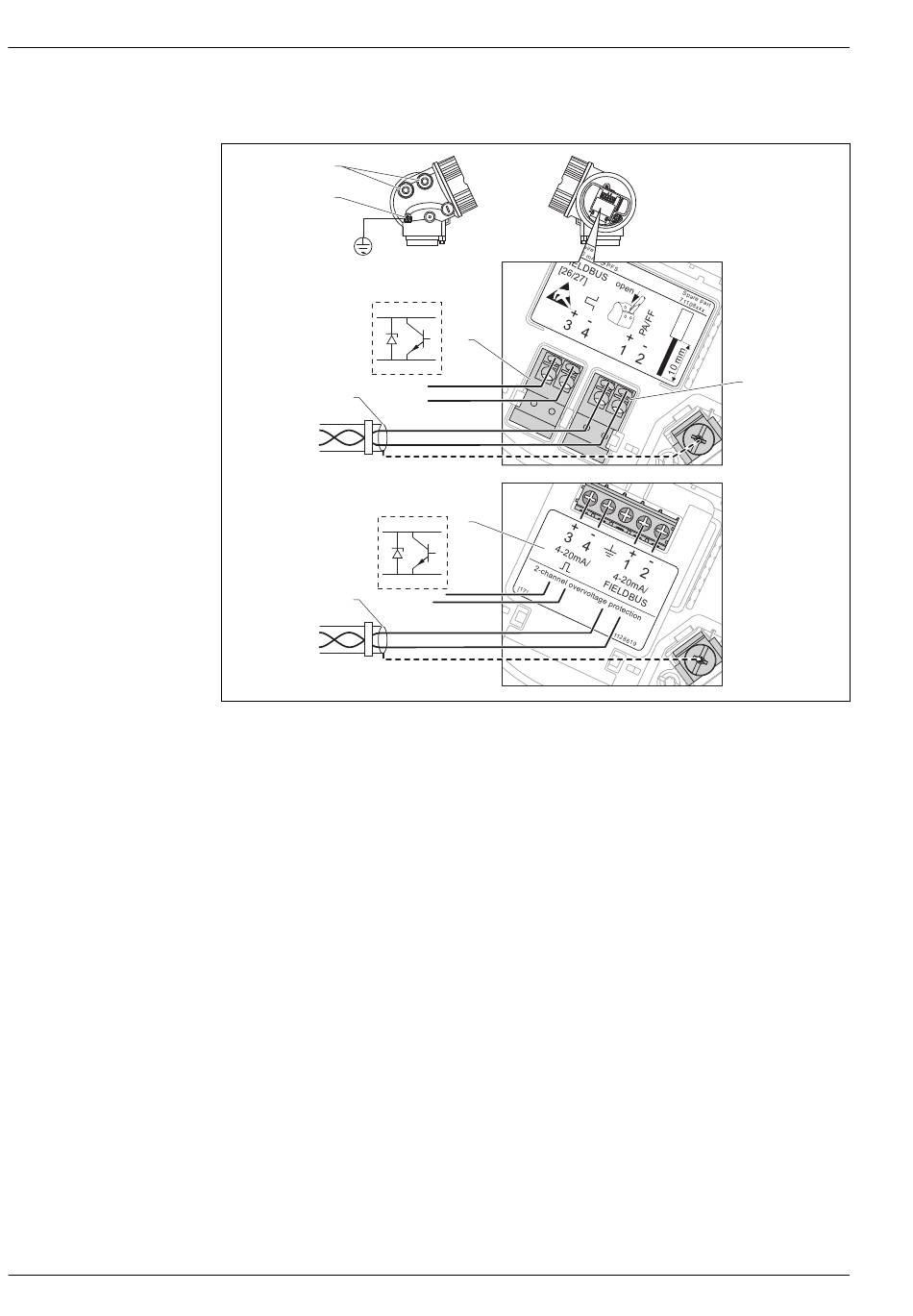

 6 Occupation des bornes PROFIBUS PA / FOUNDATION Fieldbus
A Sans protection intégrée contre les surtensions
B Avec protection intégrée contre les surtensions
1 Blindage de câble : respecter la spécification de câble (→  22)
2 Bornes de raccordement sortie tout ou rien (collecteur ouvert)
3 Bornes de raccordement PROFIBUS PA / FOUNDATION Fieldbus
4 Borne de raccordement pour câble d' é quipotentialité
5 Entrées de câble
6 Module de protection contre les surtensions
A
2
B
6
Levelflex FMP56, FMP57
3
A0011341
