Endress+Hauser Levelflex FMP56 Information Technique page 18

18
4 fils : 4-20mA HART (10,4...48 V
13
12
11
10
³ 250 W
1 2 3

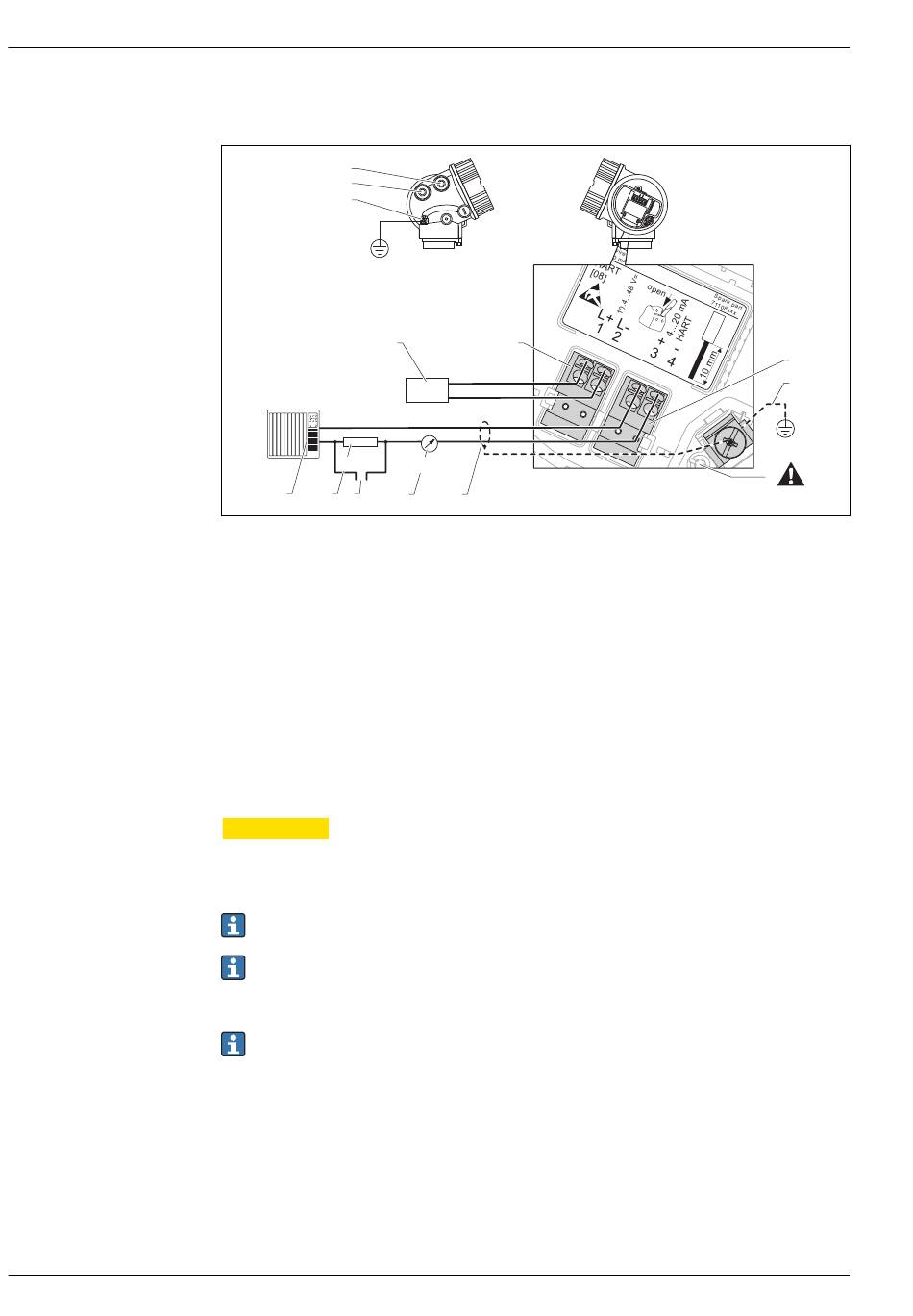

 4 Occupation des bornes 4 fils ; 4-20mA HART (10,4 ... 48 VDC)
1 Unité d' e xploitation, par ex. API
2 Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale (→  24)
3 Port pour Commubox FXA195 ou FieldXpert SFX100 (via modem Bluetooth VIATOR)
4 Afficheur analogique : respecter la charge maximale (→  24)
5 Câble de signal, si nécessaire avec blindage, respecter les spécifications de câble (→  22)
6 Raccordement du fil de terre ; ne pas déconnecter !
7 Fil de terre, respecter les spécifications de câble (→  22)
8 Bornes de raccordement 4-20mA HART (actif)
9 Bornes de raccordement alimentation
10 Tension d' a limentation : Respecter la tension aux bornes (→  22), respecter les spécifications de câble
(→  22)
11 Borne de raccordement pour câble d' é quipotentialité
12 Entrée de câble pour câble de signal
13 Entrée de câble pour alimentation
ATTENTION
Pour assurer la sécurité électrique :
‣
Ne pas déconnecter le raccordement du fil de terre (7).
‣
Avant de débrancher le fil de terre (8), débrancher l' a ppareil de l' a limentation.
Avant de raccorder l' a limentation, raccorder le fil de terre à la borne de terre interne (8). Si
nécessaire, raccorder la ligne d' é quipotentialité à la borne de terre externe (12).
Pour assurer la compatibilité électromagnétique (CEM) : Ne pas relier l' a ppareil à la terre
exclusivement par le fil de terre du câble d' a limentation. Au lieu de cela, la mise à la terre
fonctionnelle doit se faire également via le raccord process (bride ou raccord fileté) ou via la
borne de terre externe.
Il faut installer un interrupteur secteur facilement accessible à proximité de l' a ppareil. Le
commutateur doit être marqué comme sectionneur pour l' a ppareil (IEC/EN61010).
)
DC
A
9
+
-
4...20 mA
4 5
Levelflex FMP56, FMP57
8
7
6
A0011340
