3.4.7 Déplacement latéral pour le balayage libre
Respecter les consignes de sécurité du chapitre
3.3.
En balayage libre, effectuer un déplacement latéral vers
la banquette (angle de balayage / produit balayé vers la
droite ou vers la gauche).

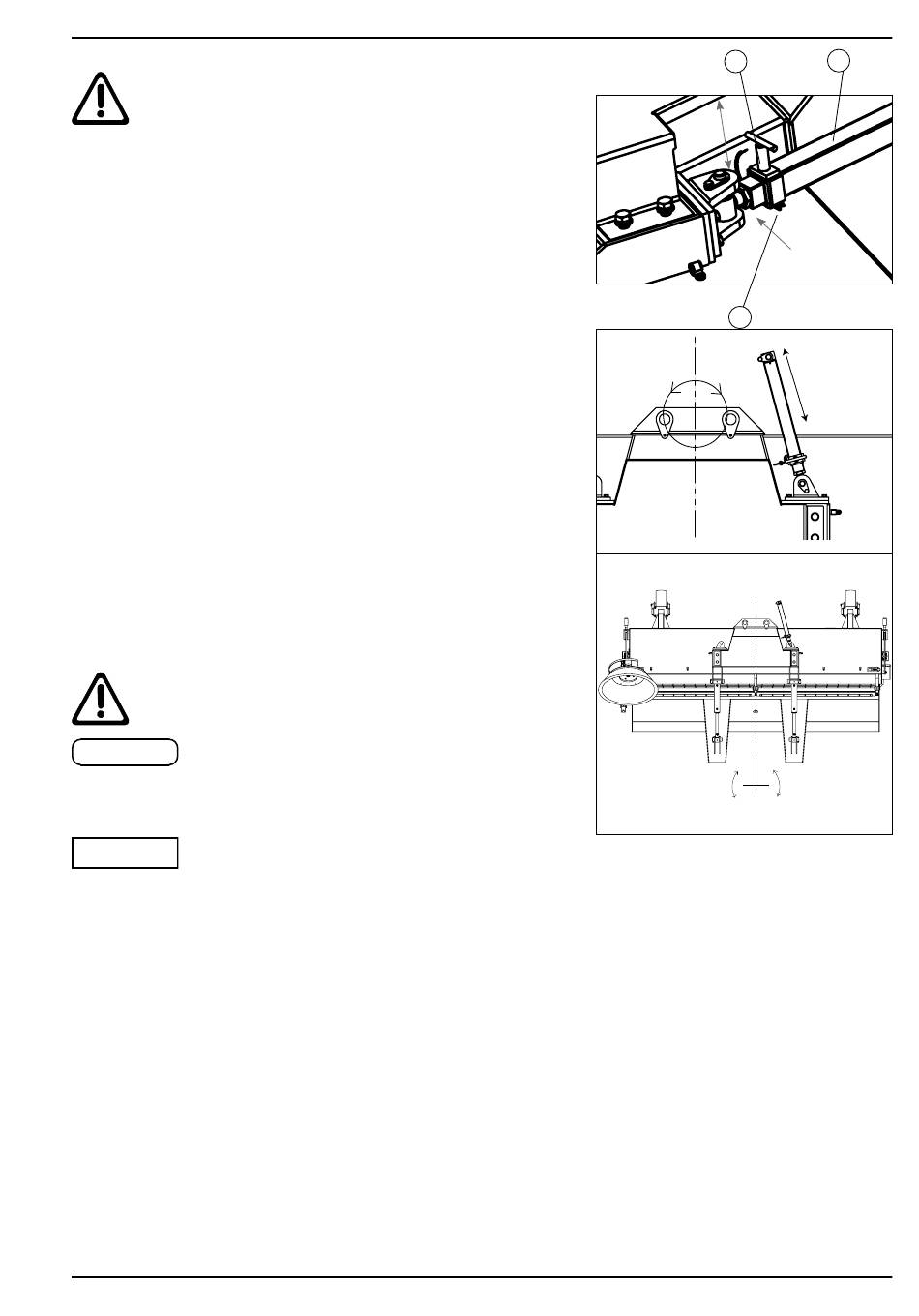

Déplacement latéral mécanique
Le déplacement latéral est réglé à l'aide de la barre
d'ajustement (1) au niveau du pivot de la balayeuse.
• Soulever légèrement la machine.
• Arrêter le moteur et enlever la clé de contact.
• Protéger le véhicule porteur contre toute mise en
marche imprévue.
• Ôter la goupille à ressort (2) puis retirer la barre de
verrouillage (3). Pour obtenir l'angle de balayage
souhaité, tourner la machine au niveau du pivot.
• Une fois l'angle de balayage réglé, pousser la barre de
verrouillage (3) dans le trou prévu et la bloquer avec la
goupille à ressort (2).
Protection contre les surcharges
Respecter les consignes de sécurité du chapitre
3.3.
La barre d'ajustement (1) est bloquée via
REMARQUE
la barre de verrouillage (3) pour assurer la
protection contre les surcharges lors d'un
heurt contre un obstacle.
Lorsque vous devez remplacer la barre de
ATTENTION
verrouillage, utilisez uniquement les pièces
de rechange mises à disposition par la
société Tuchel Maschinenbau GmbH.
Déplacement latéral hydraulique
Le déplacement latéral est réglé à l'aide des deux
cylindres hydrauliques entre la console pivotante et le
châssis de la balayeuse.
• Soulever légèrement la machine.
• Actionner le levier de commande pour le second circuit
de commande à double effet. La balayeuse pivote vers
la droite ou la gauche.
Balayeuse Gigant
1
3
2
27
