3-96
Variateur ECODRIVE03 DKC
DKC 02.3-***-7-FW – Interface SERCOS
Raccordement
de l'interface SERCOS :
Vue de l'interface de communication avec le système de
commande
ERROR
H20
3
2
1
S20

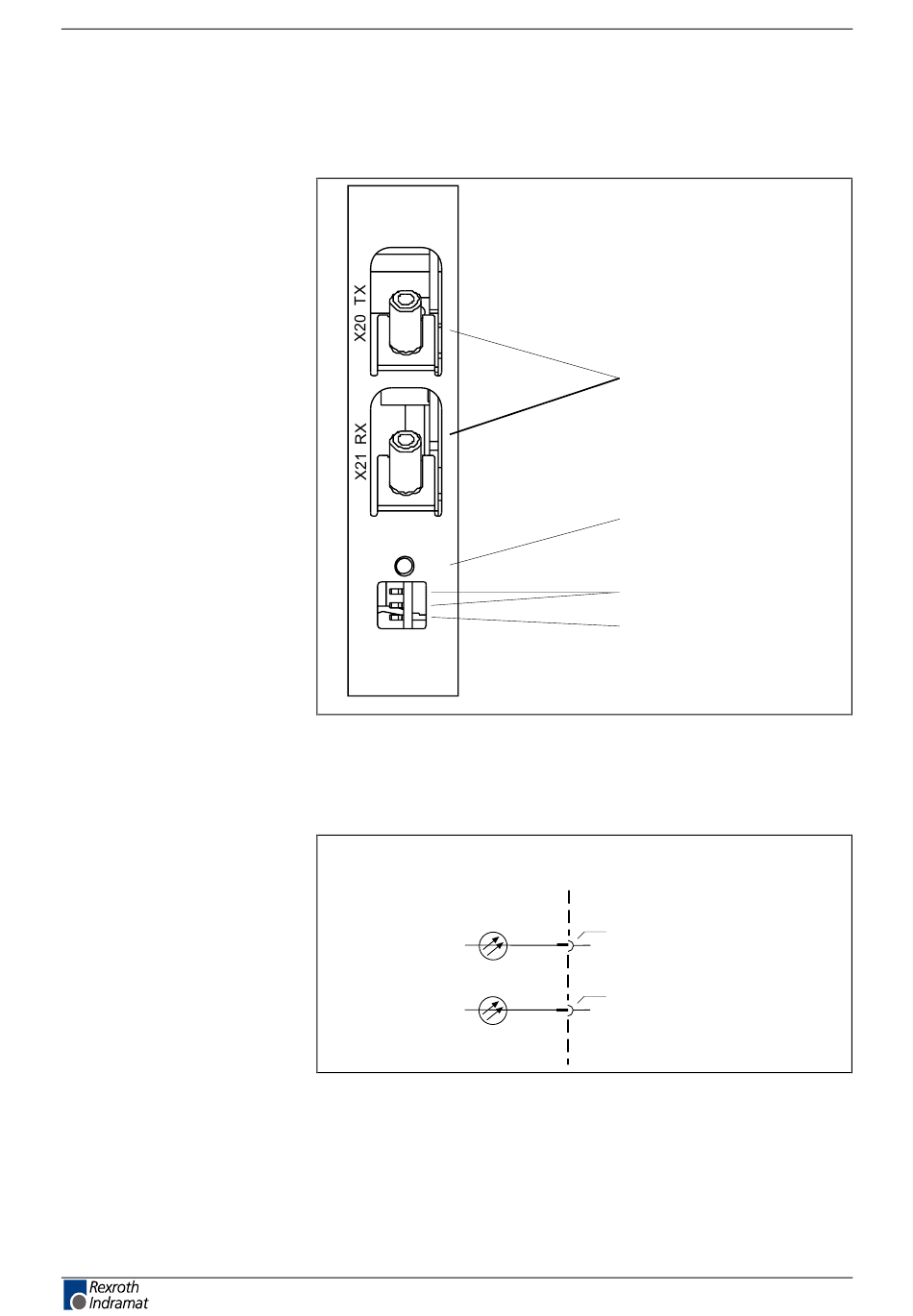

Fig. 3-181 : Vue de l'interface de communication avec le système de commande
Schéma de raccordement de l'interface SERCOS
Câble à
fibres optiques
Câble à
fibres optiques
Fig. 3-182 : Affectation des raccordements Entrée / Sortie du DKC02.3
Variateurs ECODRIVE03
Raccordement des fibres
optiques de l'anneau
SERCOS
LED de distorsion de la
transmission SERCOS
Commutateur pour régler
la puissance d'émission
Commutateur pour régler
le débit
Interface SERCOS
DKC02.3
X20
Emetteur optique
X21
Récepteur optique
DOK-ECODR3-DKC**.3****-PR03-FR-P
FA5031F1_1.FH7
AP5049F1.FH7
