ECODRIVE03 Module de freinage additionnel BZM01.3
Message d'Alarme :
Raccordement
de l'entrée « Raz défaut »:
Schéma équivalent de l'entrée
« Raz défaut »::
Entrée « Raz défaut »:
Raz défaut :
Le signal passe sur "High"
•
en cas de dépassement du seuil d'alarme de la capacité maximale de
freinage (pré-réglé en interne),
•
en cas de dépassement du seuil d'alarme de température maximale
de la résistance (pré-réglé en interne).
Le fonctionnement peut continuer jusqu'au seuil de mise hors tension.
Toutefois, dans ce cas, le contact prêt à fonctionner s'ouvre.
La sortie passe sur "Low"
Prêt :
•
en cas de défaut,
•
en l'absence de tension de commande.
Entrée « Raz défaut »
L'entrée Raz défaut (Clear error) sert à la remise à zéro de la mémoire
d'erreurs intégrée dans le module.
Supprimer erreur
0V
ext

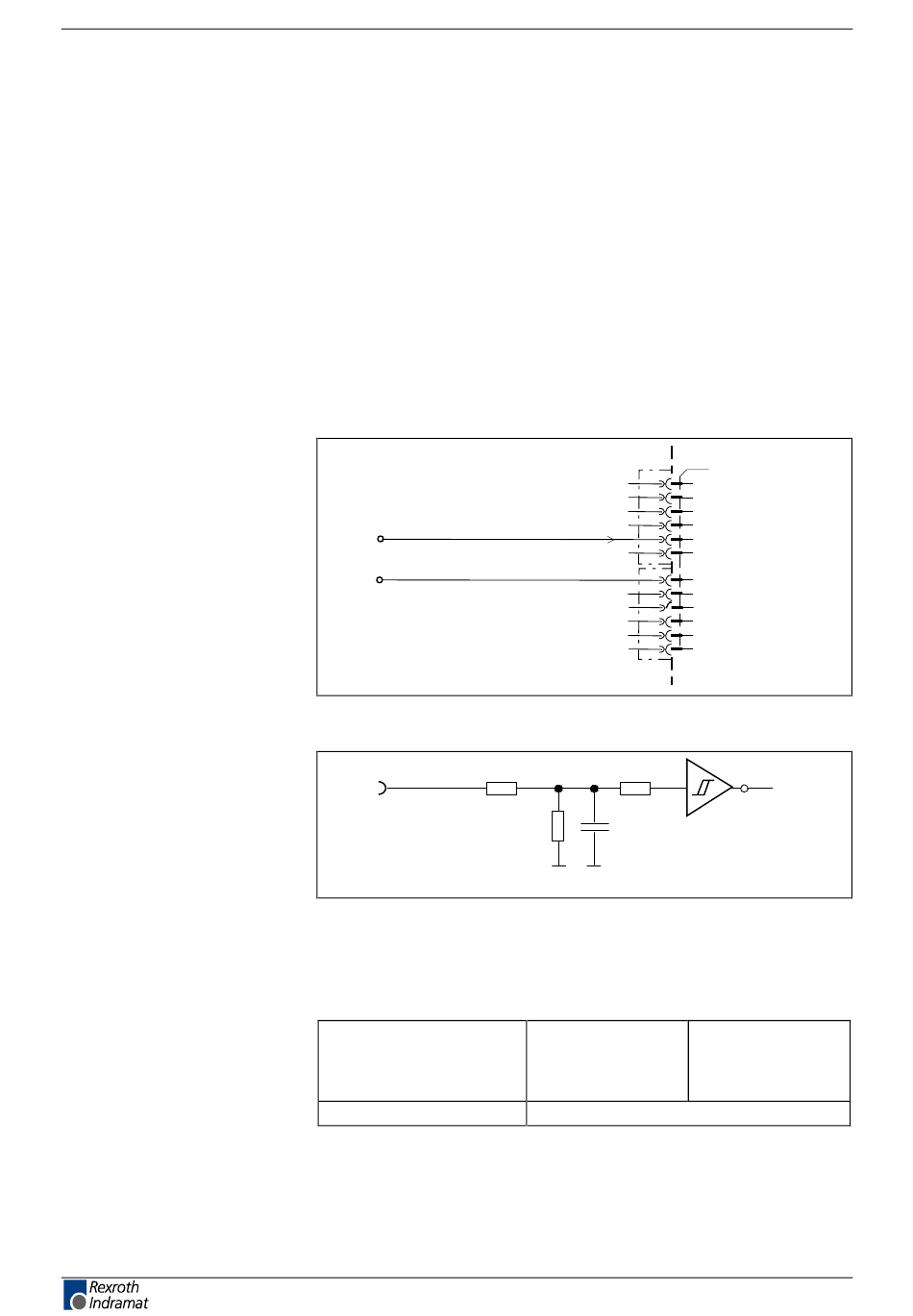

Fig. 4-32 : Entrée Raz défaut
I
n
R1:
10k
R2:
3k3
R3:
10k
C1:
10nF
Fig. 4-33 : Excitation des entrées
Tension d'entrée :
High
Low
Résistance d'entrée
Fig. 4-34 : Entrées
Un front de montée sur l'entrée "Raz défaut" permet de supprimer toutes
les erreurs dans la mémoire.
Variateurs ECODRIVE03
1
2
3
4
5
6
7
8
9
10
11
12
R1
R3
R2
C1
Mini
16 V
-0,5 V
env. 13,3 kOhm
DOK-ECODR3-DKC**.3****-PR03-FR-P
X2
FehlerLöschen
0V
AP5310F1.FH7
Ap5183f1.fh7
maxi
30 V
3 V
