2.10.1 Connexion d'interphones, dispositifs d'ouverture de porte, capteurs externes et relais externes

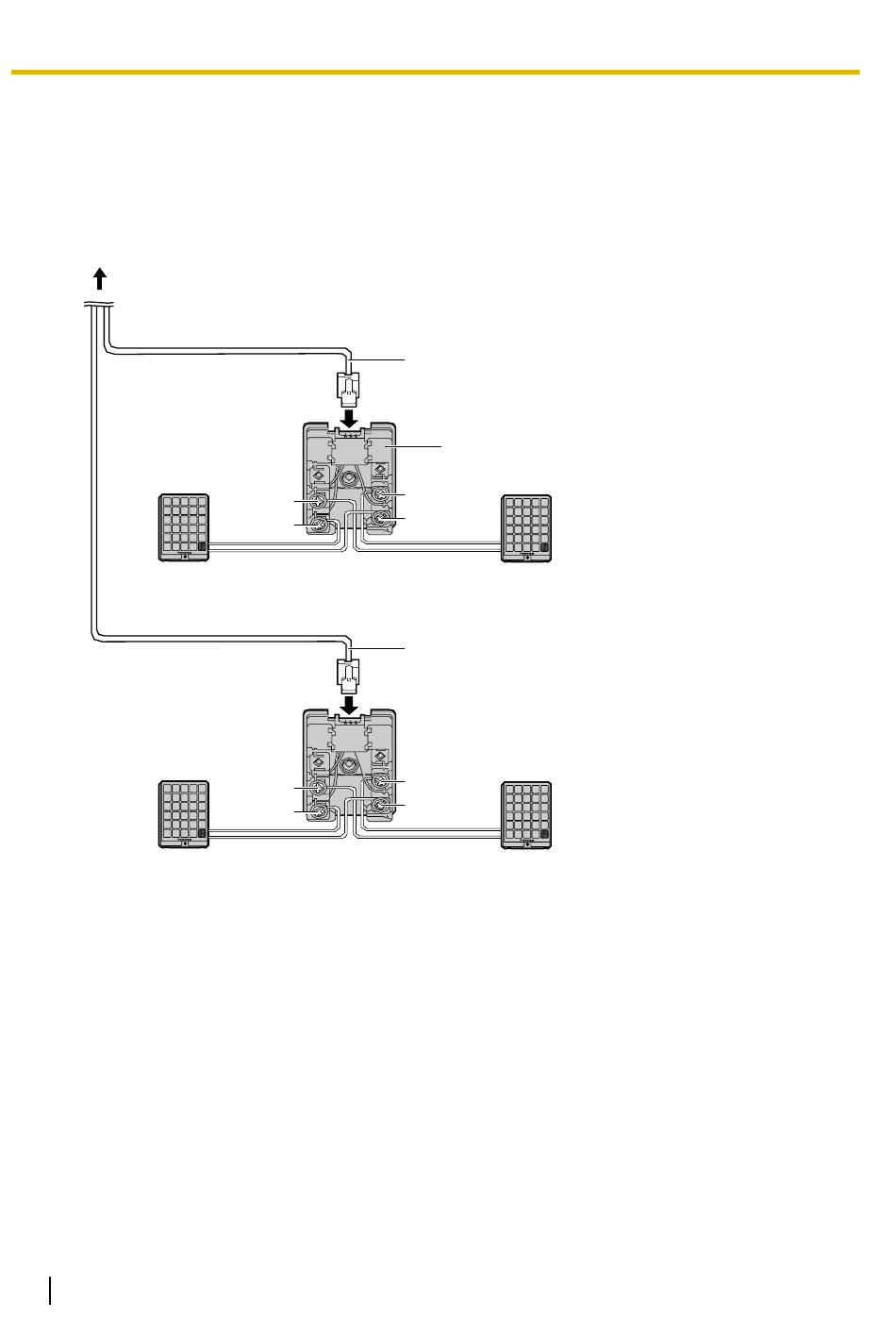

Connexion des interphones à la carte DPH4 avec des connecteurs RJ11
1.
Connectez la prise terminale à la carte DPH4 en utilisant les cordons de ligne téléphonique inclus avec la
carte. Reportez-vous à "2.5.1 Carte DPH4 (KX-TDA3161)" sur l'attribution des broches.
2.
Connectez le fils des interphones 1 et 3 aux vis rouge et verte dans la prise terminale.
3.
Connectez le fils des interphones 2 et 4 aux vis jaune et noire dans la prise terminale.
Vers carte DPH4
Interphone 3
Interphone 1
224 Manuel Installateur
Jaune
Rouge
Jaune
Rouge
Cordon de ligne téléphonique
Boîte à bornes
(inclus avec la carte )
Noir
Vert
Interphone 4
Cordon de ligne téléphonique
Noir
Vert
Interphone 2
