Montage Des Fixations Des Sangles Du Réservoir De Rinçage Et Du Support Du Pistolet-Pulvérisateur - Toro Multi-Pro 1750 Manuel De L'utilisateur

1. Réservoir d'eau fraîche
2. Support de montage
3. Déposez le réservoir de la machine
Remarque: Conservez le réservoir d'eau fraîche et
les boulons à embase pour la repose, comme expliqué
sous Montage du réservoir d'eau fraîche (page
Montage des fixations des sangles du
réservoir de rinçage et du support du
pistolet-pulvérisateur

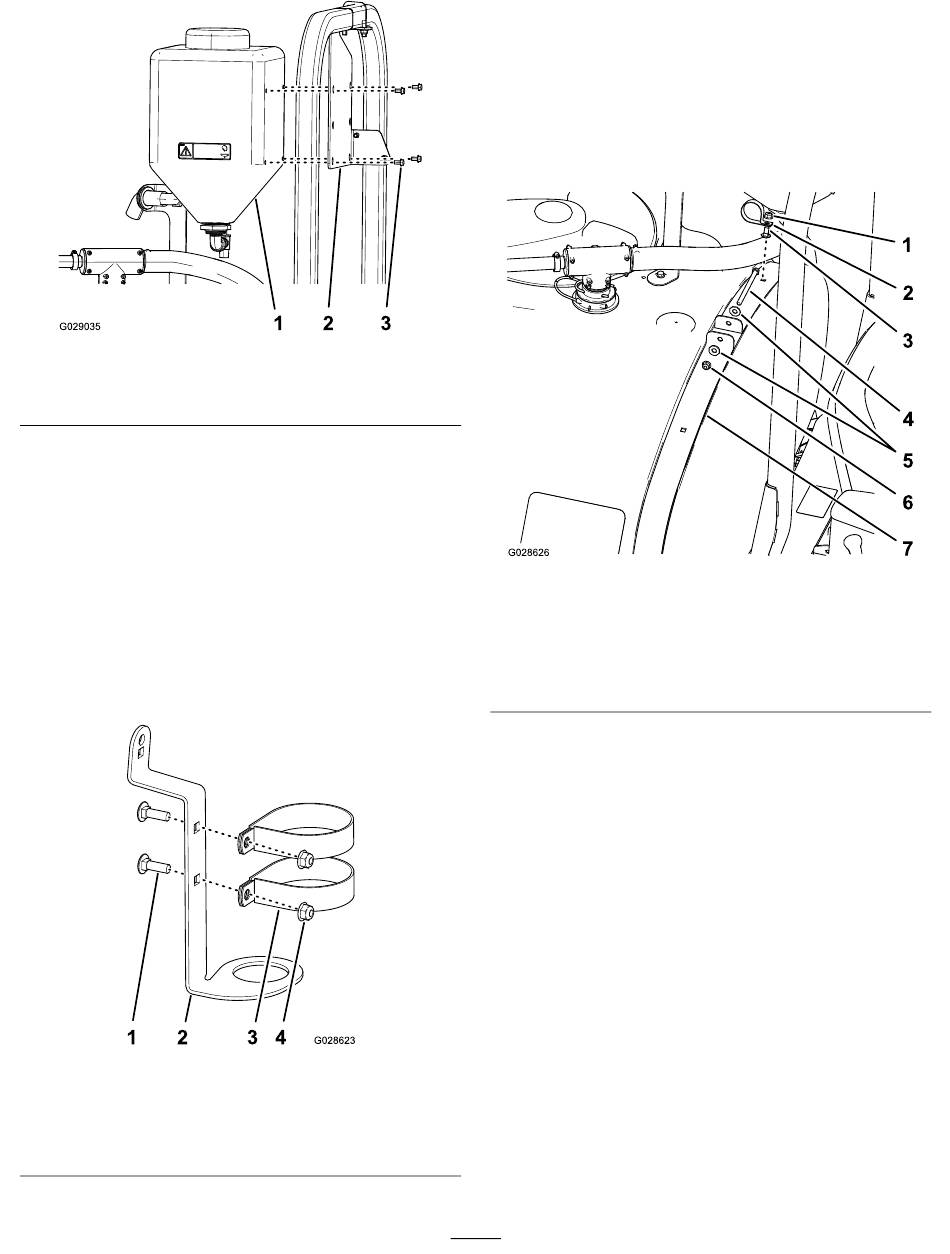

1. Fixez les 2 colliers au support du pistolet pulvérisateur
(Figure 4) à l'aide de 2 boulons de carrosserie (5/16 x
1 po) et de 2 contre-écrous à embase (5/16 po).
1. Boulon de carrosserie
(5/16 x 1 po)
2. Support de pistolet
pulvérisateur
Figure 3
3. Boulons à embase
(Figure 3).
Figure 4
3. Collier
4. Contre-écrou à embase
(5/16 po)
2. Retirez et conservez le boulon (3/8 x 5 po), les
rondelles et le contre-écrou à embase qui fixent les
sangles avant du réservoir au sommet du réservoir
(Figure
Remarque: Conservez le boulon (3/8 x 5 po),
les rondelles et le contre-écrou à embase, mais
débarrassez-vous du boulon de carrosserie court et du
contre-écrou qui maintiennent en place le collier en R.
11).
1. Contre-écrou
2. Collier en R
3. Boulon de carrosserie
(court)
4. Boulon (3/8 x 5 po)
3. Insérez un boulon de carrosserie (3/8 x 1 po) dans les
trous intérieurs supérieurs de la sangle avant gauche du
réservoir
Remarque: Vissez légèrement les contre-écrous à
embase (3/8 po) sur le boulon de carrosserie.
7
5).
Figure 5
5. Rondelle
6. Contre-écrou à embase
7. Sangle avant droite du
réservoir
(Figure 6).
