Montage du raccord en T
supérieur
Pièces nécessaires pour cette opération:
1 Flexible d'entrée (2,5 x 66 cm)
2
Collier
2 Raccord à emboîtement à 90°
4 Grand joint torique
1 Raccord en T (supérieur)
3
Étrier de retenue
1 Raccord réducteur
1 Petit joint torique
1 Flexible de transfert de 1,9 x 61 cm (3/4 x 24 po)
1 Raccord à emboîtement
Débranchement du flexible d'entrée
1. Retirez le collier à bride, le joint, le raccord coudé à
bride et le flexible d'entrée de la tête du filtre sous
pression ( A de Figure
Remarque: Conservez le joint et le collier à bride
pour la pose.
35).
1. Flexible d'entrée
2. Raccord coudé à bride
(machine)
3. Collier à bride
4. Joint
2. Retirez l'étrier qui fixe le raccord à emboîtement droit
du flexible d'entrée sur le raccord en T inférieur du
système de pulvérisation et déposez le flexible d'entrée
de la machine (B de
Remarque: Conservez l'étrier en vue de la repose
(voir Montage du raccord en T supérieur et du flexible
d'entrée (page 21)).
3. Déposez le raccord coudé à bride et le collier du
flexible d'entrée
Remarque: Conservez le raccord coudé à bride et le
collier de flexible ; mettez au rebut le flexible d'entrée
et le raccord droit cannelé.
19

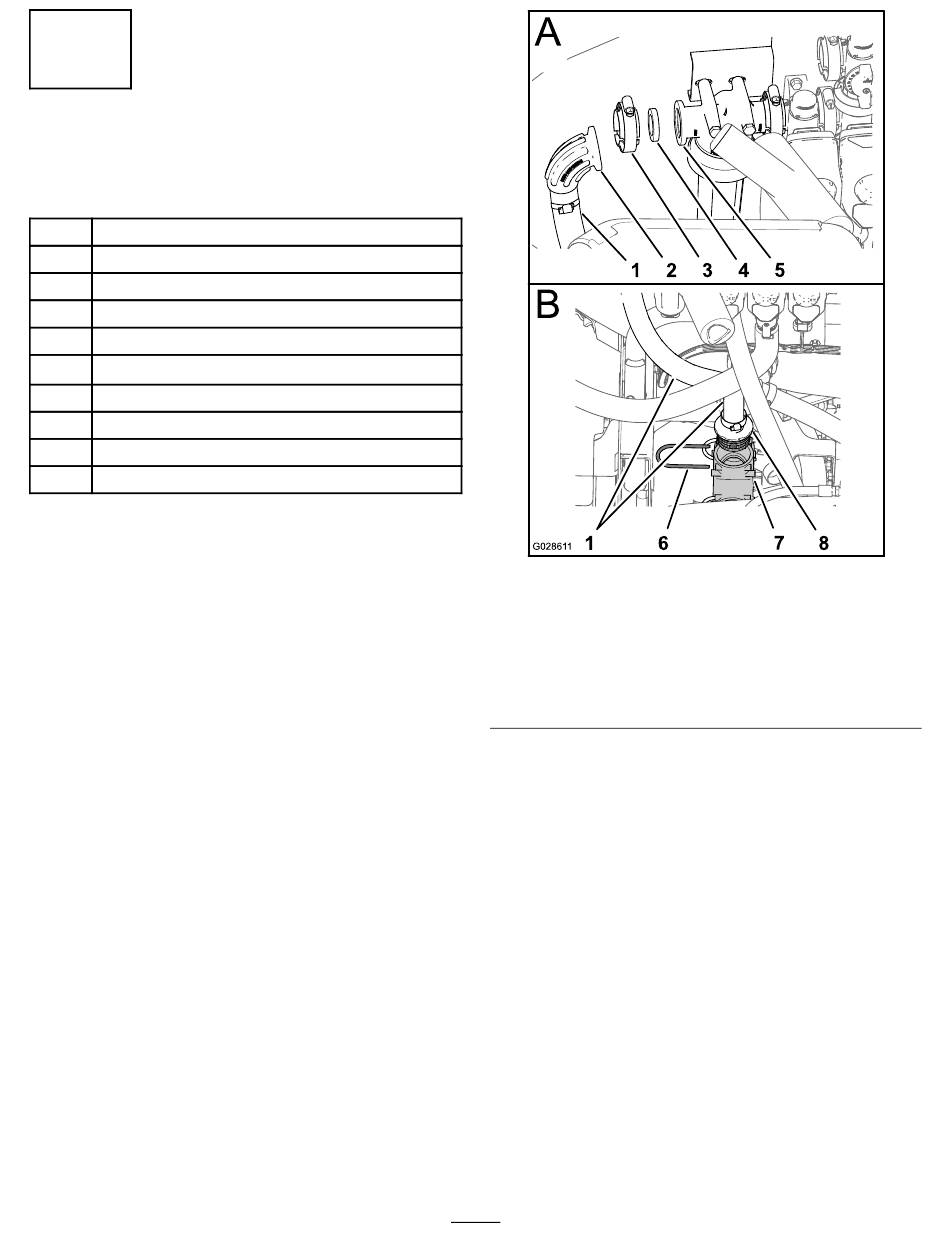

Figure 35
5. Tête de filtre sous pression
6. Étrier de retenue
7. Raccord en T inférieur
8. Raccord à emboîtement
droit (flexible d'entrée)
Figure 35)
(Figure 35).
