GÉNÉRALITÉS

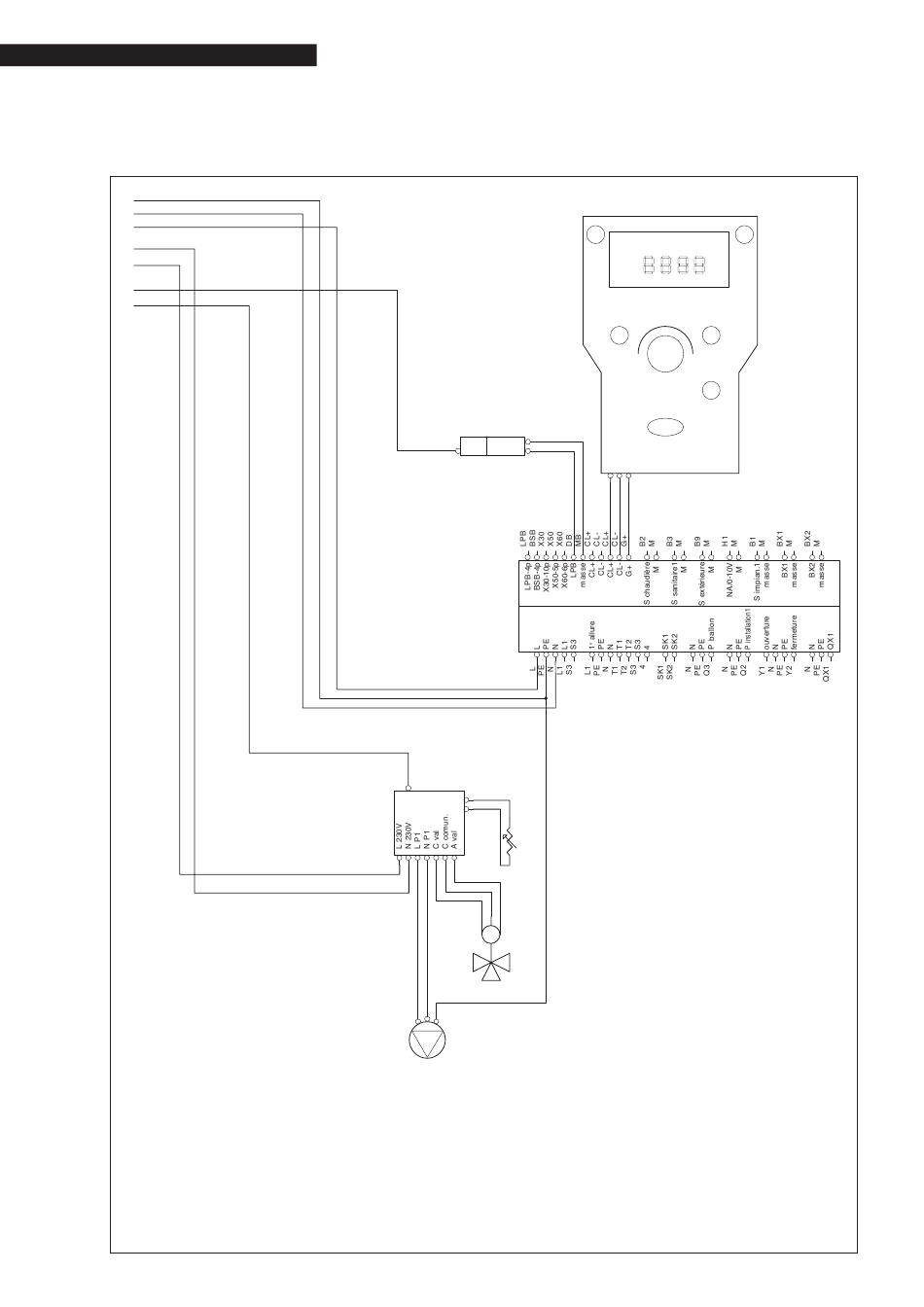

Schéma pour le raccordement de composants supplémentaires disponibles comme accessoires
A
B
C
D
E
F
G
SCH3
Carte RVS (**)
SCH4
Carte unité d'ambiance
SCH5
Carte d'interface zone mélangée
PI1
Pompe installation zone mélangée supplémentaire
VM1
Vanne mélangeuse zone supplémentaire
SI1
Sonde départ zone mélangée supplémentaire
(**) Pour les raccordements à l'unité RVS, se référer aux instructions spécifiques fournies avec la carte
adoptée.
CARTE D'INTERFACE
de communication
MB-LPB
LMU
DB-LPB
SCH3
SCH5
NTC/10K
NTC 10K
SI1
VM1
PI1
16
SCH4
