8.3

Fonctionnement avec alimentation en fluide de service

Voir Fig. 9, p. 29. et Fig. 10, p. 29, ainsi que Fig. 11, p. 30 et Fig. 12, p. 30.
Procéder ici comme suit :
Méthode A :
1) Régler la pression d'alimentation du fluide
de service (Fig. 9, p. 29) :
 Régler la pression d'alimentation p
conduite d'alimentation de fluide de service
(pos. A) à env. 1 bar de plus que la pres-
sion d'aspiration p
B
ration (pos. B).
2) Démarrage de l'unité pompe-moteur :
Quand le fonctionnement n'est pas automati-
que (Fig. 11, p. 30) :
 Ouvrir le robinet d'arrêt (pos. 4) à la main.
Le fluide de service est injecté.
 Mettre l'unité pompe-moteur en marche.
Quand le fonctionnement est automatique
(Fig. 12, p. 30) :
 Mettre l'unité pompe-moteur en marche.
 L'électrovanne (pos. 4) s'ouvre et le fluide
de service est injecté.
p = p + 1 bar
A B
p = p + 14.5 psi
A B

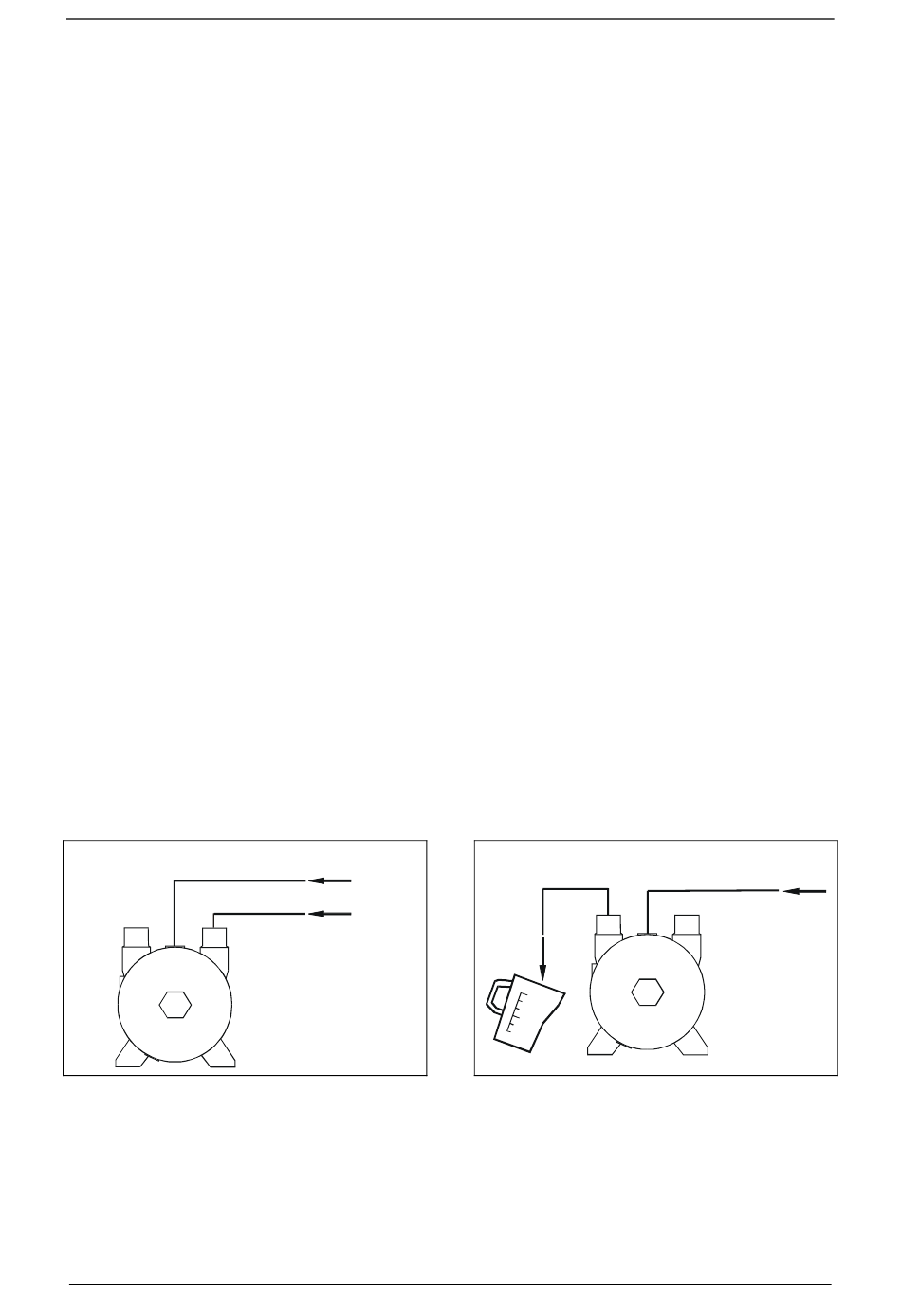

Fig. 9 : Réglage du débit du fluide de service :
réglage de la pression d'alimentation
A Conduite d'alimentation fluide de service
B Conduite d'aspiration
© Gardner Denver Deutschland GmbH
dans la
A
dans la conduite d'aspi-
A
B
Méthode B :
1) Démarrage de l'unité pompe-moteur :
Quand le fonctionnement n'est pas automati-
que (Fig. 11, p. 30) :
 Ouvrir le robinet d'arrêt (pos. 4) à la main.
Le fluide de service est injecté.
 Mettre l'unité pompe-moteur en marche.
Quand le fonctionnement est automatique
(Fig. 12, p. 30) :
 Mettre l'unité pompe-moteur en marche.
 L'électrovanne (pos. 4) s'ouvre et le fluide
de service est injecté.
2) Contrôle du débit du liquide de service :
 avec le débitmètre (Fig. 11, p. 30 et Fig. 12,
p. 30, pos. 2)
OU
 en mesurant le débit de fluide de service
s'échappant de la tubulure de refoulement
par unité de temps avec un verre gradué
(Fig. 10, p. 29)
3) Réglage / correction du débit du fluide de
service :
 au moyen d'un robinet de réglage (Fig. 11,
p. 30 et Fig. 12, p. 30, pos. 3)
 Débit assigné du fluide de service
Valeurs nominales voir chapitre 4.3,
« Conditions d'utilisation », section « Débit
assigné du fluide de service », p. 16.
B
Fig. 10 : Réglage du débit du fluide de service :
mesure du débit avec un verre gradué
A Conduite d'alimentation fluide de service
B Evacuation du fluide de service
29 / 64
Mise en service
A
610.48060.50.000
