Betriebsanleitung
Wälzkolben-Vakuumpumpen

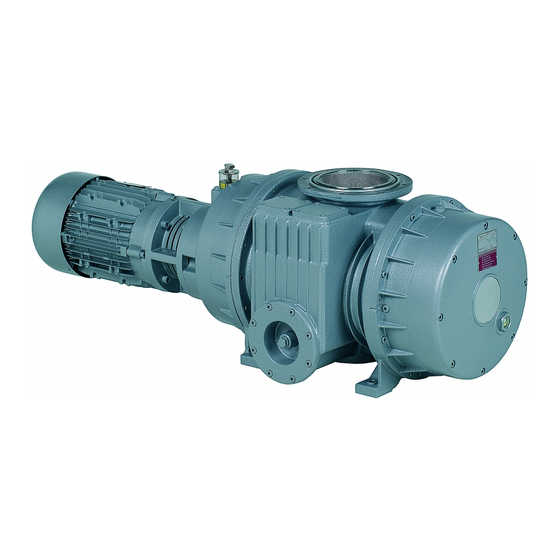

Ausführungen
Diese Betriebsanleitung gilt für folgende
berührungsfrei laufende Wälzkolben-Va-
kuumpumpen: VWP 500, VWP 1000 und
VWP 1500
Das Saugvermögen bei freier Ansaugung
beträgt 485, 1072 und 1580 m
50 Hz. Die Abhängigkeit des max.
Kompressionsverhältnis vom Vorvakuum
zeigt das Datenblatt D 200.

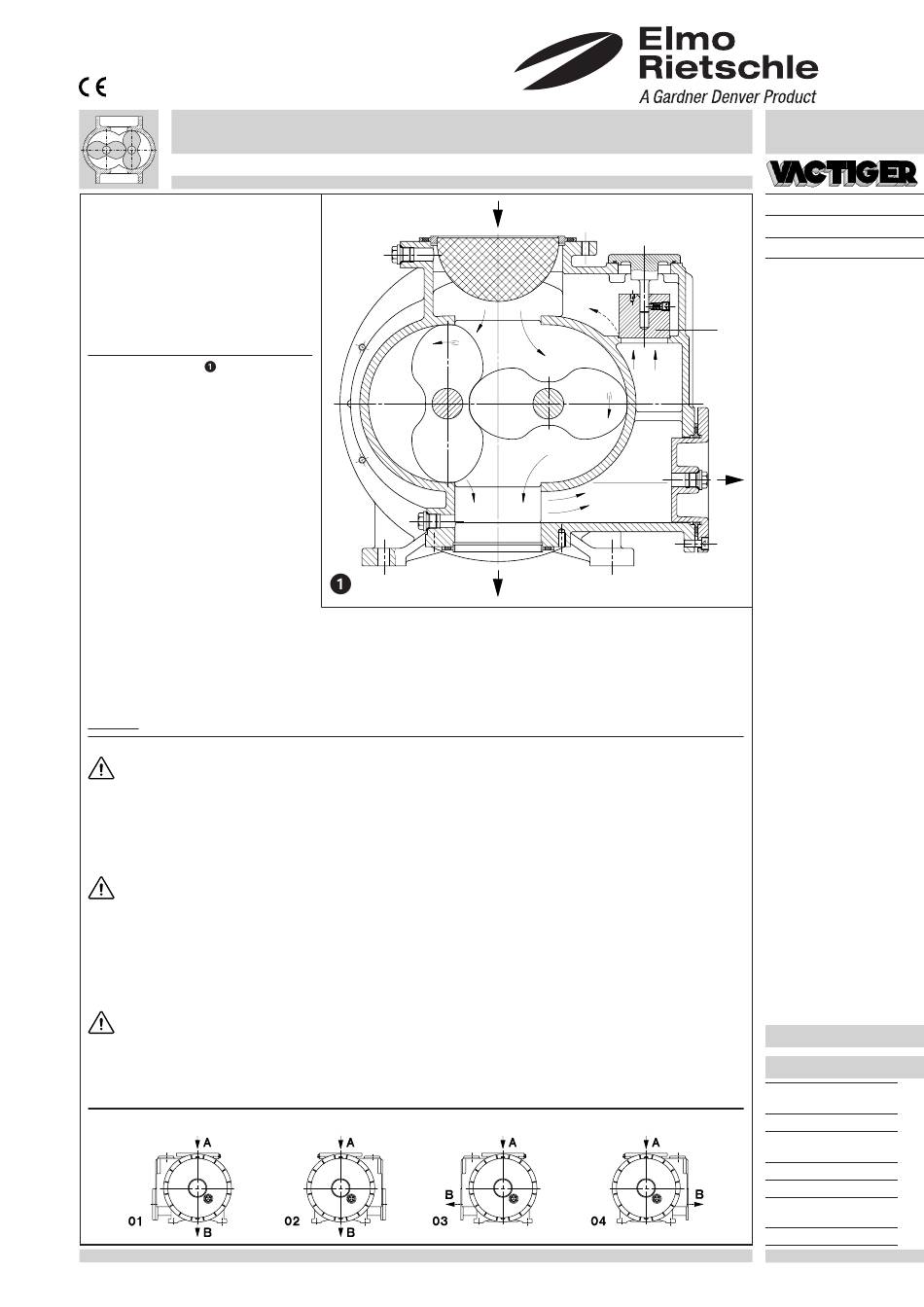

Beschreibung (Bild )
Wälzkolbenpumpen sind zweiwellige Dreh-
kolbenpumpen, bei denen sich zwei sym-
metrisch gestaltete Wälzkolben gegen-
einander abwälzen. Die sich gegenläufig
drehenden Kolben werden durch ein Zahn-
radpaar synchronisiert.
Der Förderraum von Wälzkolbenpumpen
ist frei von Dicht- und Schmiermitteln. Die
Zahnräder des Synchrongetriebes und
die Lager der Kolbenwellen werden mit
Öl geschmiert. Zahnräder und Lager be-
finden sich in zwei Seitenräumen im Ge-
häuse, die auch den Ölvorrat enthalten.
Diese beiden Seitenräume sind durch
Kolbenring-Dichtungen vom Förderraum
getrennt. In beiden Lagerräumen sorgen
geeignete Ölförder-Einrichtungen dafür, daß die Lager und Zahnräder bei allen zulässigen Drehzahlen ausreichend mit
Öl versorgt werden.
Ein im Gehäuse angebrachtes Überströmventil (C) ermöglicht das Einschalten der Wälzkolbenpumpe zusammen mit der
Vorpumpe. Damit wird beim Starten eine Überlastung des Antriebsmotors, durch zu hohe Druckdifferenz, vermieden.
Die VWP hat saugseitig ein Schutzsieb. Hochvakuumanschluß (A) und Vorvakuumanschluß (B) besitzen Flansche
nach DIN 28 404.
Der Antrieb der Pumpen erfolgt durch angeflanschte Drehstrom-Normmotoren über eine Kupplung.
Zubehör: Bei Bedarf Schlauchanschlußflansch, Flüssigkeitsabscheider und Motorschutzschalter.
Verwendung
Die Wälzkolbenpumpen VWP sind für den Einsatz im gewerblichen Bereich geeignet, d.h. die Schutzein-
richtungen entsprechen EN DIN 294 Tabelle 4 für Personen ab 14 Jahren.
Die Wälzkolbenpumpen VWP werden vorzugsweise zum Abpumpen von Gasen und Dämpfen im Grob- und Feinva-
kuumbereich eingesetzt.
Sie sind weitgehend unempfindlich gegenüber Wasserdampf und einer Vielzahl korrosiver Dämpfe. Wegen der
Förderrichtung von oben nach unten können sich mitgerissene Verunreinigungen, wie Staub und Flüssigkeiten auch
nach dem Stillsetzen nicht im Förderraum ablagern.
Zum Erreichen des für die Wälzkolbenpumpe erforderlichen Vorvakuums wird eine entsprechende Vorpumpe benötigt.
Die Umgebungstemperatur und die Ansaugtemperatur muß zwischen 5 und 40° C liegen. Bei Temperaturen
außerhalb dieses Bereiches bitten wir um Rücksprache.
Flüssigkeiten und feste Stoffe dürfen nicht durch die Pumpe abgesaugt werden.
Förderung von explosiven Dämpfen und Gasen nur nach Rücksprache mit Rietschle.
Um das Eindringen aggressiver Medien in den Getriebe- und Lagerraum zu verhindern, kann das Labyrinth-Dichtsystem
mit Sperrgas überlagert werden (siehe Sperrgasanschluß (S)). Für weitere Informationen bitten wir um Rücksprache mit
Rietschle.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Spezielle Ausführungen
mit Ex-Schutz-Motor sind lieferbar.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Wälzkolbenpumpe zu einer
Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen anla-
genseits vorzusehen.
Die VWP kann in 4 verschiedenen Anschlußstellungen betrieben werden. Normal-Ausführung ist Stellung 01.
