Instruction de service

Pompes à vide
F
E
F
Séries
Cette instruction de service concerne les pompes à vide à palettes lubrifiées par injection volumétrique suivantes: VC
400 à VC 1300
Le débit nominal à la pression atmosphérique est de 400, 550, 700, 830, 1100 et 1280 m3/h à 50 Hz. Les courbes de
débit en fonction du taux de vide sont indiquées sur la fiche technique D 233.

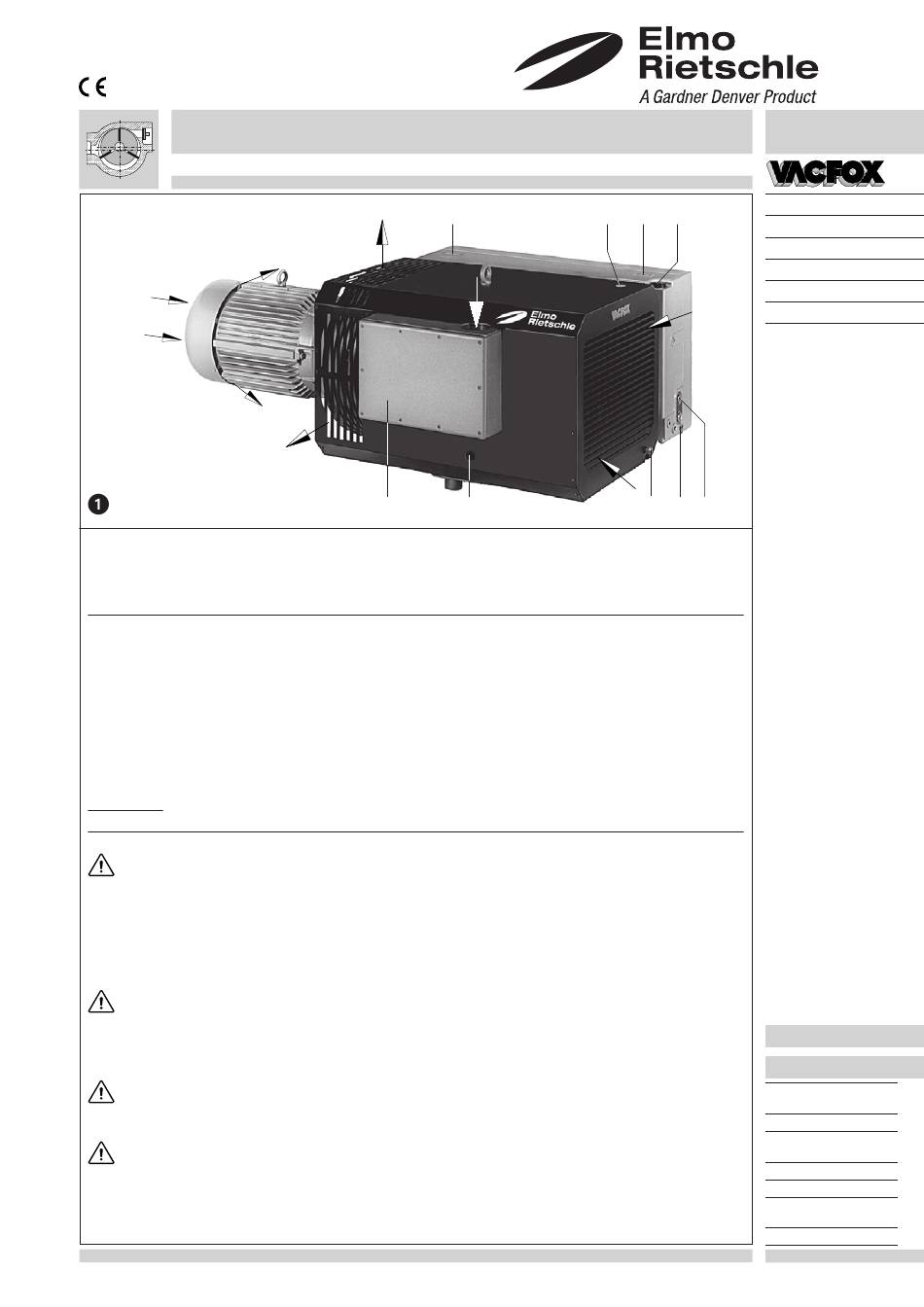

Description
Les VC 400 à VC 1300 sont équipées d'un filtre à cartouche micronique ou d'un filtre crépine à l'aspiration, et d'un
séparateur d'huile et de brouillard d'huile au refoulement pour la réintroduction de l'huile dans le circuit de lubrification.
La pompe à vide se trouve sous un capot insonorisant. Un ventilateur placé entre le corps de pompe et le moteur
garantit un refroidissement intensif. Le ventilateur se trouve derrière un carter de protection. L'air de refroidissement
traverse finalement un radiateur de refroidissement d'huile.
A l'arrêt de la pompe, un clapet anti-retour intégré évite à la fois une entrée d'air dans le réservoir vidé et une aspiration
d'huile dans la chambre de compression, ce qui provoquerait des à-coups d'huile lors du redémarrage.
En cas d'aspiration réduite de vapeur d'eau, un lest d'air (U) monté en série empêche sa condensation dans la pompe.
Pour des quantités plus importantes, la pompe peut être équipée d'un lest d'air agrandi.
Un moteur bridé normalisé, à courant triphasé, entraîne la pompe par l'intermédiaire d'un accouplement semi-élasti-
que.
Accessoires : s'il y a lieu, valve de réglage (ZRV), vacuomètre (ZVM), disjoncteur moteur (ZMS), démarreur progressif
(ZAD), indicateurs de colmatage des filtres et niveau d'huile.
Application
Les pompes VC ne peuvent être utilisées que dans une aire industrielle, c'est-à-dire répondant aux
protections prévues par DIN EN 294 tableau 4 pour les personnes au-delà de 14 ans.
Le vide limite [vide fin 0.5 mbar (abs.) ou vide grossier 10 mbar (abs.)] peut être réglé par l'utilisateur (voir plot d'ajus-
tage (X)).
Les appareils sont conçus pour la mise sous vide de réservoirs étanches ou pour travailler en continu dans les plages
de vide ci-dessous:
Vide fin ➝ 0,5 à 100 mbar (abs.) • Vide grossier ➝ 10 à 500 mbar (abs.)
En cas d'utilisation en continu en dehors de cette plage, il y a un risque de perte d'huile par le refoulement. Lors de la
mise sous vide de systèmes fermés, le volume à vider ne doit pas être supérieur à 2 % max. du débit nominal de la pompe.
L'air aspiré peut contenir de la vapeur d'eau mais pas d'eau ou d'autres liquides. Des vapeurs, des gaz
corrosifs ou inflammables ne peuvent pas être aspirés.
Pression de vapeur d'eau: voir la fiche info I 200.
En cas d'aspiration de gaz ou vapeurs inflammables ou agressifs avec exécutions spéciales, il faut se référer
à l'instruction de sécurité XF 2.
En cas d'aspiration d'oxygène, veuillez vous reporter à l'instruction de sécurité XF 3.
La température ambiante et d'aspiration doit se situer entre 5 et 40°C. En cas de températures en dehors
de cette fourchette, veuillez nous consulter.
Les exécutions standards ne doivent pas être utilisées dans des zones à risque d'explosion.
La pression de refoulement ne doit pas excéder + 0,1 bar.
Si lors de l'utilisation de la pompe, un arrêt involontaire ou une panne de celle-ci peut conduire à un
danger pour des personnes ou l'installation, il faut prendre les mesures de sécurité adéquates.
N
F
A
F
D
H M
1
E
X
VC
VC 400
H
VC 500
VC 700
VC 900
VC 1100
E
VC 1300
K K I
1
BF 233
1.2.2006
