Réparation
Dépose et remplacement de l'alternateur
REMARQUE : remplacez les coussinets de l'alternateur
après 2 000 heures de fonctionnement. Commandez le kit
24N706 de coussinets. Les pièces contenues dans le kit
sont marquées d'un symbole, par exemple (♦).
1. Consultez la section
Préparation du pistolet pour l'entretien, page
2. Retirez l'ensemble alimentation électrique/alternateur
et débranchez l'alternateur. Consultez la section
Dépose et remplacement de l'alimentation électrique,
page 59.
3. Mesurez la résistance entre les deux bornes
extérieures du connecteur à 3 câbles (PC) ; elle doit
être comprise entre 2 et 6 ohms. Si cette plage n'est
pas respectée, remplacez la bobine d'alternateur (15a).
4. Utilisez un tournevis plat pour extraire l'agrafe (15h) du
boîtier (15d). Retirez le chapeau (15f) à l'aide d'une
fine lame ou d'un tournevis.
5. Si cela est nécessaire, faites tourner le ventilateur
(15e) de sorte que ses pales ne se trouvent pas devant
les quatre languettes de coussinet (T) du boîtier (15d).

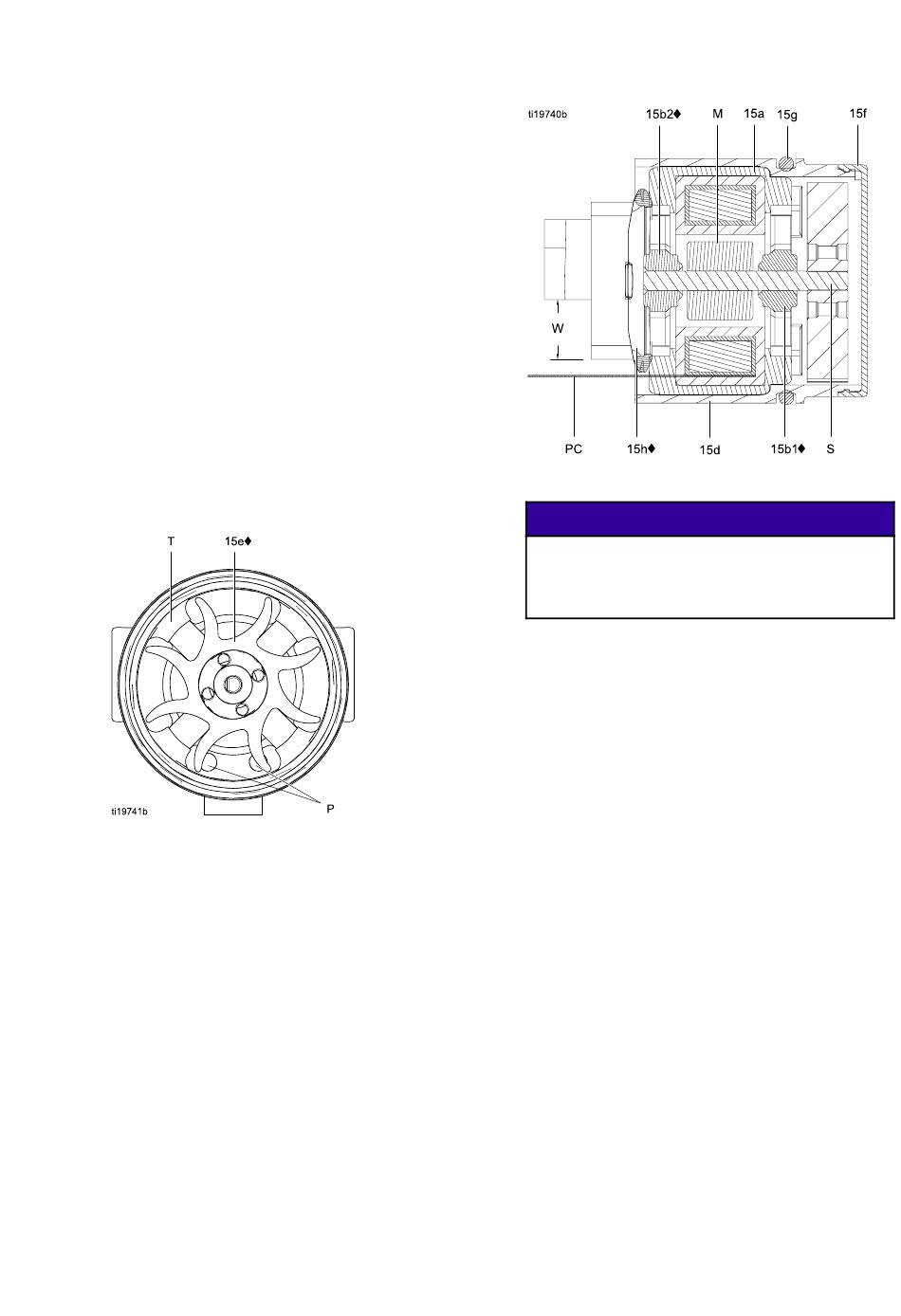

Figure 45 Orientation du ventilateur
6. Poussez le ventilateur et l'ensemble de bobine (15a)
vers l'extérieur par l'avant du boîtier (15d).
60
50.
7. Maintenez l'ensemble de bobine (15a) sur un établi en
8. Retirez le coussinet supérieur (15b2).
9. Retirez le coussinet inférieur (15b1).
10. Installez le nouveau coussinet inférieur (15b1♦) sur
11. Appuyez le nouveau coussinet supérieur (15b2♦) sur
Figure 46 Vue en coupe de l'alternateur
AVIS
Veillez à ne pas rayer ou endommager l'aimant (M)
ou l'axe (S). Veillez à ne pas pincer ou endommager
le connecteur à 3 câbles (PC) lors du démontage et
remontage des coussinets.
orientant l'extrémité du ventilateur vers l'avant. Retirez
le ventilateur (15e) de l'axe (S) à l'aide d'un tournevis
large.
la partie longue de l'axe (S). La partie la plus plate
du coussinet doit être orientée à l'opposé de l'aimant
(M). Installez dans la bobine (15a) de sorte que les
languettes de coussinet sont au niveau de la surface
de la bobine.
l'extrémité courte de l'axe de sorte que les languettes
de coussinet sont au niveau de la surface de la bobine
(15a). La partie la plus plate du coussinet doit être
orientée à l'opposé de la bobine.
