Boîtier isolé autre que Graco :
b.
comme indiqué dans le manuel du système
d'isolation et conformez-vous aux consignes de
l'Avertissement suivant.
Pour les systèmes à flexible blindé :
La couche conductrice (C) du flexible doit
être reliée à la terre par l'intermédiaire de son
branchement sur le caisson isolant mis à la
terre (L) ou sur la grille de sécurité mise à la
terre. Pour assurer la continuité de la terre,
l'enveloppe conductrice (C) du flexible doit
être enfoncée dans l'embout quand l'écrou de
détente est serré. Tout mauvais montage du
flexible sur l'écrou de détente peut provoquer
une décharge électrique.
332412B
raccordez le flexible

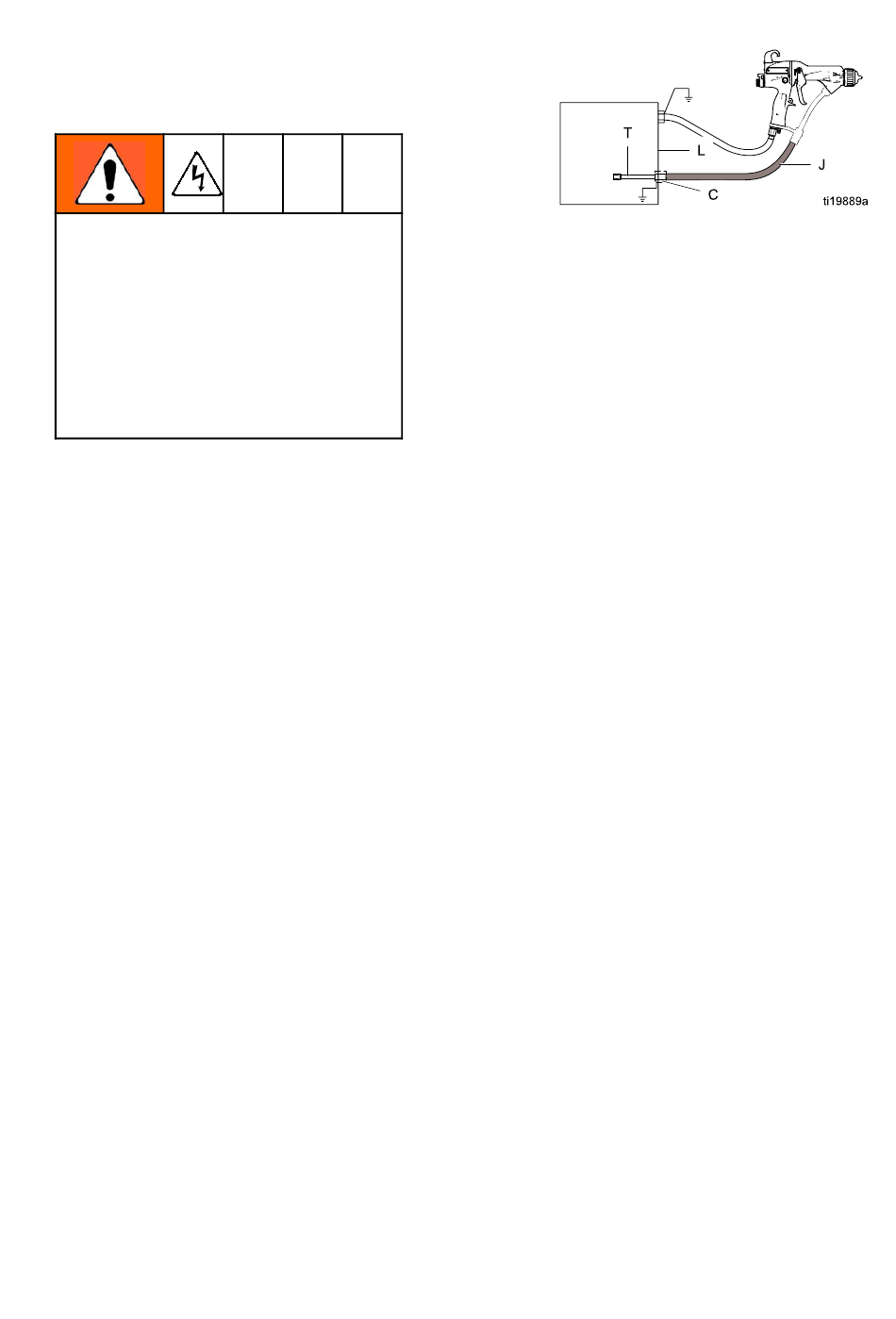

Figure 18 Branchement du flexible produit blindé
sur un caisson isolant non fourni par Graco
c. Branchez l'extrémité de la gaine (T) sur le raccord
de sortie produit de la pompe (Z).
REMARQUE : la garantie Graco et les homologations
sont annulées si le pistolet pulvérisateur électrostatique
est raccordé à un système d'isolation de tension d'une
marque autre que Graco ou si le pistolet fonctionne à
plus de 60 kV.
Installation
21
