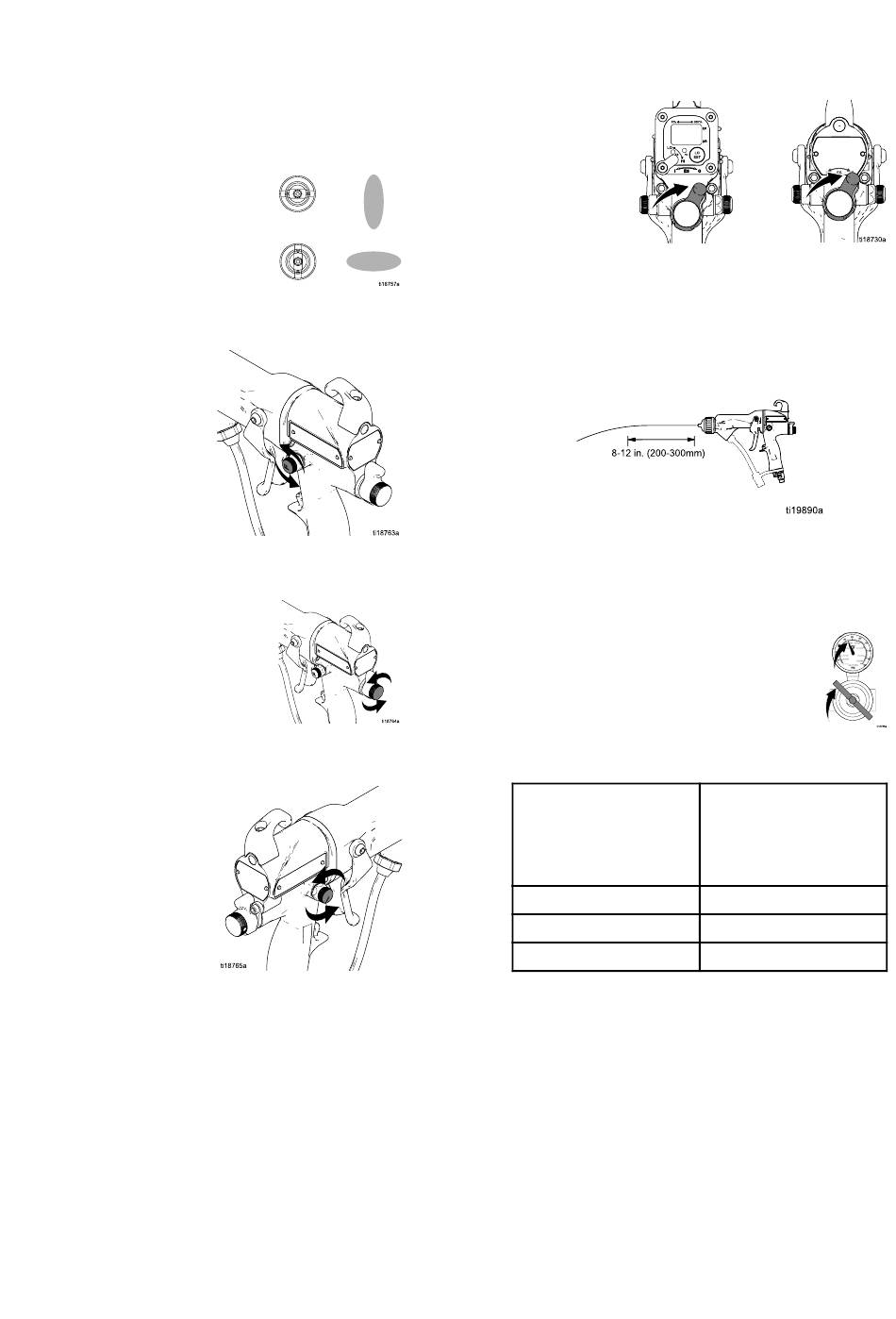

4. Placez le capuchon d'air en desserrant sa bague
de retenue et en le faisant tourner pour obtenir un
jet pulvérisé vertical ou horizontal. Vissez la bague
de retenue jusqu'à ce que le capuchon d'air soit
fermement serré ; le papillon du capuchon d'air ne doit
pas pouvoir être tourné à la main.
5. Tournez complètement la vanne de régulation de l'air
de ventilateur (F) dans le sens antihoraire.
6. Tournez complètement la vanne de réglage du fluide
(H) dans le sens antihoraire.
7. Tournez complètement la vanne de limiteur de l'air
d'atomisation (G) dans le sens antihoraire.
332412B
8. Assurez-vous que le commutateur ES On-Off (J) est
en position OFF (O).
9. Réglez le régulateur d'air de la pompe pour démarrer
l'unité d'alimentation en fluide. Réglez le débit du fluide
à l'aide du régulateur de pression d'air jusqu'à ce que
le flux provenant du pistolet parcoure 200 à 300 mm (8
à 12 po.) avant de tomber. En général, si la pression
du fluide est inférieure à 0,4 bar (0,04 MPa, 5 psi), un
changement de taille de buse est recommandé.
10. Réglez le régulateur d'air du pistolet pour qu'il délivre
une pression minimum de 3,2 bars (0,32 MPa, 45 psi)
au niveau du pistolet lorsque ce dernier est actionné
afin de garantir une tension maximum de pulvérisation.
Consultez le tableau ci-dessous.
Table 2 . Chute de pression
Longueur de flexible
pneumatique en pi. (m)
(avec un flexible d'un
diamètre de 8 mm
[5/16 po.])
15 (4.6)
25 (7.6)
50 (15.3)
Fonctionnement
Réglage du régulateur
d'air en psi (MPa, bars)
[lorsque le pistolet
est actionné]
55 (0.38, 3.8)
65 (0.45, 4.5)
80 (0.56, 5.6)
