Consulter le descriptif du CMSI adressable

- Matériel central
Connaître la signification des voyants et la fonctionnalité des commandes
de la face avant

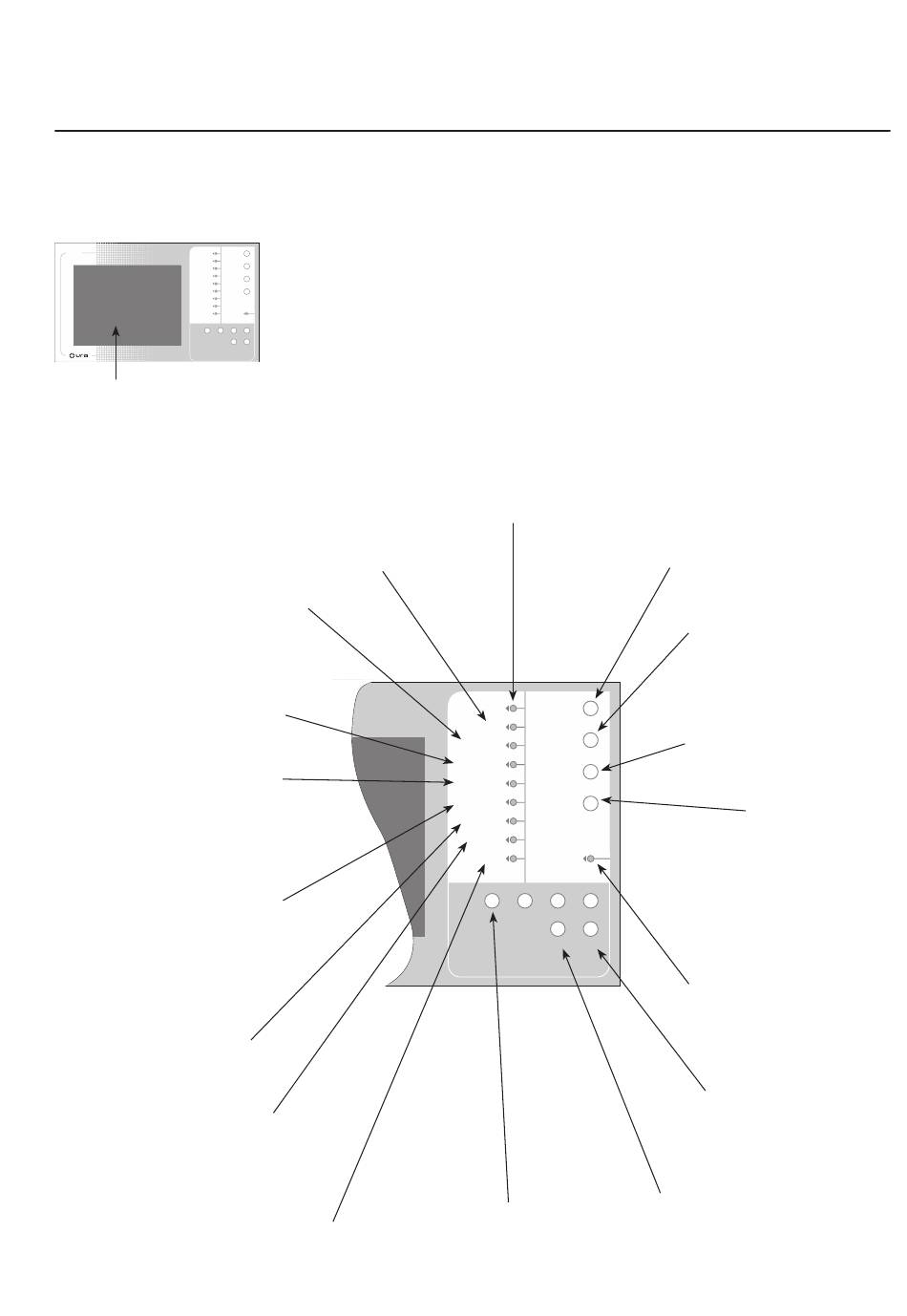

Face avant du CMSI de catégorie A
CMSI
FEU
ACTIVATION
DERANGEMENT
GENERAL
DEFAUT SYSTEME
DEFAUT SECTEUR
DEFAUT BATTERIES
DEFAUT VOIE DE
TRANSMISSION
HORS SERVICE
SOUS TENSION
1 2
Ecran LCD tactile
Voyant rouge ACTIVATION
S'allume quand une fonction de mise
S'éteint après le réarmement du CMSI.
Voyant jaune DERANGEMENT GENERAL
S'allume si au moins un dérangement
est en cours sur le CMSI.
S'éteint quand tous les défauts ont
disparu.
CMSI
Voyant jaune DEFAUT SYSTEME
S'allume en présence d'un défaut système.
Voyant jaune DEFAUT SECTEUR
S'allume quand un défaut secteur est
présent sur le CMSI ou sur l'une des
alimentations des matériels déportés
"BDZ" (via entrée configurée en défaut
secteur).
Voyant jaune DEFAUT BATTERIES
S'allume quand un défaut batteries
est présent sur le CMSI, sur l'une des
alimentations des matériels déportés "BDZ"
(via entrée configurée en défaut batterie).
Voyant jaune DEFAUT
VOIE DE TRANSMISSION
S'allume en présence d'un défaut de
communication sur les bus adressables.
Voyant jaune HORS SERVICE
S'allume quand un élément du système
(lignes DE ou contact aux.)
est hors service
ou si le CMSI est en niveau 3
et ne remplit plus sa fonction.
Voyant vert SOUS TENSION
S'allume quand le CMSI est alimenté
(secteur et/ou batterie).
(suite)
REARMEMENT
TEST
SIGNALISATIONS
ARRET SIGNAUX
SONORES
BILAN
DEFAUT
LIAISON SDI
3 4
ECHAP VALID
S'allume quand au moins un feu a été détecté.
en sécurité est active.
Connaître le fonctionnement du buzzer
Signal sonore interne
Fonctionne en son continu dès l'apparition
d'un feu, d'une activation ou d'une évacuation
ou dès l'apparition d'un défaut :
- Défaut système
- Dérangement bus
- Dérangement diffuseur d'évacuation
- Défaut d'alimentation
- etc
Voyant rouge FEU
S'éteint après la disparition du feu et le
réarmement.
REARMEMENT
FEU
ACTIVATION
TEST
DERANGEMENT
SIGNALISATIONS
GENERAL
DEFAUT SYSTEME
ARRET SIGNAUX
SONORES
DEFAUT SECTEUR
DEFAUT BATTERIES
BILAN
DEFAUT VOIE DE
TRANSMISSION
HORS SERVICE
DEFAUT
SOUS TENSION
LIAISON SDI
1 2 3
ECHAP
Touches 1 à 4
Permettent de saisir le code d'accès
de niveau 2 (3112 par défaut)
ou de niveau 3 (3113 par défaut).
8
BP REARMEMENT
Au niveau 2 permet de réarmer
l'(ou les) élément(s) en défaut et de
réarmer le CMSI après une activation
(si l'origine du défaut a disparu)
ou s'il n'y a plus de feu.
BP TEST SIGNALISATIONS
Allume tous les voyants utilisés,
active le buzzer et le rétroéclairage
de l'écran LCD.
BP ARRET SIGNAUX SONORES
Arrête le buzzer du tableau.
BP BILAN
Allume le voyant BILAN
des fonctions de mise en
sécurité si elles sont en veille et
en position d'attente.
Allume le voyant vert VEILLE
4
GENERALE des zones d'alarme
UGA IGH qui sont en veille
générale.
VALID
Voyant jaune DEFAUT LIAISON SDI
S'allume quand un défaut de
communication avec un ECS
est présent.
Touche VALID
Permet de valider le
code d'accès saisi et les
configurations effectuées
sur le CMSI.
Touche ECHAP
Permet de sortir du niveau
d'accès en cours.
