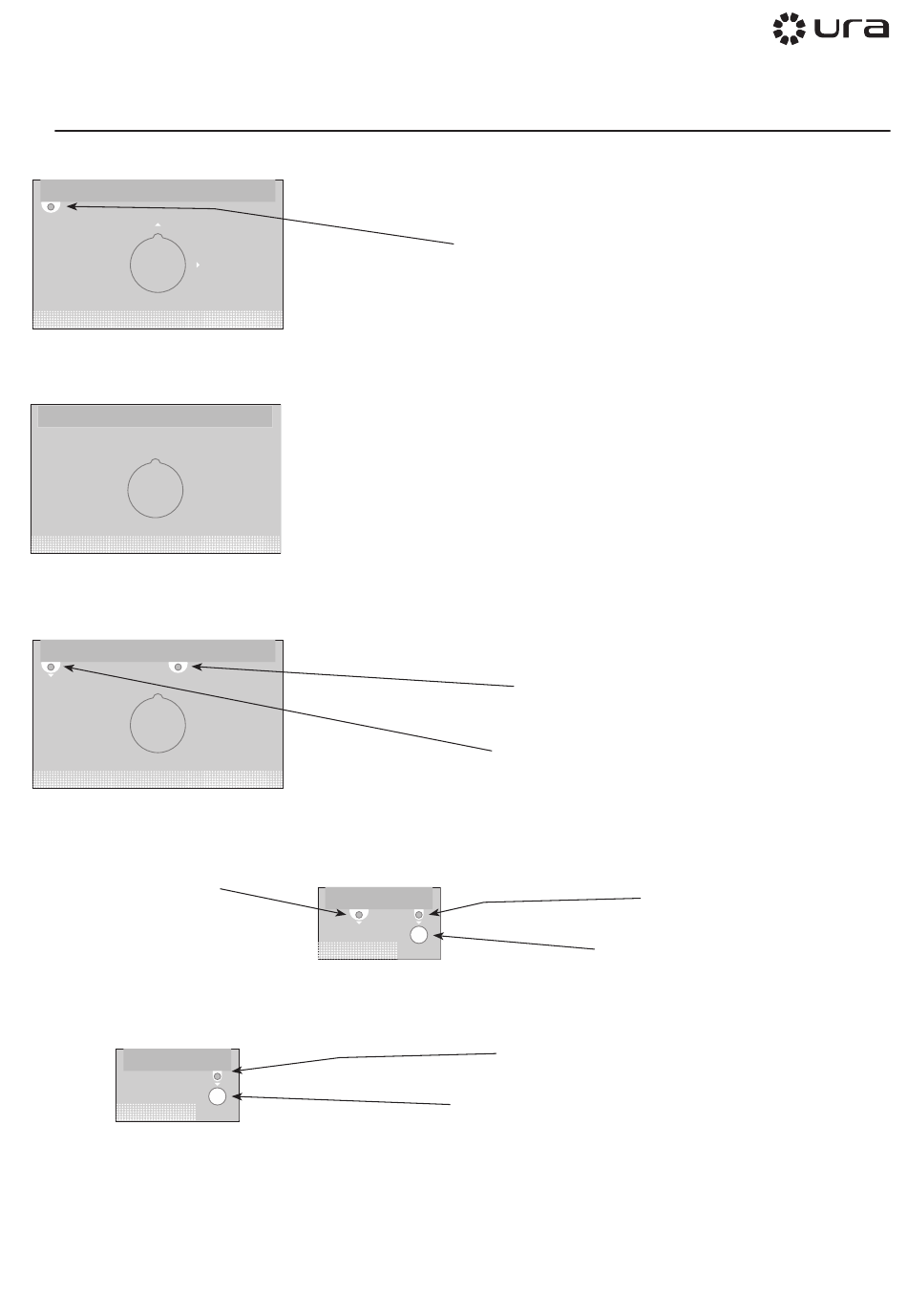

Facette clé accès niveau 3
NIVEAU 1
NIVEAU 3
Facettes utilisées pour la fonction de type réarmement général du CMSI
Facette clé réarmement CMSI
Facettes utilisées pour la fonction de type réarmement d'une sortie
Facette clé à voyants
DEFAUT
DEFAUT
Facette commande surveillée
Voyant jaune DEFAUT
S'allume quand une entrée ou
une sortie surveillée affectée à la
fonction est en défaut.
Facette commande
CDE
MANUELLE
Facettes obturateurs
Facette obturateur pour bloc 8 fonctions
Taille : 1 emplacement sur bloc clé
Facette utilisée dans les fonctions de passage au niveau 3 du CMSI utilisant une clé
(2 positions stables). Le niveau 3 reste actif tant que la clé est en position NIVEAU 3.
Voyant jaune
S'allume quand la commande de la clé est active
Taille : 1 emplacement sur bloc clé
Facette utilisée dans les fonctions réarmement du CMSI utilisant une clé
(1 position stable).
Taille : 1 emplacement sur bloc clé
Facette utilisée dans les fonctions réarmement des sorties utilisant une clé
(1 position stable).
S'allume pendant la durée de l'activation des sorties liées à la fonction.
S'allume quand une entrée ou une sortie surveillée affectée à la fonction est en défaut.
Taille : 1 emplacement sur bloc 8 fonctions
Facette utilisée avec au moins une entrée ou une sortie surveillée affectée
à la fonction.
DEFAUT
CDE
MANUELLE
Taille : 1 emplacement sur bloc 8 fonctions
Facette utilisée sans entrée ou sortie surveillée affectée à la fonction.
S'allume pendant la durée de l'activation des sorties liées à la fonction.
BP COMMANDE MANUELLE
Active manuellement la fonction.
Facette utilisée pour obturer un emplacement de bloc 8 fonctions non utilisé.
13
Voyant rouge
Voyant jaune DEFAUT
S'allume pendant la durée de l'activation des sorties liées à la fonction.
BP COMMANDE MANUELLE
Active manuellement la fonction.
Voyant rouge
Taille : 1 emplacement sur bloc 8 fonctions
Voyant rouge
