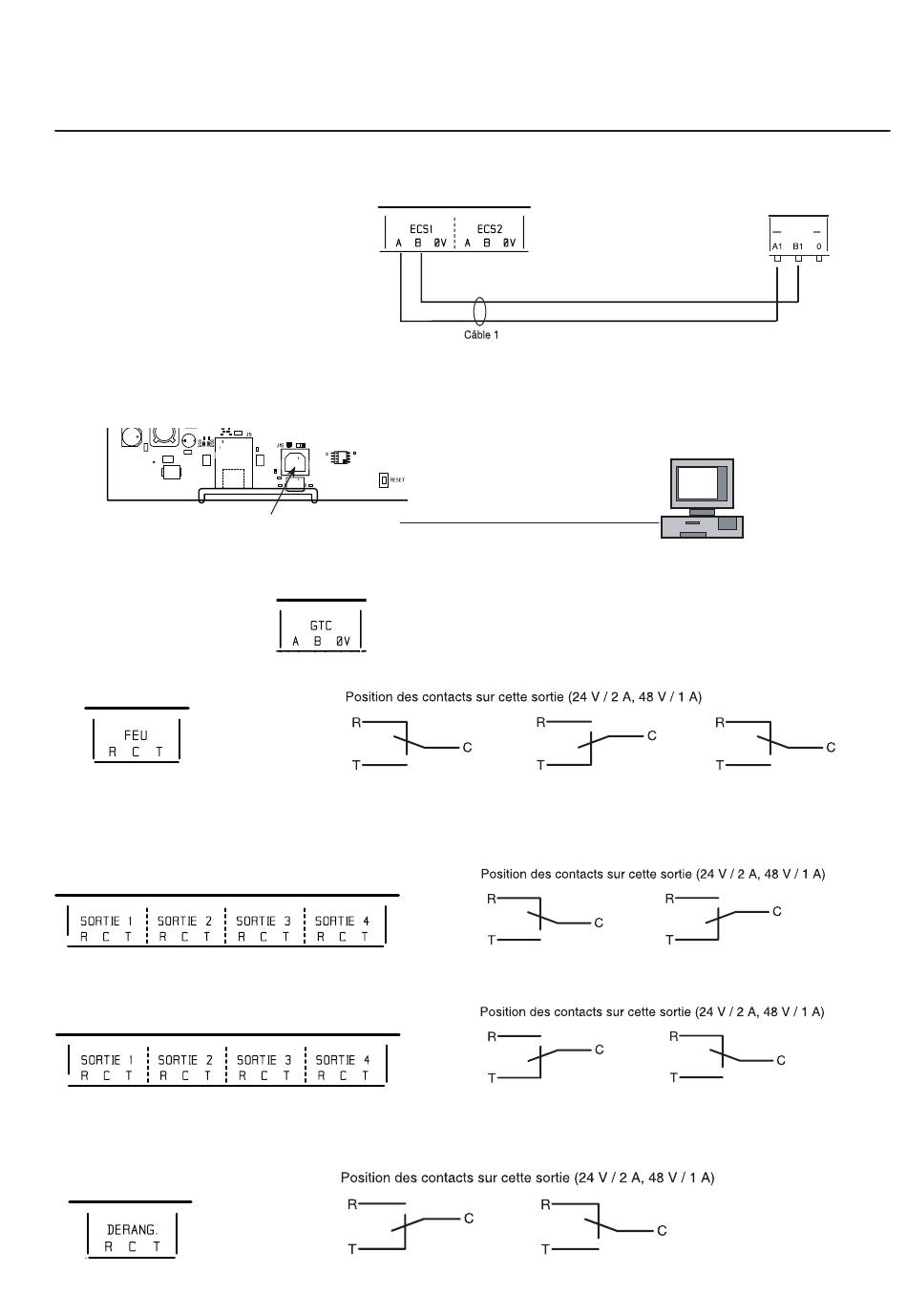

Réaliser l'installation du CMSI adressable
- Matériel central
Raccorder les périphériques
Raccorder l'ECS
Câble 1 : 1 paire 9/10 , C2
e
Longueur max. du câble : 10 m.
Raccorder le PC
- câble USB de type AB
- longueur max. du câble : 3 m
- La GTC/GTB et la liaison USB avec un PC ne peuvent pas fonctionner simultanément
- Si liaison permanente (fil de l'eau) utiliser un isolateur USB type : - OLIMEX USB-ISO
Port USB pour raccordement PC
Raccorder la GTC/GTB
La GTC/GTB et la liaison USB avec un PC ne peuvent pas fonctionner simultanément.
Raccorder le contact de sortie FEU
Raccorder le contact des sorties directes paramétrables
Reportez-vous aux sorties BDZ 4R pour les cas d'utilisation
Configuré en NF (via le logiciel PC) :
Configuré en NO (via le logiciel PC) :
Raccorder le contact de la sortie Dérangement
(suite)
(suite)
CMSI
Protocole Modbus
Table Modbus fournie sur demande
en veille
bobine du relais : non alimentée
bobine du relais alimentée
en veille
bobine du relais alimentée
- B&B UH401-2KV
- KETEREX KX USB-150
USB
feu
en veille
en veille
dérangement
bobine du relais : non alimentée
28
carte secondaire de l'ECS
CMSI
après réarmement
actif
bobine du relais alimentée
actif
bobine du relais : non alimentée
