Face Avant Du Cmsi De Catégorie B - Ura CMSI Mode D'emploi

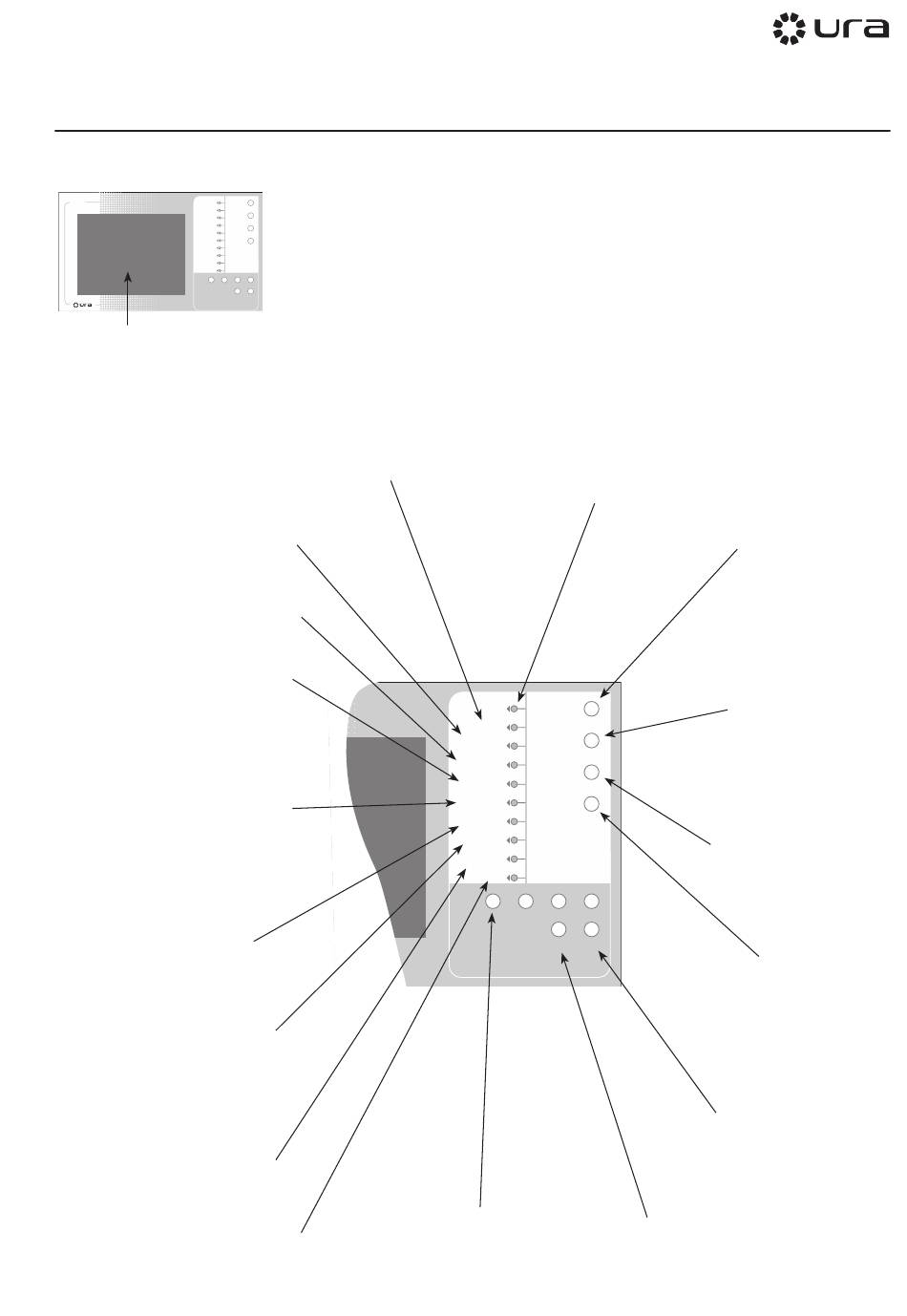

Face avant du CMSI de catégorie B
CMSI
FEU
ACTIVATION
DERANGEMENT
GENERAL
DEFAUT SYSTEME
DEFAUT SECTEUR
DEFAUT BATTERIES
DEFAUT VOIE DE
TRANSMISSION
HORS SERVICE
SOUS TENSION
TEST
1 2
Ecran LCD tactile
Voyant jaune DERANGEMENT GENERAL
S'allume si au moins un dérangement est
en cours sur le CMSI.
S'éteint quand tous les défauts ont
disparu.
Voyant jaune DEFAUT SYSTEME
S'allume en présence d'un défaut système.
Voyant jaune DEFAUT SECTEUR
S'allume quand un défaut secteur est
CMSI
présent sur le CMSI ou sur l'une des
alimentations des matériels déportés
"BDZ" (via entrée configurée en défaut
secteur).
Voyant jaune DEFAUT BATTERIES
S'allume quand un défaut batteries
est présent sur le CMSI, sur l'une des
alimentations des matériels déportés "BDZ"
(via entrée configurée en défaut batterie).
Voyant jaune DEFAUT
VOIE DE TRANSMISSION
S'allume en présence d'un défaut
de communication sur les bus adressables.
Voyant jaune HORS SERVICE
S'allume quand un élément du système
(lignes DS ou contact aux.)
est hors service
ou si le CMSI est en niveau 3
et ne remplit plus sa fonction.
Voyant vert SOUS TENSION
S'allume quand le CMSI est alimenté
(secteur et/ou batterie).
Voyant jaune TEST
S'allume quand un élément
du système est en essai.
REARMEMENT
TEST
SIGNALISATIONS
ARRET SIGNAUX
SONORES
BILAN
3 4
ECHAP VALID
Voyant rouge ACTIVATION
S'allume quand une fonction de mise
en sécurité est active.
S'éteint après le réarmement du CMSI.
Permettent de saisir le code d'accès
de niveau 2 (3112 par défaut)
ou de niveau 3 (3113 par défaut).
Connaître le fonctionnement du buzzer
Signal sonore interne
Fonctionne en son continu dès l'apparition d'un
feu, d'une activation ou d'une évacuation ou dès
l'apparition d'un défaut :
- Défaut système,
- Dérangement bus,
- dérangement diffuseur d'évacuation,
- Défaut d'alimentation
- etc
Voyant rouge FEU
S'allume quand au moins un feu a été détecté.
S'éteint après la disparition du feu
et le réarmement.
FEU REARMEMENT
ACTIVATION
TEST
DERANGEMENT SIGNALISATIONS
GENERAL
DEFAUT SYSTEME
ARRET SIGNAUX
SONORES
DEFAUT SECTEUR
DEFAUT BATTERIES
BILAN
DEFAUT VOIE DE
TRANSMISSION
HORS SERVICE
SOUS TENSION
TEST
1 2 3 4
ECHAP VALID
Touches 1 à 4
Permet de sortir du niveau
9
BP REARMEMENT
Au niveau 2 permet
de réarmer les défauts
et de réarmer le CMSI après
une activation (si l'origine
du défaut a disparu)
et s'il n'y a plus de feu.
BP TEST SIGNALISATIONS
Allume tous les voyants,
active le buzzer et le
rétroéclairage de l'écran
LCD.
BP ARRET SIGNAUX SONORES
Arrête le buzzer du tableau.
BP BILAN
Allume le voyant BILAN
des fonctions de mise en
sécurité si elles sont en veille et
en position d'attente.
Touche VALID
Permet de valider le
code d'accès saisi et les
configurations effectuées
sur le CMSI.
Touche ECHAP
d'accès en cours.
