Réaliser l'installation du CMSI adressable
- Matériel central
Ajouter un bloc
(suite)

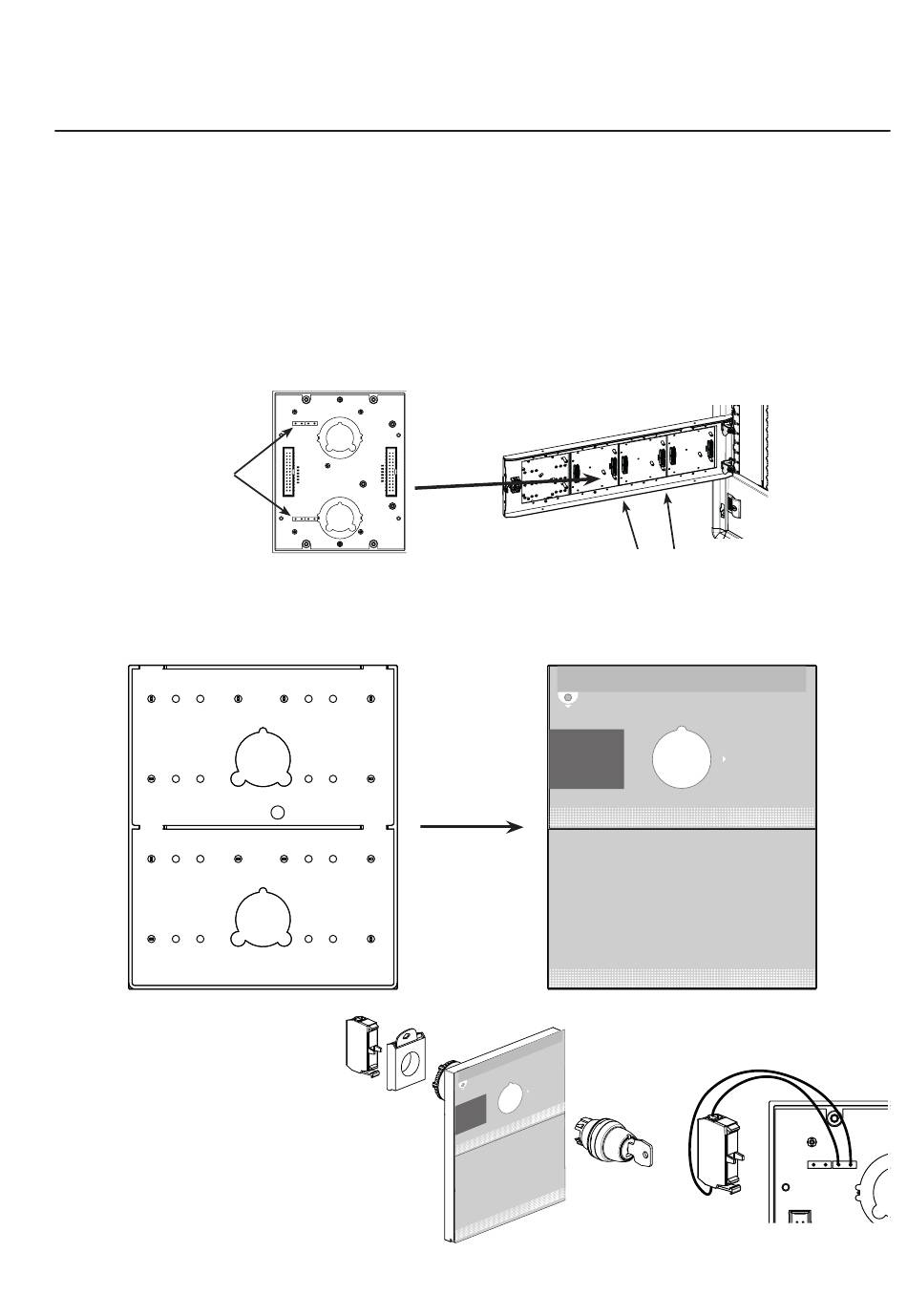

Ajouter un bloc clé
- Choisissez les signalisations et commandes disposées en face par rapport aux fonctions à réaliser
- Préparez le bloc clé :
1- Collez les facettes
2- Imprimez les étiquettes depuis le logiciel PC
3- Glissez les étiquettes dans le logement prévu à cet effet
- Réalisez l'ajout du bloc clé hors tension :
1 - Fixez le bloc sur une rangée
Bornes de la carte
2 - Equipez le bloc clé avec la facette de la «fonction clé» souhaitée
Ex. : Set arrêt pompier et Set facettes Obturateur pour la partie du bloc non utilisée :
3 - Insérez la serrure
4 - Vissez l'écrou
5 - Clippez le contact sur le support
6 - Fixez le support à l'arrière de la serrure
7 - Raccordez :
- le contact supérieur aux bornes 1 de la
carte du bloc clé (Bornes 2 non utilisées)
- le contact inférieur, s'il est installé,
aux bornes 3 de la carte du bloc clé
(bornes 4 non utilisées)
(suite)
2
1
4
3
Bloc clé
Raccorder les blocs consécutifs ensemble
avec la connectique fournie avec le bloc.
DEFAUT
DEFAUT
ARRET
POMPIER
exemple
d'équipement
U R
O T E
E T M
A R R
U T
D E FA
E T
A R R
P I E R
P O M
20
ARRET MOTEUR
Exemple :
2
1
