Réaliser l'installation des «BDZ»
- Matériels déportés

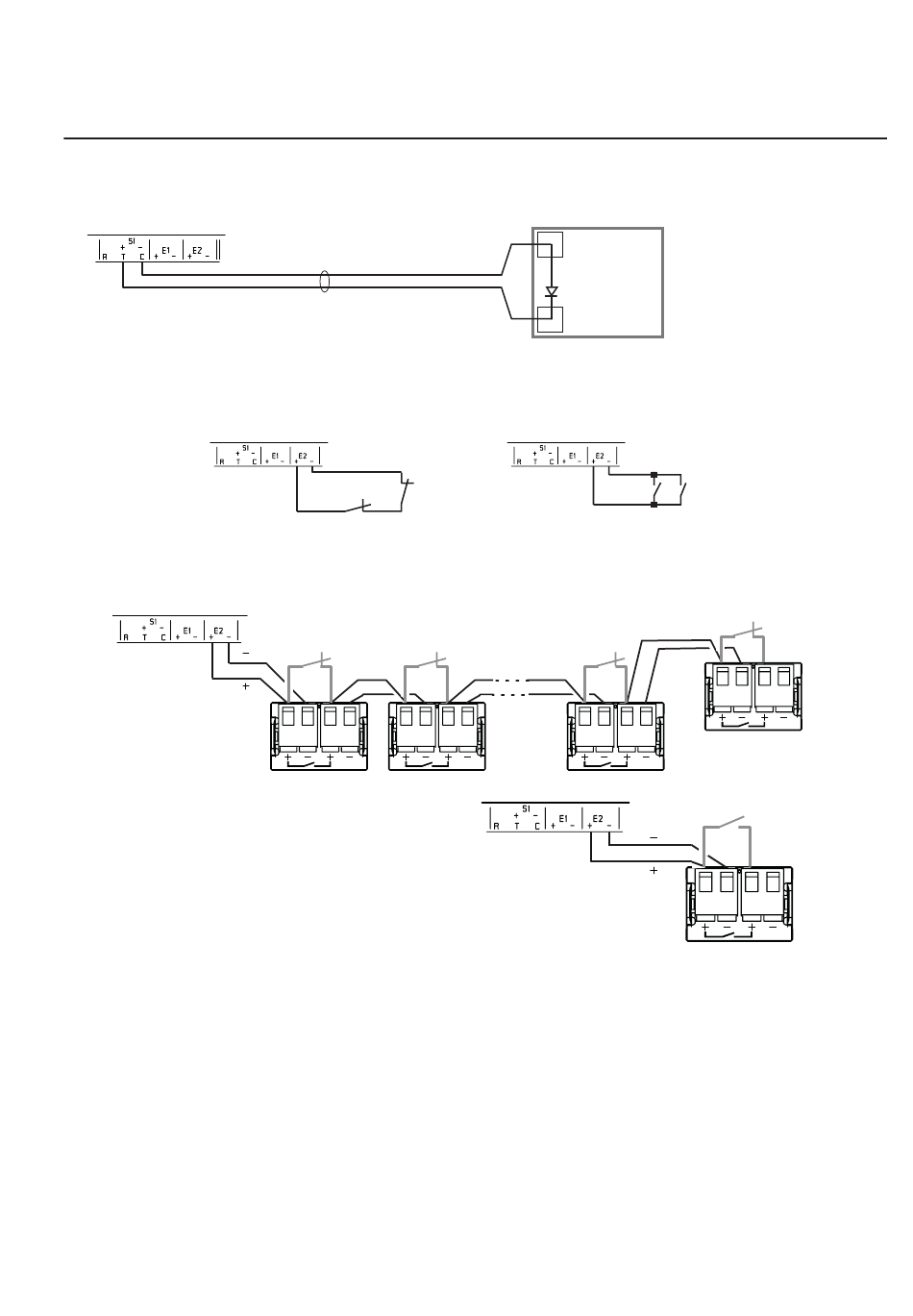

Raccorder les entrées-sorties
Raccorder les connexions arrêt moteur sur BDZ 1L / 4L / 4L Plexo
Sortie à configurer sur le logiciel PC en sortie «commande arrêt CRDV» Emission
BDZ 1L / 4L / 4L Plexo
Utiliser des entrées pour d'autres applications que du contrôle de position
sur BDZ 1L / 4L / 4L Plexo
Raccorder les entrées de commande non surveillée (ex.: réarmement, ...)
Commande de type «ou» : dès qu'un organe de commande s'active, la commande est activée.
BDZ 1L / 4L / 4L Plexo
Entrée à configurer sur le logiciel PC en
entrée de commande non surveillée NF
Raccorder les entrées de commande surveillée
- Ligne à plusieurs contacts surveillés : câblage série uniquement
BDZ 1L / 4L / 4L Plexo
Contacteur
DAS LT
EFL LT
- Ligne à 1 seul contact surveillé : < 3 m
Entrée à configurer sur le logiciel PC en entrée de commande
surveillée NO ou NF suivant la fonction à réaliser.
Raccorder une commande déportée
-
Les câblages sont identiques à ceux des entrées de commandes
- Le contact représenté correspond à celui de l'organe de commande
- Une clé est considérée comme un organe de commande de niveau 2
- Les commandes manuelles déportées d'évacuation ou d'UCMC doivent être placées dans le même local
que le matériel central
- L'entrée doit être surveillée
---> Consulter des exemples d'utilisation
- Commande déportée d'ARRET POMPIER :
- Commande déportée de REARMEMENT :
- Commande Manuelle Déportée d'EVACUATION :
- 024 011 : Tête à impulsion dépassant, rouge (= BP impulsionnel rouge
- 024 200 : Boîte à boutons vide, 1 trou (pour 1 BP), grise
- Commande Manuelle Déportée d'UCMC : pour fonctions de mise en sécurité (compartimentage,
désenfumage),
- 024 011 : Tête à impulsion dépassant, rouge (= BP impulsionnel rouge
- 024 200 : Boîte à boutons vide, 1 trou (pour 1 BP), grise
(2)
machinerie
(suite)
ascenseur
(suite)
Câble 1,5 mm de catégorie CR1
2
- -
+ +
contacts NF contacts NF
Entrée à configurer sur le logiciel PC en entrée de commande
surveillée NF
contact NF contact NF
machinerie
ECI CP n°1 (noir) ECI CP n°2 (noir)
ascenseur
composer la commande manuelle déportée en associant les références suivantes :
(1)
coffret de
(2)
relayage
du moteur de
D(3)
désenfumage
BDZ 1L / 4L / 4L Plexo
+
Entrée à configurer sur le logiciel PC en
entrée de commande non surveillée NO
contact NF
ECI CP n°4 (noir)
BDZ 1L / 4L / 4L Plexo
utiliser une clé 2 positions stables, réf.: URA : 357 001 - Legrand : 0 697 37
utiliser une clé 1 position stable, réf.: URA : 340 121 - Legrand : 0 697 38
composer la commande déportée en associant les réf. suivantes :
66
(2) : entrée de
commande d'arrêt
de chaque moteur
de désenfumage.
(3) : diode 1N4004
par exemple
contacts NO contacts NO
+
contact NF
EFL CP blanc)
contact
EFL CP (blanc)
- 024 242 : Bloc de contact NO (= interrupteur)
- 024 188 : Capot pour BP
- 024 242 : Bloc de contact NO (= interrupteur)
