Réaliser l'installation des «BDZ»
- Matériels déportés
Calculer la longueur de câble entre
alimentation externe et une BDZ 4R
ou des BDZ xL utilisées uniquement
en entrée

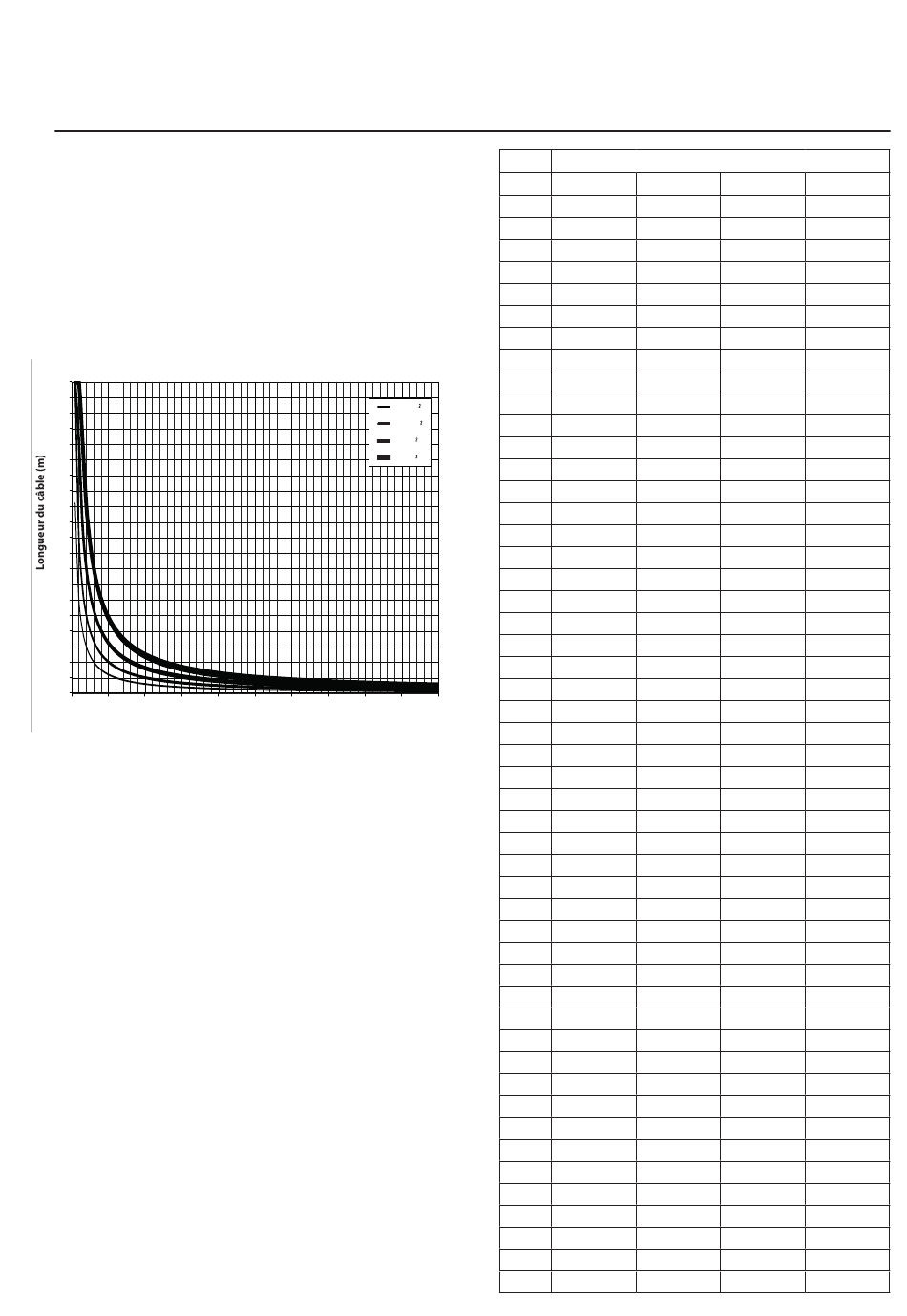

Calculer la longueur de câble sous 24 V
Longueur max. du câble en fonction de I
Longueur de câble en fonction du Icâble
1000
950
900
850
800
750
700
650
600
550
500
450
400
350
300
250
200
150
100
50
0
0 1 2 3 4
(suite)
câble
S = 1,5mm
S = 2,5 mm
S = 4 mm
S = 6 mm
5 6 7 8 9
Icâble (mA)
I (A)
câble
I (A) S = 1,5 mm
câble
0,1 611
0,2 305
0,3 204
0,4 153
0,5 122
0,6 102
0,7 87
0,8 76
0,9 68
1 61
1,1 56
1,2 51
1,3 47
1,4 44
1,5 41
1,6 38
1,7 36
1,8 34
1,9 32
2 31
2,1 29
2,2 28
2,3 27
10
2,4 25
2,5 24
2,6 23
2,7 23
2,8 22
2,9 21
3 20
3,1 20
3,2 19
3,3 19
3,4 18
3,5 17
3,6 17
3,7 16
3,8 16
3,9 15
4 14
4,5 12
5 11
5,5 10
6 9
6,5 9
7
7,5 8
8 8
9 7
10 6
54
Longueur max. du câble (m)
S = 2,5 mm S = 4 mm
2 2 2
1000 1000
509 815
339 543
254 407
204 326
170 272
145 233
127 204
113 181
102 163
93 148
85 136
78 125
73 116
68 109
64 102
60 96
57 91
54 86
51 81
48 78
46 74
44 71
42 68
41 65
39 63
38 60
36 58
35 56
34 54
33 53
32 51
31 49
30 48
29 47
28 45
28 44
27 43
26 42
25 41
23 36
20 33
19 30
17 27
16 25
15 23
14 22
13 20
11 18
10 16
S = 6 mm
2
1000
1000
814
611
489
407
349
305
271
244
222
204
188
174
163
153
144
136
129
122
116
111
106
102
98
94
90
87
84
81
79
76
74
72
70
68
66
64
63
61
54
49
44
41
38
35
33
31
27
24
