Consulter le descriptif du système
Consulter les informations générales
Conforme aux normes EN 54-2, EN 54-4, NF S 61-934, NF S 61-935 et NF S 61-936, l'ECS/CMSI adressable est conçu
pour répondre aux exigences du SSI de catégorie A.
L'ECS/CMSI adressable fonctionne avec :
- Des détecteurs automatiques d'incendie adressables et/ou conventionnels
- Des déclencheurs manuels adressables et/ou conventionnels
- Des diffuseurs sonores d'alarme feu (DSAF) ou blocs autonomes d'alarme sonores (BAAS)
- Des diffuseurs lumineux (DL), des dispositifs visuels d'alarme feu (DVAF) ou des (BAASL)
- Des tableaux répétiteurs de confort et/ou d'exploitation
Respectez les règles d'installation en vigueur : NF S 61-970, NF S 61-932, NF S 61-931

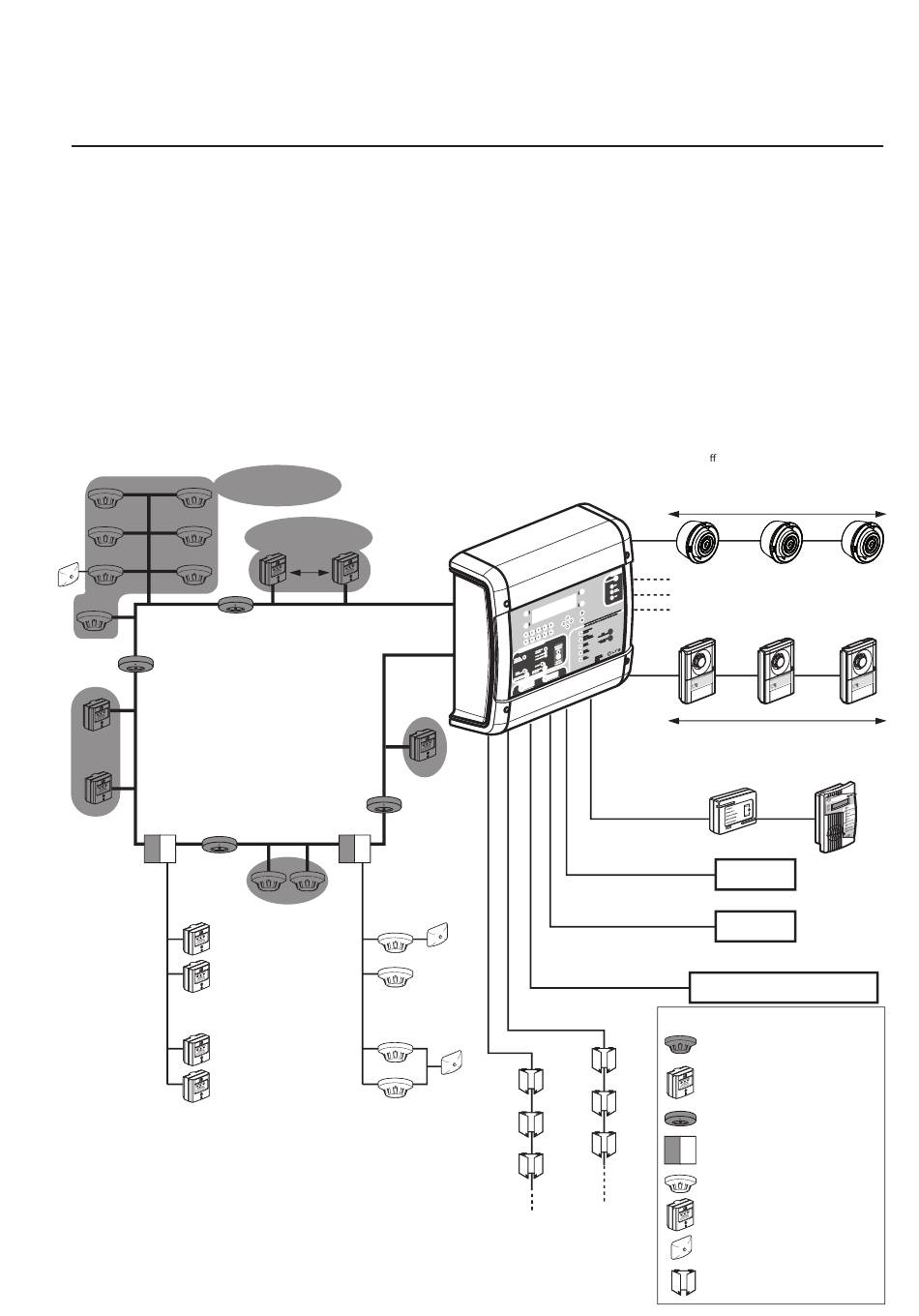

Visualiser la composition du système
Réalisez l'installation en respectant les quantités mentionnées
Branche adressable
32 points adressables
max. entre 2 isolateurs
Boucle adressable rebouclée
- Câble 1 paire 9/10
câcle 2 x 1,5 mm
2
et le premier point de détection et
entre le dernier point de détection et
la centrale
- Câble 1 paire 9/10
câcle 2 x 1,5 mm
2
point le dernier point de détection
Boucle secondaire conventionnelle
Câble 1 paire 9/10
ou câble 2 x 1,5 mm
500 m max
Choisir le matériel
Référez-vous aux indications du chapitre «Références URA» de ce document.
32 points adressables
max. entre 2 isolateurs
Bornier boucle adressable
avec isolateur
CR1 ou
e
CR1 entre la centrale
C2 ou
e
C2 entre le premier
e
C2
2
ECS CMSI Adressable
3
2 câbles
1 paire 9/10
Liaison Centronics
Long. max. 3 m
Liaison RS 232
Câble DB9 long. max. 3 m
Liaison RS 485
2 lignes DAS
câble 2 x 1,5 mm C2
2
4
Di useurs sonores et lumineux
32 max. par ligne
Long. max. suivant la charge de la ligne
câble 2x1,5 ou 2,5 mm CR1
2
2ème sortie diffuseurs sonores et/ou lumineux
3ème sortie diffuseurs sonores et/ou lumineux
4ème sortie diffuseurs sonores et/ou lumineux
BAAS
16 max. par ligne
Long. max. 1000 m - 1 paire 9/10
Tableau répétiteur d'exploitation ou de confort
CR1
e
IMPRIMANTE
PC
Gestion Technique Centralisée
Légende
Détection automatique adressable
Détection manuel adressable
Isolateur
Organe intermédiaire
Détection automatique conventionnel
Détection manuel conventionnel
Indicateur d'action
Dispositif actionné de sécurité
C2
e
