Raccorder les périphériques
Calculer la consommations et longueurs de câble des diffuseurs sonores
et/ou lumineux
Cas n°3 : Alimenter les lignes DS 1 et DS 2 en interne et des lignes DS 3 et DS 4 par une AES
externe
Vous pouvez alimenter les lignes DS 1 et DS 2 en interne (cavalier en position interne, référez-vous aux
indications de la page 8) et les lignes DS 3 et DS 4 par une AES externe (commutateur en position externe,
référez-vous aux indications de la page 8).
Dans ce cas, utilisez le tableau du cas n°1 pour les lignes DS 1 et DS 2 en mettant 0 sur les lignes 3 et 4 et le
tableau du cas n°2 pour les lignes DS 3 et DS 4 en mettant 0 sur les lignes 1 et 2.

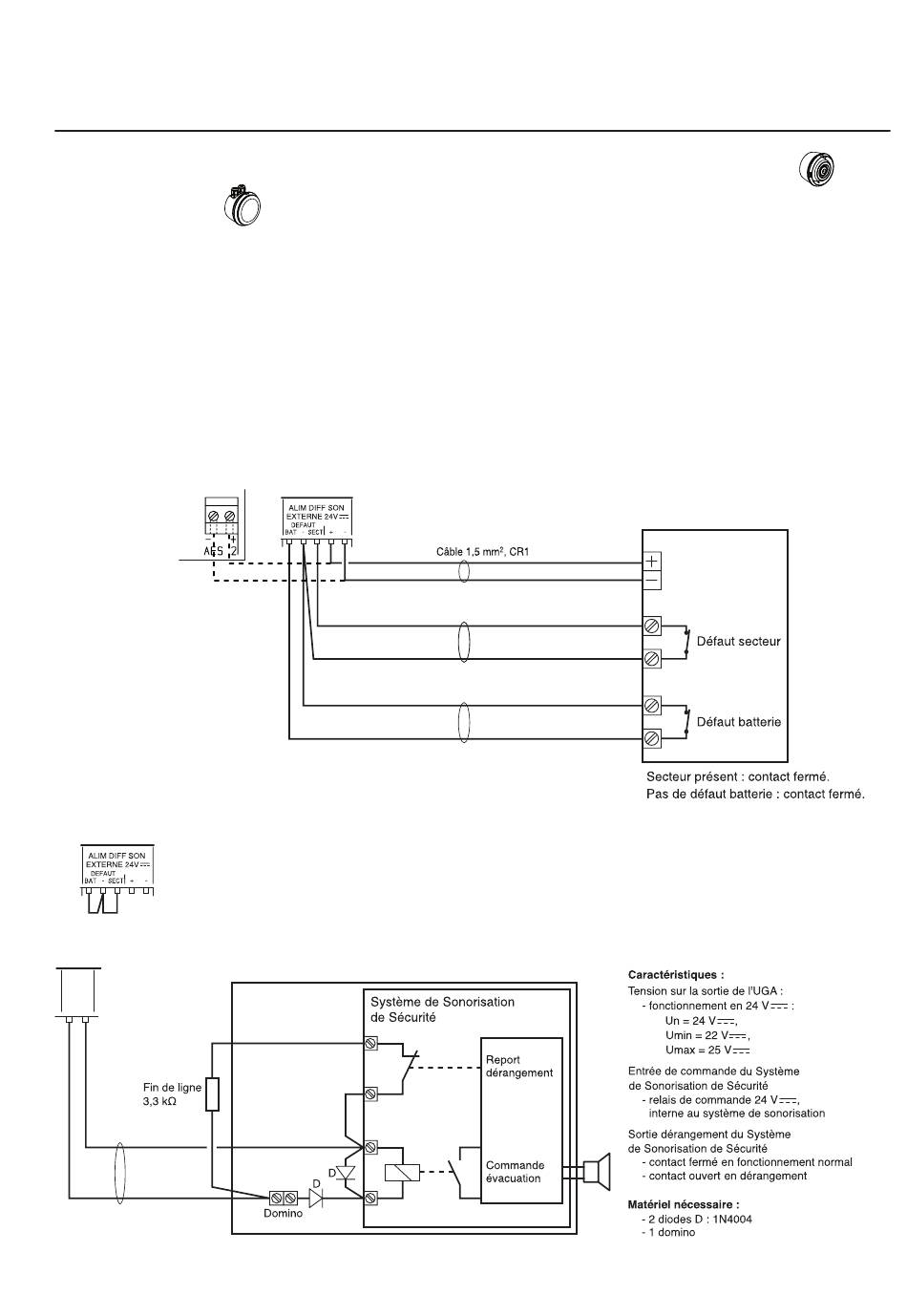

Raccorder l'AES des diffuseurs sonores et/ou lumineux (T.B.T.S.)
Alimentation externe : - AES 24 Vcc conforme à la norme NF S 61-940
ou - EAES 24 Vcc conforme à la norme NF EN 12101-10 avec tension de sortie comprise entre
Vers bornier AES 2
ECS/CMSI adressable
• Si vous n'utilisez pas d'alimentation pour les diffuseurs : strappez les bornes "BAT", "-" et "SECT"
Vers bornier ALIM DIFF SON EXTERNE
ECS/CMSI adressable
Raccorder les Systèmes de Sonorisation de Sécurité (T.B.T.S.)
Vers bornier DIFF SON
DIFF
SON 1
ECS/CMSI adressable
+
-
Câble 9/10
e
CR1
(suite)
0,9 x Un et 1,2 x Un avec Un =24 Vcc
Vers bornier ALIM DIFF SON EXTERNE
ECS CMSI adressable
(suite)
Câble 9/10
e
, C2
Câble 9/10
e
, C2
36
A.E.S.
ou
E.A.E.S
