Commutateur du diviseur de débit
(option)
Lorsque la vitesse de tonte (lente) est sélectionnée, appuyez
de façon continue sur le commutateur du diviseur de débit
(Figure 4) pour améliorer la motricité si les conditions
d'utilisation sont difficiles.
Sélecteur de vitesse haute/basse
Ce sélecteur (Figure 4) permet d'augmenter la gamme de
vitesse pour le transport de la machine. Les tabliers de coupe
ne fonctionnent que dans la gamme haute. De plus, les
tabliers de coupe ne peuvent pas être abaissés de la position
de transport quand le sélecteur est en position gamme haute.
Si le sélecteur est déplacé de la position gamme basse (LO)
à la position gamme haute (HI) avec les tabliers de coupe
abaissés et/ou la PDF engagée et/ou le régulateur de vitesse
engagé, la position HI ne sera pas sélectionnée. Pour que la
sélection soit possible, le sélecteur doit être placé à la position
« LO » et toutes les exigences doivent être satisfaites.
Commandes de relevage
Ces commandes (Figure 4) permettent de relever et d'abaisser
les tabliers de coupe. Poussez les commandes en avant
pour abaisser les tabliers de coupe et en arrière pour les
relever. Quand vous démarrez la machine, avec les tabliers de
coupe abaissés, appuyez sur la commande de relevage pour
permettre aux tabliers de coupe de flotter et de tondre.
Remarque: Les tabliers ne s'abaisseront pas quand la
gamme haute est sélectionnée, et ils ne se relèveront ou
ne s'abaisseront pas si l'utilisateur quitte son siège quand le
moteur est en marche.
Commande d'accélérateur
Déplacez la commande (Figure 4) en avant pour augmenter le
régime moteur et en arrière pour le diminuer.
Interrupteur d'éclairage
Appuyez sur le bord inférieur de l'interrupteur (Figure 4)
pour allumer l'éclairage. Appuyez sur le bord supérieur de
l'interrupteur pour éteindre l'éclairage.
Témoin de préchauffage
Ce témoin (Figure 4) s'allume pour indiquer que les bougies
de préchauffage sont activées.
Témoin de surchauffe du liquide de
refroidissement
Le témoin (Figure 4) s'allume et les tabliers de coupe s'arrêtent
(la PDF est désengagée) si le moteur atteint une température
dangereuse. Si la température continue de monter, le moteur
s'arrête.
Commutateur de ventilateur de
refroidissement du moteur
La machine est équipée d'un ventilateur de refroidissement
du moteur à inversion automatique du sens de rotation et
entraînement hydraulique. Le commutateur du ventilateur
(Figure 5) a deux positions : R (marche arrière manuelle) et
Auto (normal). Reportez-vous à la rubrique Fonctionnement
du ventilateur de refroidissement du moteur à la section
Utilisation de ce manuel.
1
2
1. Prise de courant
2. Commutateur de
ventilateur de
refroidissement du moteur
Compteur horaire
Le compteur horaire (Figure 5) indique le nombre d'heures de
fonctionnement de la machine.
Prise de courant
La prise d'alimentation (Figure 5) sert à alimenter les
accessoires électriques en option.
Alarme sonore
Pour avertir les personnes à proximité, une alarme retentit si
les tabliers de coupe sont abaissés quand le moteur est coupé.
L'alarme s'arrête lorsque le commutateur d'abaissement des
tabliers est relâché. De plus, l'alarme retentit si la température
du liquide de refroidissement atteint un point de consigne
qui provoque l'arrêt de la PDF. L'alarme continue de retentir
jusqu'à ce que la température du liquide de refroidissement
tombe en dessous du point de consigne ou que la commande
de PDF soit désengagée.
Commandes de la cabine
Modèle 30447 uniquement
18
3

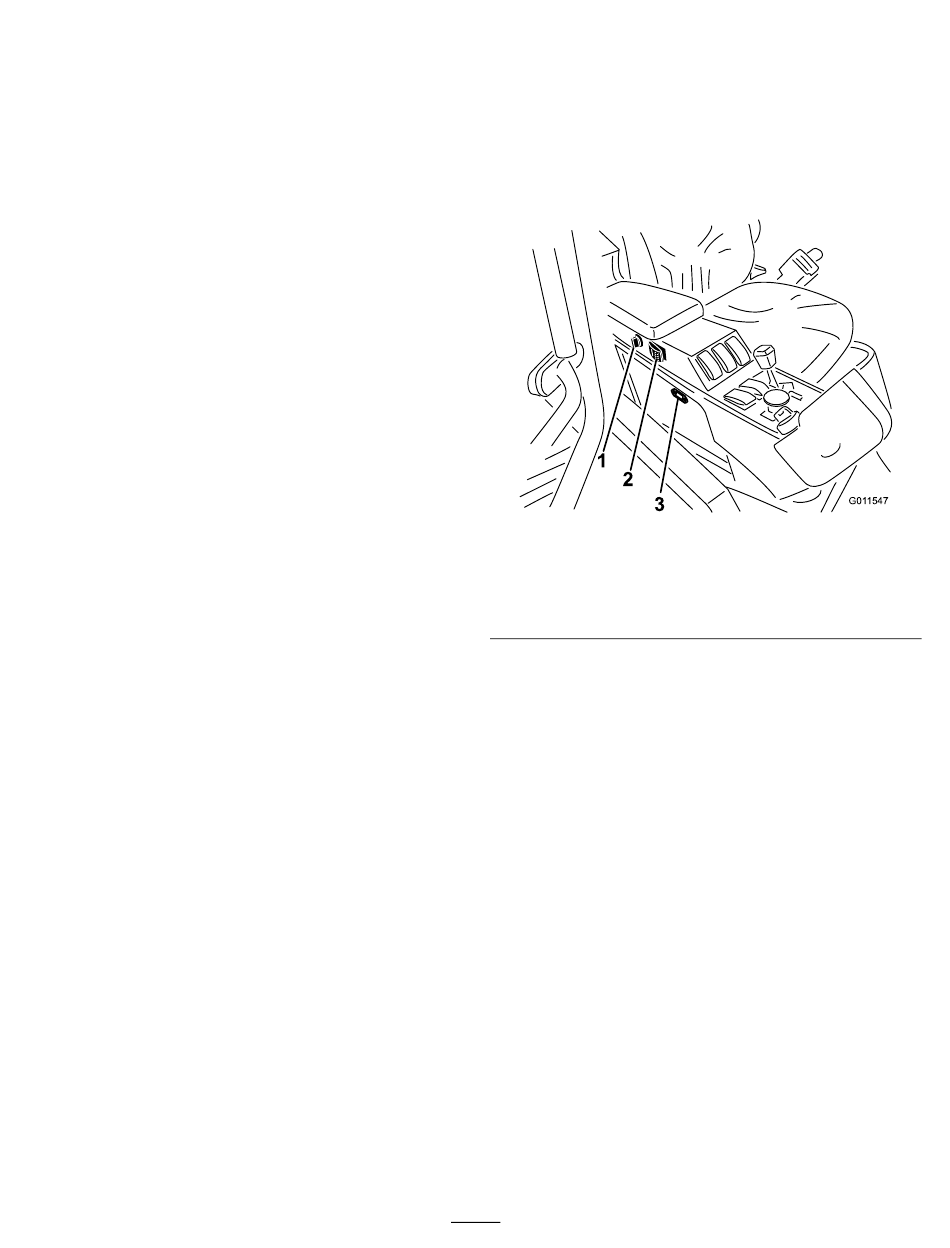

Figure 5
3. Compteur horaire
G011547
