Prosonic S FMU95 PROFIBUS DP
6.2 Compartiment de raccordement du boîtier de terrain en alumi-
nium
AVERTISSEMENT
L
Pour garantir la protection antidéflagrante :
‣
S' a ssurer que toutes les bornes sont situées dans le boîtier de terrain. (Exception : borne
pour la terre de protection à l' e xtérieur du boîtier de terrain).
‣
Raccorder le boîtier au potentiel de terre local (PAL).
‣
Pour acheminer les câbles, utiliser uniquement des presse-étoupe qui répondent aux
exigences de protection contre les explosions sur le lieu d' e xploitation.
5

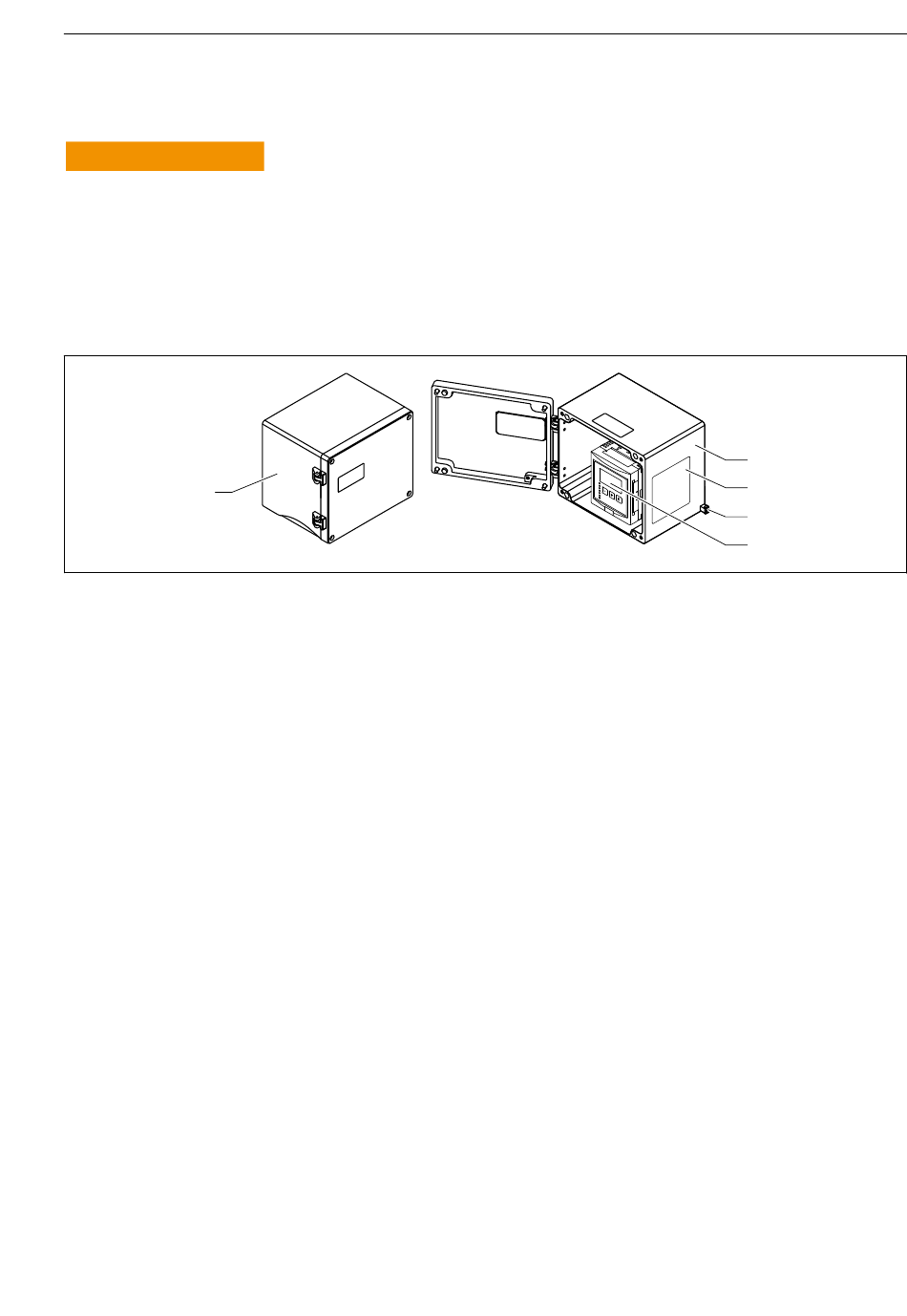

 6 Accès au compartiment de raccordement du boîtier de terrain en aluminium
1 Boîtier de terrain en aluminium, ouvert
2 Plaque signalétique
3 Borne pour la terre de protection
4 Module d' a ffichage et de configuration
5 Boîtier de terrain en aluminium, fermé
Entrées de câble
• Les 12 ouvertures M20x1,5 pour les entrées de câble sont situées sur le fond du boîtier de
terrain.
• Pour établir le raccordement électrique : faire passer les câbles à travers les entrées de
câbles et dans le boîtier. Le raccordement électrique est ensuite établi de la même manière
dans le boîtier pour rail DIN.
Endress+Hauser
Raccordement électrique
1
d
Ma 96
D-7
P ro
de
Or r.-
Se
1
2
>
Ta
xx
Xa
=
X
t./
Da
3
4
A0033256
