Affectation des bornes

6.4.1 Type de borne
Le Prosonic S est doté de bornes enfichables à ressort. Des âmes rigides ou des âmes flexibles
avec extrémités préconfectionnées peuvent être introduites directement dans la borne sans
utiliser le levier, et créer automatiquement un contact.
6.4.2

Zones de raccordement

Fuse

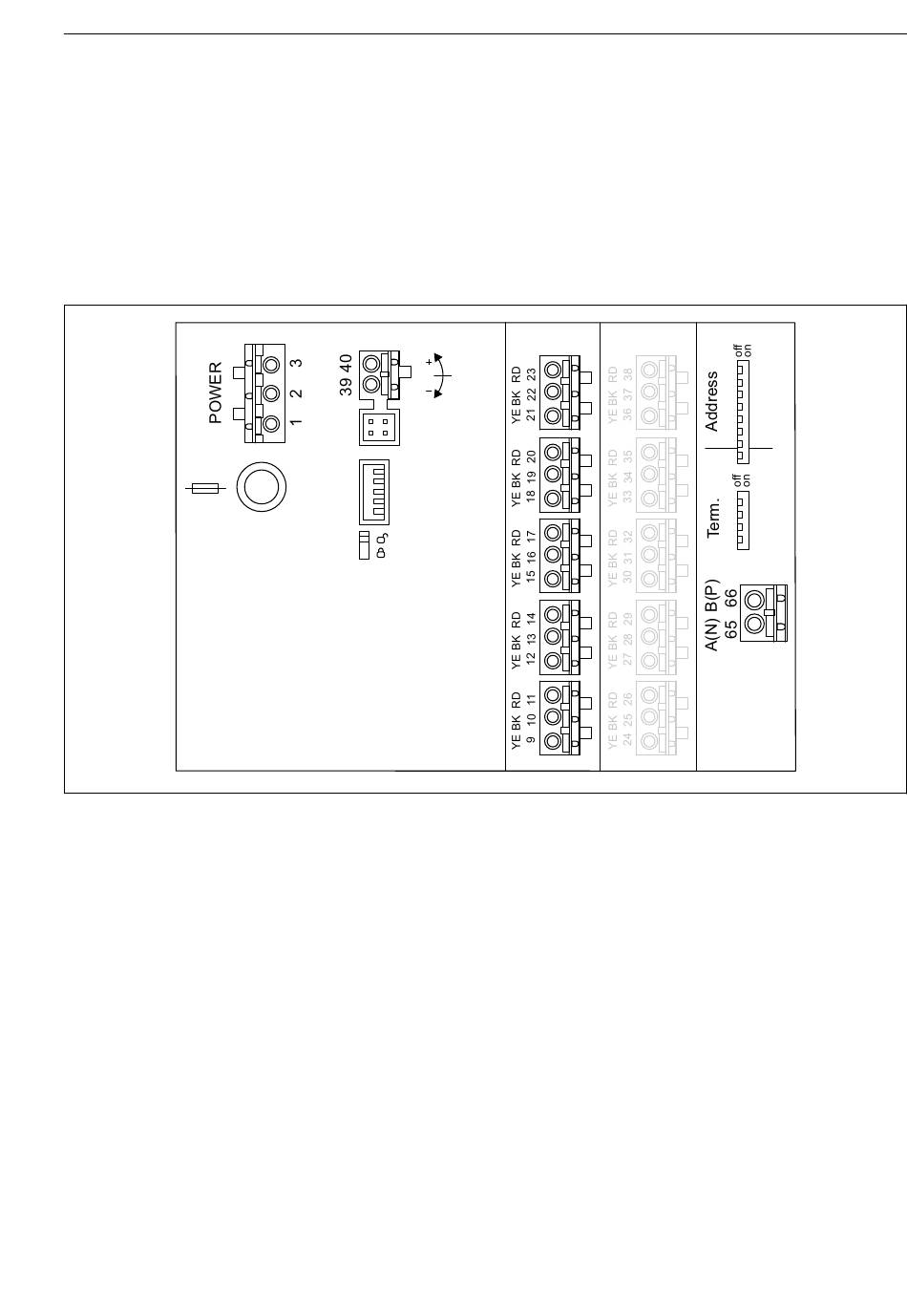

 7 Zones de raccordement du Prosonic S FMU95
6.4.3

Bornes d'alimentation (version AC)

• Borne 1 : L (90 ... 253 V
• Borne 2 : N
• Borne 3 : compensation de potentiel
• Fusible : 400 mA T
6.4.4

Bornes d'alimentation (version DC)

• Borne 1 : L+ (10,5 ... 32 V
• Borne 2 : L-
• Borne 3 : compensation de potentiel
• Fusible : 2AT
