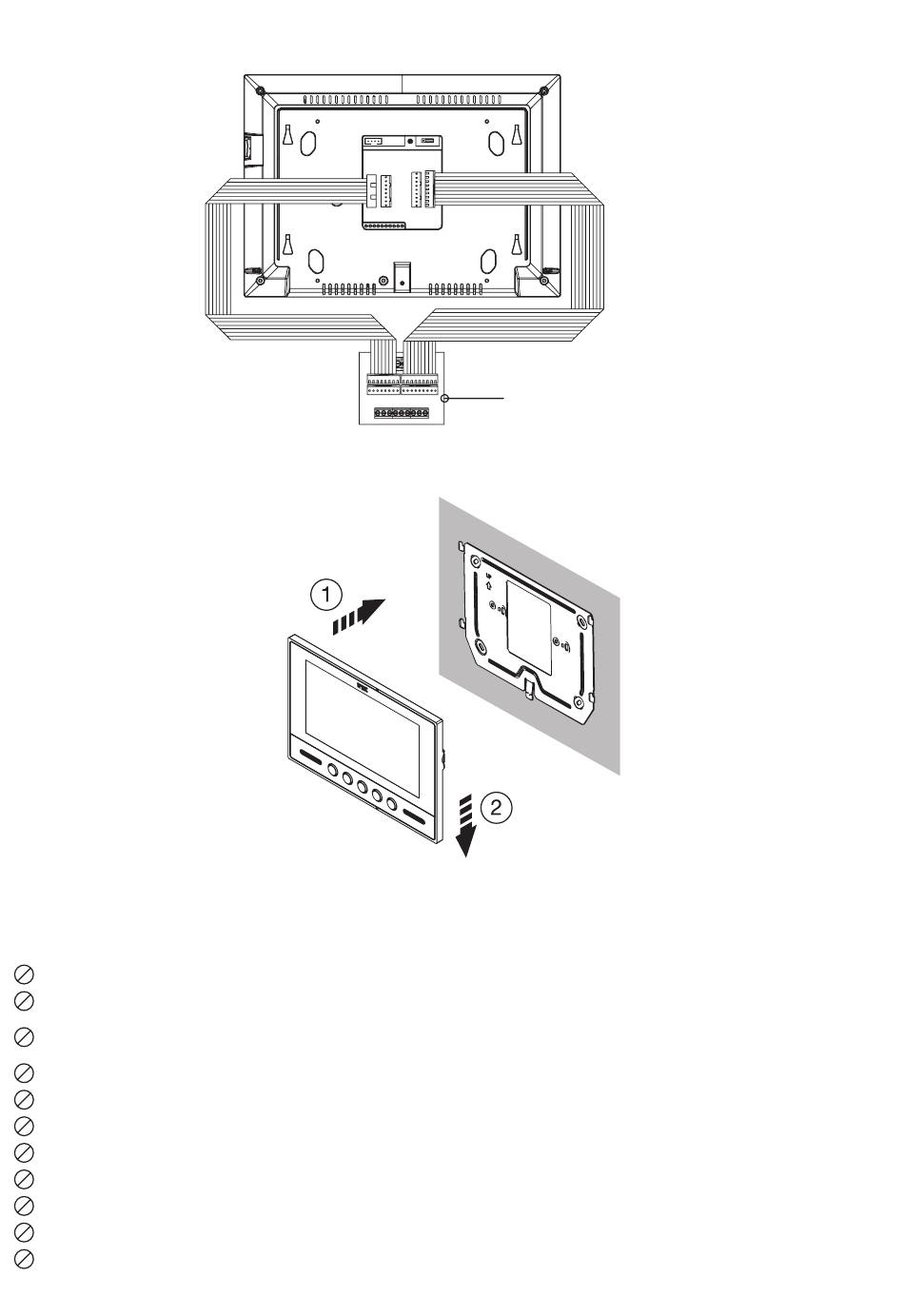

• Die Kabel mit Verbinder an die Videosprechanlage und die Klemmenleistenplatine anschließen. Die
Verbinder der Anlage an die Klemmenleisten anschließen.
• Die Videosprechanlage an die Anbauhalterung annähern und dazu die entsprechenden Befestigungen
(1) zentrieren und bis zum Anschlag (2) nach unten gleiten lassen.
• Die Schutzfolie vom Display entfernen.

BESCHREIBUNG DER KLEMMEN

RT Pluspol der sekundären Videosprechanlagenversorgung
R2 Pluspol Videosprechanlagenversorgung
Composite-Videosignal für Ein-/Ausgangsschaltung einer zweiten Videosprechanlage (wenn
V4
nicht vorhanden, den 75 Ohm-Widerstand einsetzen, indem der End-Jumper versetzt wird)
V5 Erdanschluss des Videosignals
V3 Composite-Videosignal
R1 Minuspol Videosprechanlagenversorgung
R3
Leise Videoeinschaltung
CA
Rufsignal
2 Mikrofonsignal
6 Versorgungserdanschluss
1 Lautsprechersignal
24
Klemmenleistenplatine
DS1708-004
