Description Des Bornes - Urmet NEXO2 1708/2 Mode D'emploi

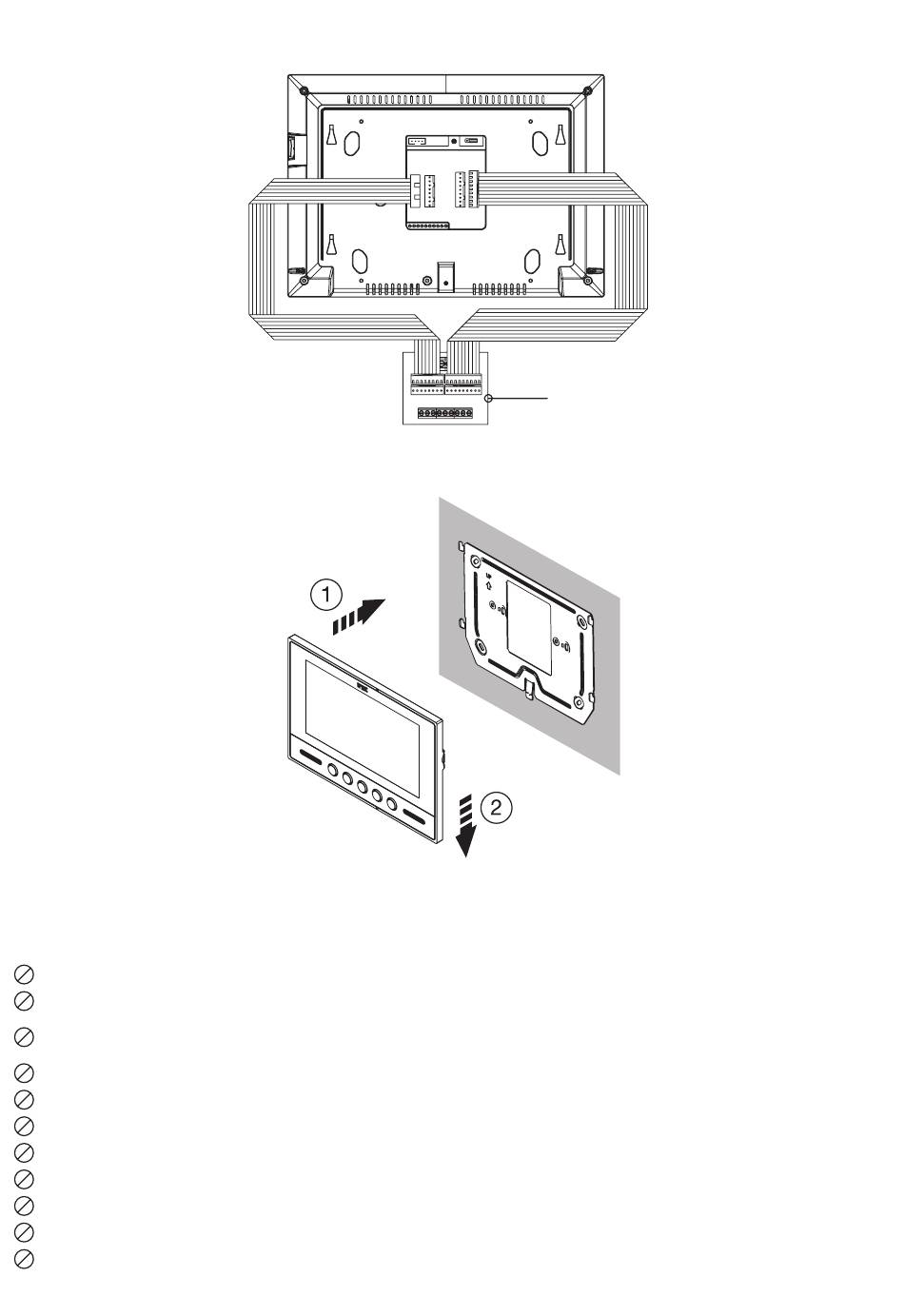

• Brancher les câbles avec connecteur au moniteur et à la carte des borniers. Raccorder les conducteurs
de l'installation aux borniers.
• Rapprocher le moniteur de l'étrier, veillant à centrer les attaches (1) et à le faire glisser vers le bas
jusqu'en butée (2).
• Retirer le fi lm de protection de l'affi cheur.

DESCRIPTION DES BORNES

RT Positif d'alimentation du moniteur secondaire
R2 Positif d'alimentation du moniteur
Signal vidéo composite pour le raccordement entrer-sortir d'un deuxième moniteur (si non
V4
présent, raccorder une résistance de 75 Ohm en déplaçant le cavalier de terminaison)
V5 Masse du signal vidéo
V3 Signal vidéo composite.
R1 Négatif d'alimentation du moniteur
R3
Allumage silencieux de l'écran
CA
Signal d'appel
2 Signal de microphone
6 Masse d'alimentation
1 Signal d'haut-parleur
14
Carte
des borniers
