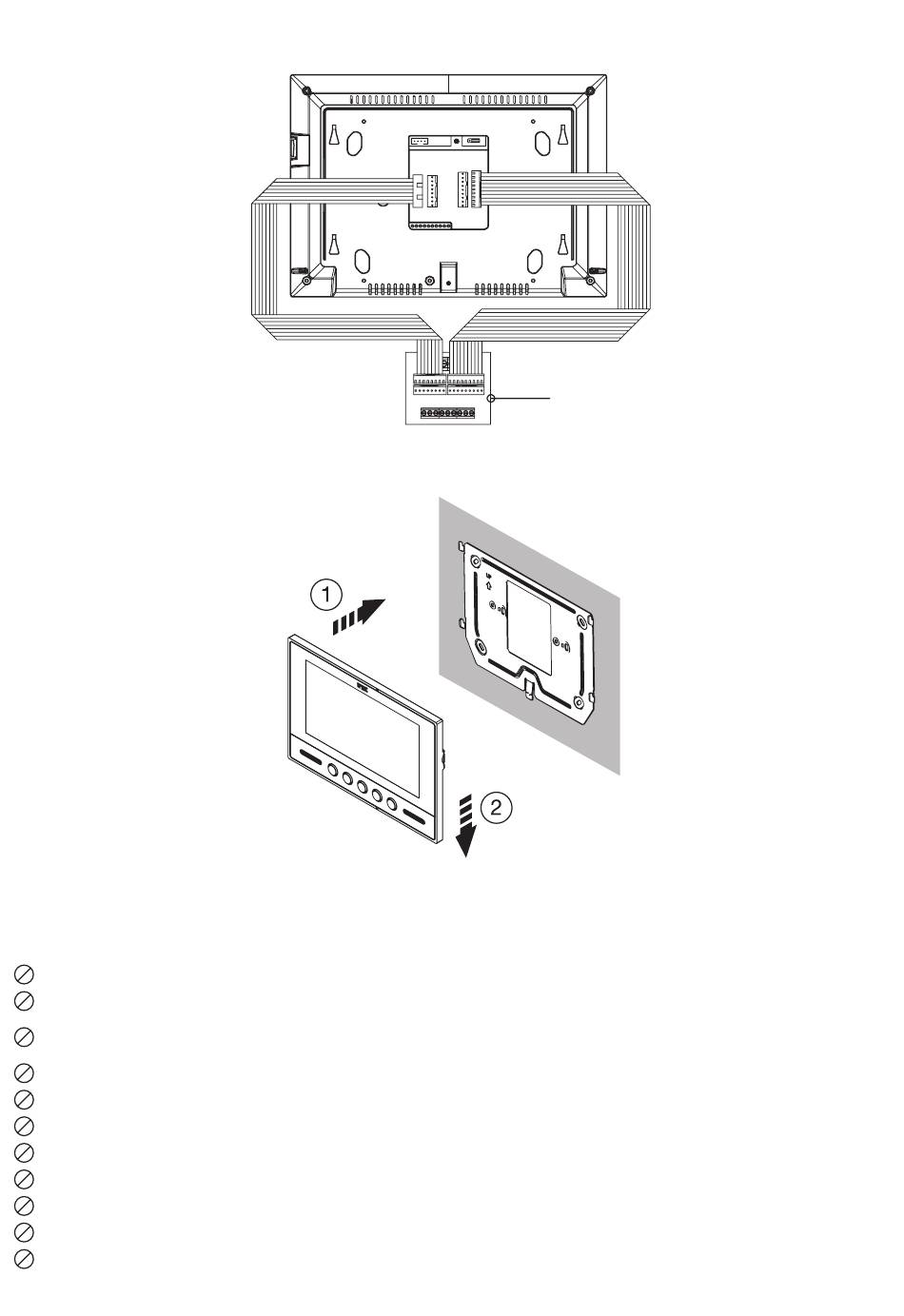

• Collegare i cavetti con connettore al videocitofono e alla scheda morsettiere. Collegare i conduttori
dell'impianto alle morsettiere.
• Accostare il videocitofono alla staffa centrando gli appositi agganci (1) e farlo scorrere verso il basso
fi no al suo arresto (2).
• Rimuovere la pellicola di protezione dal display.

DESCRIZIONE DEI MORSETTI

RT Positivo di alimentazione videocitofono secondario
R2 Positivo alimentazione videocitofono
Segnale video composito per collegamento entra-esci di un secondo videocitofono (se non
V4
presente inserire la resistenza da 75 Ohm spostando il jumper di terminazione)
V5 Massa segnale video
V3 Segnale video composito
R1 Negativo alimentazione videocitofono
R3
Accensione silenziosa del video
CA
Segnale di chiamata
2 Segnale microfono
6 Massa di alimentazione
1 Segnale altoparlante
4
Scheda
morsettiere
DS1708-004
