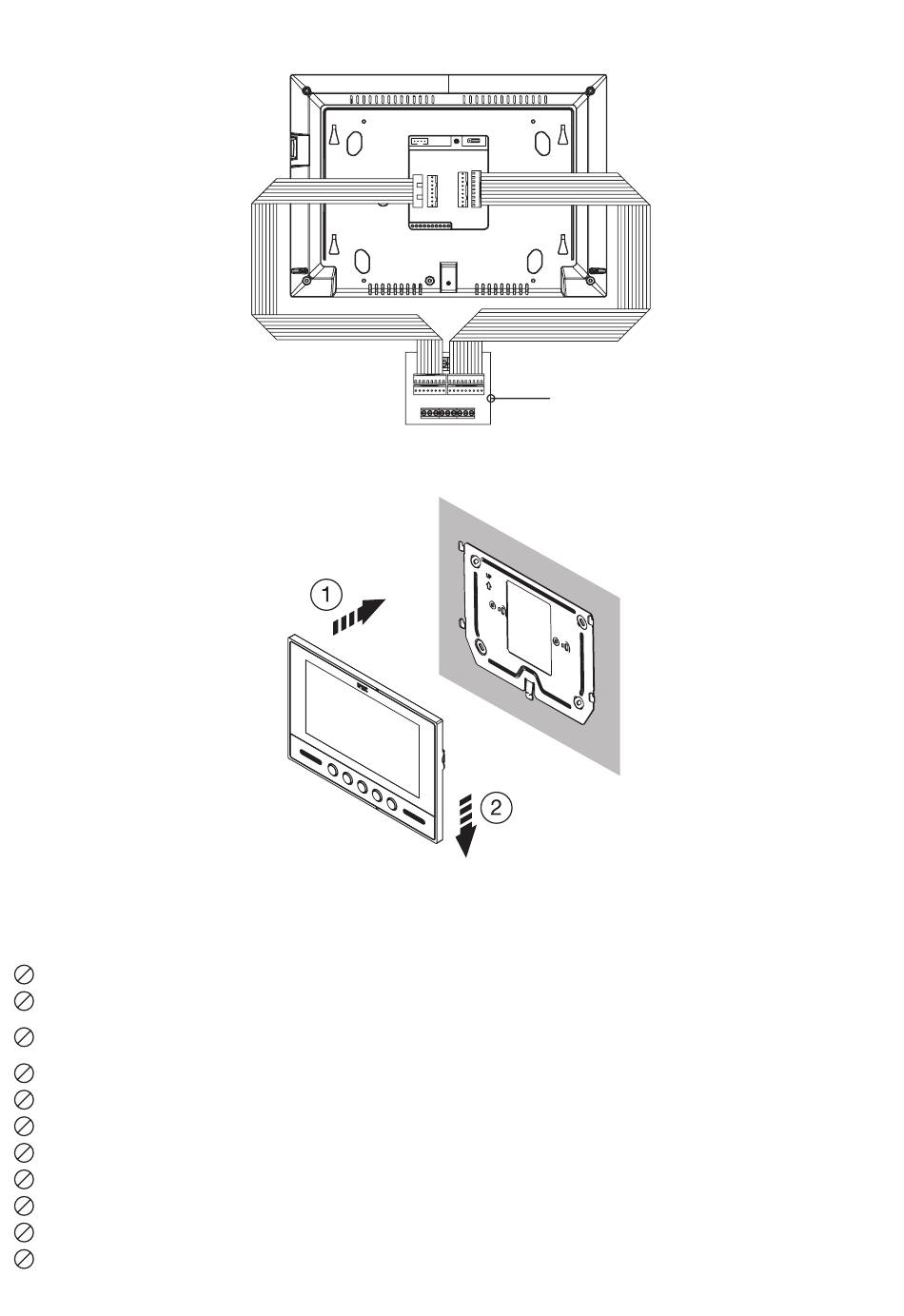

• Conectar los cables con conector en el videointerfono y en la tarjeta con tablero de bornes. Conectar
los conductores del sistema en los tableros de bornes.
• Acercar el videointerfono al soporte, centrando los correspondientes enganches (1), y deslizarlo hacia
abajo hasta el tope (2).
• Retirar la película de protección de la pantalla.
DESCRIPCIÓN DE LOS BORNES
RT Positivo de alimentación del videointerfono secundario
R2 Positivo de alimentación del videointerfono
Señal vídeo compuesto para conexión entrar-salir de un segundo videointerfono (si no está
V4
presente, conectar la resistencia de 75 Ohm desplazando el puente de extremo de línea)
V5 Masa de la señal vídeo
V3 Señal vídeo compuesto
R1 Negativo de alimentación del videointerfono
R3
Encendido silencioso del vídeo
CA
Señal de llamada
2 Señal del micrófono
6 Masa de alimentación
1 Señal del altavoz
DS1708-004
Tableros
de bornes
19
